IPN8710互穿網絡重防腐涂料

一、 產品概述

IPN8710 互穿網絡重防腐涂料為雙組份涂料，甲組基料:樹脂、引發劑；乙組基料：活性單體、催化劑。甲組與乙組等當量混合時，三種網絡在分子水平上進行互穿，形成互穿聚合物網絡（ IPN ）結構，產生協同效應，該涂料形成網絡具有：附著力強、柔韌性好、耐酸、堿、鹽等腐蝕介質.進一步提高了涂層的韌性、強度、附著力、抗滲透性以及化學惰性，使涂膜具有更好的性能，通過形成 IPN 來改進高聚物的性能，是一種新型的高聚物共混技術。

二、 產品特點

1、 涂層全固化后無毒，對飲用水無污染，涂層耐水、耐油、耐化學介質，防銹性能優異。

2、 涂層對金屬、陶瓷、混凝土等材料有ji強的粘結力，涂層硬度高,涂層的柔韌性、耐沖擊性好，耐磨性強。

3、 涂料固體含量高，一次可厚涂,涂料為雙組分,可低溫-10°C固化，現場施工簡便。

三、 適用范圍

IPN8710防腐涂料可用于石化、石油、海上平臺、船舶、水利、市政、冶金等行業的飲水艙、水塔、啤酒罐、給水管道、給水結構建筑物以及需要防漏、防水、防腐設施的內壁；也可用于盛裝燃料油、汽油等金屬容器、混凝土容器的內壁.

四、 主要技術指標

五、 施工指南

1、表面處理：金屬表面最好噴砂除銹，除銹質量應達到GB/T8923規定的Sa2。5級，錨紋深度宜為30 um左右。混凝土表面應無粉塵、無油污、無水分、無堿性，經處理的表面應在24小時內涂上底漆。

2、涂料配置：使用前應先將甲組份充分攪勻，再加上已組份，按重量甲：乙=11：1的比例配置，攪拌均勻熟化10～20分鐘開始涂刷;配置好的涂料應在5小時內用完。

3、涂裝工藝：涂料可以采用普通噴涂、高壓無氣噴涂、涂刷等工藝施工。下一道涂層應在上一道涂層實干后涂裝,如果漆膜全固化，應打毛后再涂下一道。當涂料年度增大時，可使用我廠生產的專用稀釋劑稀釋，用量不超過涂料量的5％。

4、 涂層結構見表

六、 注意事項

1、IPN8710防腐涂料為易燃物品，應存放在干燥、通風、陰涼處，嚴禁雨淋暴曬和接近火源。運輸應遵守易燃品運輸的安全規定。

2、為確保涂層質量，施工時如遇風沙、雨、雪、霧天氣時，應停止防腐層的露天施工。當環境溫度低于-10°C,高于40°C,或相對濕度高于80%時，不宜施工.

3、涂裝后的設備應在防腐層全固化（一般夏季5～7天,冬季7～10天）后交付使用，未固化的防腐層應防止雨水浸淋。

4、IPN8710互穿網絡重防腐涂料產品儲存期為一年，儲存期內如發現桶內有沉淀，攪勻后即可使用;超過儲存期的產品，可按照表中的各項指標進行檢驗，指標符合要求的可繼續使用。

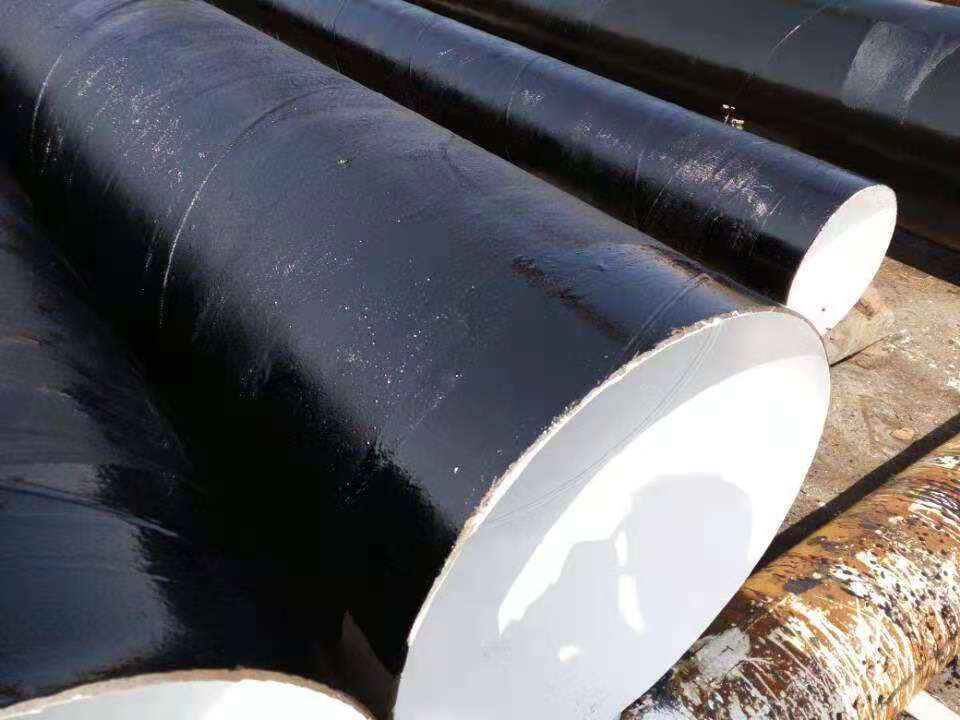

產品展示
