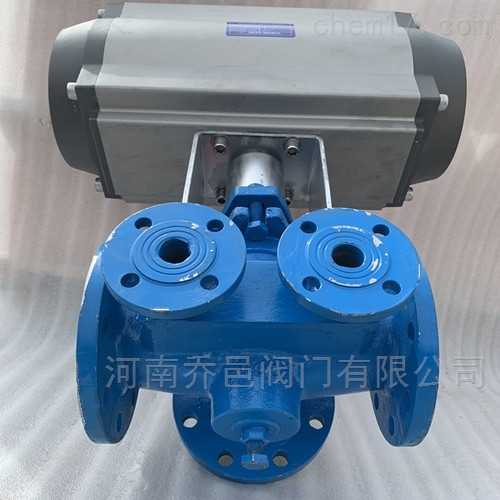

BX644W氣動三通瀝青旋塞閥工作原理

產品簡介：

氣動瀝青閥BX644W氣動三通瀝青閥/氣動瀝青三通旋塞閥/氣動瀝青保溫三通旋塞閥/氣動保溫瀝青三通閥/氣動瀝青保溫旋塞閥/氣動瀝青旋塞閥/拌合站氣動三通瀝青閥/高溫導熱油拌熱氣動保溫瀝青閥/攪拌站氣動瀝青旋塞閥/高溫導熱油拌熱氣動瀝青三通閥結構上分氣動二通瀝青閥和氣動三通瀝青閥，是熔化瀝青、油類裝置中的自動化控制閥門。閥門均為夾套式設計，具有良好的保溫，保冷特性，用戶根據需要夾套內注入蒸汽、導熱油、冷卻水、冷氣等。使整個閥門恒溫或降溫達到所需要的溫度。能保持閥內輸油暢通，不會凍結，防止管路中粘質流體的凝固，防止介質結晶。閥門結構中不存在空腔死區，具備耐高溫、耐磨損、對粘性物料有很好密封能力的特點。廣泛應用于石油、瀝青廠（站）、公路建設、冶金、鋁業、碳素工業中的管道輸送、高壓浸漬、陽極工藝、改性瀝青、液態運輸、瀝青庫等系統。

工作原理：

氣動二通瀝青閥的啟閉件是個有直通開孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的，具有截止功能。

氣動三通瀝青閥的啟閉件是個有T形開孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道和換向的目的，具有截止和換向功能。

瀝青氣動閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動閥門，達到接通或切斷系統管道路中的介質，實現自動化控制和遠距離的控制。

特點：

1、結構簡單、流體阻力、小相對體積小、重量輕、便于維修。

2、開關迅速、方便，只要閥桿轉動90°，就完成了開關或換向動作，很容易實現快速啟閉，便于自動化控制和遠距離的控制；適用于經常操作。

3、密封性能好；不受安裝方向的限制，介質的流向可任意。

4、無振動，噪聲小。

5、不存在空腔死區，具備耐高溫、耐磨損、對粘性物料有很好密封能力的特點。

性能參數：

產品名稱：氣動直通瀝青閥/氣動三通瀝青閥

產品型號：BX643W/BX644W

公稱通徑：DN40-DN200

公稱壓力：PN1.0MPa～PN1.6MPa

連接方式：法蘭

驅動方式：氣動

氣源壓力：0.4MPa～0.7MPa

閥體材料：碳鋼、不銹鋼

適用介質：瀝青、厚質油等

適用溫度：-29～500℃

瀝青氣動閥廣泛應用于瀝青加溫設備、煉油場、瀝青攪拌站、瀝青罐等筑養路機械等領域。氣動瀝青旋塞閥是在旋塞閥的基礎上在閥體外部焊裝了金屬夾套，并加裝了氣動執行器，使閥門滿足自動控制的功能。分別有二通和三通的形式。在閥體兩側裝有夾套接口，可注入蒸汽、導熱油或其它過熱氣體，以防止瀝青在常溫狀態下凝固。瀝青旋塞閥采用噴涂高溫漆，使漆面更不容易變色脫落。
