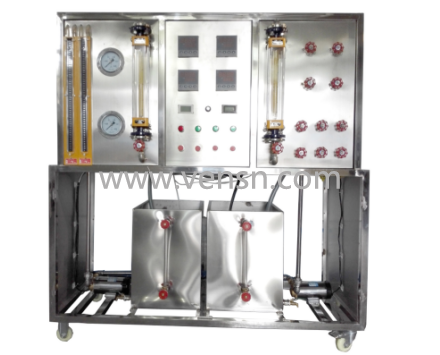

VS-RHQ01換熱器綜合實驗臺

一、技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率6.5KW。
2、換熱器面積：列管換熱器0.36m2，板式換熱器0.56m2，套管換熱器 0.21m2。
3、電加熱總功率：≦6.0KW，加熱溫度：≤80℃。
4、冷、熱水泵參數： 流量： 20L/min ，揚程：12m，功率：120W。
5、轉子流量計：二臺并聯，熱水流量量程：16—160L/h，冷水流量量程：40—400L/h。
6、原水箱：304 不銹鋼材質，容積：80L（冷水箱有蓋密封，防止落灰，配有液位顯示裝置；水箱入口配有浮球閥以保證水箱水位恒定）。
7、熱水箱 ：304不銹鋼材質，容積：60L（熱水箱有蓋密封，與冷水箱獨立，配有液位顯示裝置）。
8、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
9、外形尺寸：1200×600×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
10、換熱器綜合實驗臺數字II型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，增加文丘里流量計配差壓傳感器測流量，軟件等。

二、主要配置：
       套管式換熱器，板式換熱器，列管式換熱器,冷、熱水防腐水泵，冷、熱水轉子流量計，冷、熱水不銹鋼原水箱及加熱水箱，順、逆流調節閥門組，阻力測試壓力表及U型差壓計，加熱功率由固態調壓模塊無極調節，萬能信號輸入巡檢儀顯示溫度，電流表，電壓表，不銹鋼臺架及控制屏等。
三、 實驗目的：
1、了解板式、列管及套管換熱器的構造特點及傳熱性能的差別。
2、掌握各換熱器性能測試方法，了解影響換熱器性能的因素。
3、加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。
4、掌握流體流速、流量、壓力、溫度等參數的測量技術。
