西門子6SE6440-2UC32-2EA1

變頻器提供的控制方式有v/f控制、矢量控制、力矩控制。v/f控制中有線性v/f控制、拋物線特性v/f控制。將變頻器參數p1300設為0，變頻器工作于線性

v/f控制方式，將使調速時的磁通與勵磁電流基本不變。適用于工作轉速不在低頻段的一般恒轉矩調速對象。

將p1300設為2，變頻器工作于拋物線特性v/f控制方式，這種方式適用于風機、水泵類負載。這類負載的軸功率n近似地與轉速n的3次方成正比。其轉矩m近似地與轉速n的平方成正比。對于這種負載，如果變頻器的v/f特性是線性關系，則低速時電機的許用轉矩遠大于負載轉矩，從而造成功率因數和效率的嚴重下降。為了適應這種負載的需要，使電壓隨著輸出頻率的減小以平方關系減小，從而減小電機的磁通和勵磁電流，使功率因數保持在適當的范圍內。

可以進一步通過設置參數使v/f控制曲線適合負載特性。將p1312在0至250之間設置合適的值，具有起動提升功能。將低頻時的輸出電壓相對于線性的v/f曲線作適當的提高以補償在低頻時定子電阻引起的壓降導致電機轉矩減小的問題。適用于大起動轉矩的調速對象。

一般繞線電動機多用于飛輪力矩gd2較大的場合，在設定加減速時間時應多注意。西門子430變頻器出現A0501是什么意思，怎么解決?解決辦法：1檢查電動機功率是不是和變頻器一致及變頻器設定P0307p0206是不是和電動機一致。
　　電動機的功率與變頻器的功率不匹配2電動機的連接導線太長3接地故障故障應采取的措施:1電動機的功率（P0307)必須與變頻器功率（P0206)相對應2電纜長度不得超過大允許值3輸入變頻器的電機參數必須與實際使用的電動機一致4定子電阻值（P0305）必須正確無誤5電動機的冷卻風道是否堵塞電動機是否過載

在西門子200系列中各個型號的區別是什么。S7-200系列出色表現在以下幾個方面：1）*的可靠性。2）極豐富的指令集。3）易于掌握。4）便捷的操作。5）豐富的內置集成功能。6）實時特性。7）強勁的通訊能力。
　　8）豐富的擴展模塊。編輯本段適用范圍----S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。

　　II. 電流匹配;普通的離心泵，西門子變頻器的額定電流與電機的額定電流相符。對于特殊的負載如深水泵等則需要參考電機性能參數，以電流確定西門子變頻器電流和過載能力。
　　III.轉矩匹配;這種情況在恒轉矩負載或有減速裝置時有可能發生。
　　4) 在使用西門子變頻器驅動高速電機時，由于高速電機的電抗小，高次諧波增加導致輸出電流值增大。因此用于高速電機的西門子變頻器的選型，其容量要稍大于普通電機的選型。

　西門子觸摸屏與PLC閉環控制的變頻器使用
　西門子觸摸屏結合西門子PLC在閉環控制的變頻節能系統中的應用是一種自動控制的趨勢。觸摸屏和PLC在閉環控制的變頻節能系統中的使用，可以讓操作者在觸摸屏中直接設定目標值（壓力及溫度等），通過PLC與實際值（傳感器的測量值）進行比較運算，直接向變頻節能系統發出運算指令（模擬信號），調節變頻器的輸出頻率。并可實時監控到被控系統實際值的大小及變頻器內的多個參數，實現報警、記錄等功能


　　12、為什么高速計數器不能正常工作?在程序中要使用初次掃描存儲器位SM0.1來調用HDEF指令，而且只能調用一次。如果用SM0.0調用或者第二次執行HDEF指令會引起運行錯誤，而且不能改變次執行HDEF指令時對計數器的設定13、高速計數器如何尋址?為什么從SMDx中讀不出當前的計數值。

　　西門子MPI是什么意思。MPI是西門子PLC支持的一種通信協議，MPI多點接口，九針的RS485，一般用在通信距離較近的場合，MPI應該是串行通信。1、通信協議（communicationsprotocol）是指雙方實體完成通信或服務所必須遵循的規則和約定。
　　2、通過通信信道和設備互連起來的多個不同地理位置的數據通信系統，要使其能協同工作實現信息交換和資源共享，它們之間必須具有共同的語言。交流什么、怎樣交流及何時交流，都必須遵循某種互相都能接受的規則。這個規則就是通信協議。
　　MPI是多點接口(MultiPointInterface)的簡稱，是西門子公司開發的用于PLC之間通訊的保密的協議。MPI通訊是當通信速率要求不高、通信數據量不大時，可以采用的一種簡單經濟的通訊方式。MPI通信可使用PLCS7-200/300/400、操作面板TP/OP及上位機MPI/PROFIBUS通信卡，如CP5512/CP5611/CP5613等進行數據交換。

二．變頻器停止電機操作
1．遠程控制時，DCS 發出變頻器停止指令；就地控制時，通過鍵盤上
MANUAL STOP 發出停止指令；變頻器接到指令后會使電機降到零速。
注意：變頻器如果由遠程啟動，必須由遠程停止；反之，必須由本地停止。
且禁止在運行過程中切換本地/遠程操作模式。

以RNA結構為例，它包括了：
1、操作系統平臺
包括了從早的Win3.1環境的人機界面和編程軟件到Windows NT開發全功能人機界面。隨著Windows CE的到來，一些公司正計劃提供基于CE的全套的PLC編程、人機界面和控制軟件。
2、COM和DCOM
建立COM（組件對象模型）和DCOM（分布式組件對象模型）使得產品具有互操作性、擴展性和靈活性。COM與其它工控軟件產品的結合增加了提供集成套裝軟件（ProcessPak和ControlPak）的能力，還增加了各獨立軟件的模塊化程度和促進某公司產品與其它廠家產品的集成能力。例如，羅克韋爾軟件RS SQL是一個數據登入和傳送處理的系統，采用COM技術提供連接控制系統和企業數據庫系統的雙向，是支持制造業DNA數據庫環境的版本。
3、Visual Basic的應用
微軟認為VB是在DNA框架內實現內部集成的關鍵技術。VBA為DNA結構提供了三大益處，首先，它為終用戶提供不需要學習特定語言而能編制自己的實際應用程序的標準方法；其次，VBA提供了多個應用間共享數據或集成功能的方法，例如，它允許人機界面軟件可以利用微軟的Excel表格的功能，這是一個系統模型公司的產品，具有計算功能和生產計劃功能；后，終用戶如將內嵌VBA產品集成到基于DNA的制造信息系統，它能夠使目前工業界眾多使用VB作為系統快速開發工具的工程師們提升其軟件產品

　輸入采樣在輸入采樣階段，PLC以掃描方式依次地讀入所有輸入狀態和數據，并將它們存入I/O映象區中的相應得單元內。輸入采樣結束后，轉入用戶程序執行和輸出刷新階段。在這兩個階段中，即使輸入狀態和數據發生變化，I/O映象區中的相應單元的狀態和數據也不會改變。
　　在掃描每一條梯形圖時，又總是先掃描梯形圖左邊的由各觸點構成的控制線路，并按先左后右、先上后下的順序對由觸點構成的控制線路進行邏輯運算，然后根據邏輯運算的結果，刷新該邏輯線圈在系統RAM存儲區中對應位的狀態；或者刷新該輸出線圈在I/O映象區中對應位的狀態；或者確定是否要執行該梯形圖所規定的特殊功能指令。

分類
1．按輸入電壓等級分類
變頻器按輸入電壓等級可分低壓變頻器和高壓變頻器，低壓變頻器國內常見的有單相220 V變頻器、三相220 V變頻器、i相380 V變頻器。高壓變頻器常見有6 kV、10 kV變壓器，控制方式一般是按高低一高變頻器或高一高變頻器方式進行變換的。
2．按變換頻率的方法分類
變頻器按頻率變換的方法分為交-交型變頻器和交-直交型變頻器。交-交型變頻器可將工頻交流電直接轉換成頻率、電壓均可以控制的交流，故稱直接式變頻器。交直-交型變頻器則是先把工頻交流電通過整流裝置轉變成直流電，然后再把直流電變換成頻率、電壓均可以調節的交流電，故又稱為間接型變頻器。
3．按直流電源的性質分類
在交-直-交型變頻器中，按主電路電源變換成直流電源的過程中，直流電源的性質分為電壓型變頻器和電流型變頻器。

經濟型 CPU 模塊具有 20 I/O,30 I/O,40 I/O,60 I/O 四種配置

高速處理器芯片，位指令執行時間可達 0.15μs

支持高速計數功能，可實現單相 4 路100 KHz 或 2 路 A/B相 50 KHz 輸入

集成斷電數據保持功能，無需電池，只需簡單設置，輕松實現斷電數據

保持

本體集成一個 RS485 通信接口，可連接觸摸屏或變頻器

串口隔離，支持 Modbus-RTU、USS、自由口通信

CPU 模塊的輸入輸出端子可拆卸，CPU 可導軌或螺釘安裝

220V AC 供電，繼電器輸出，支持 24V 源型或漏型輸入

使用 STEP7 Micro/WIN SMART 編程軟件，界面更友好，操作更簡單，全面支持 Windows 10 操作系統

西門子6SE6440-2UC32-2EA1

多段速控制

固定頻率，也稱為多段速，就是設置參數P1000=3的條件下，用開關量端子選擇固定頻率的組合，實現電機多段速度運行。

有三種固定頻率方式：

• 直接選擇

• 直接選擇 + ON 命令

• 二進制編碼選擇 + ON 命令

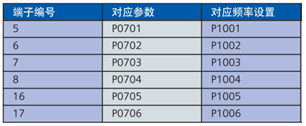

直接選擇（P0701 - P0706 = 15）

在這種操作方式下，一個數字輸入選擇一個固定頻率，需要單獨的啟動信號。

頻率給定源P1000必須設置為3
當多個選擇同時激活時，選定的頻率是它們的總和

直接選擇 + ON 命令（P0701 - P0706 = 16）

在這種操作方式下，數字量輸入既選擇固定頻率，不需要單獨的啟動信號，任何一個被分配為“直接選擇 + ON"功能的信號接通都可以啟動變頻器。

頻率給定源P1000必須設置為3
不需要單獨的啟動信號，任何一個被分配為“直接選擇 + ON"功能的信號接通都可以啟動變頻器。
當多個選擇同時激活時，選定的頻率是它們的總和

二進制編碼選擇 + ON 命令（P0701 - P0704 = 17）

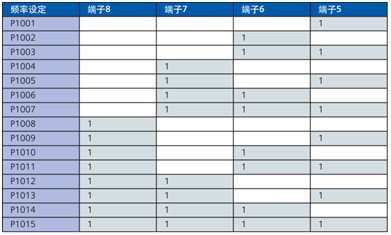

使用這種方法最多可以選擇15 個固定頻率。各個固定頻率的數值根據下表選擇：

不需要單獨的啟動信號，任何一個被分配為“二進制編碼選擇 + ON"功能的信號接通都可以啟動變頻器。
頻率給定源P1000必須設置為3

數字量輸入功能

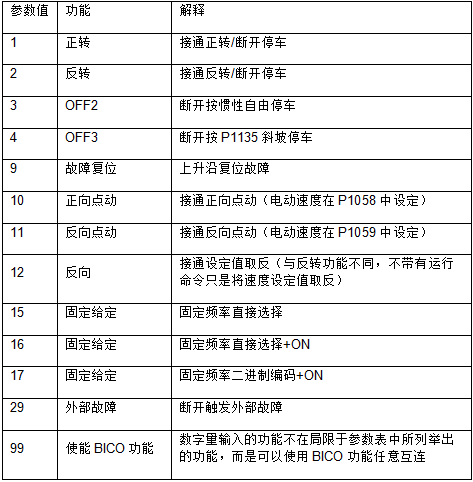

數字量輸入的常用功能見下表

MM430/MM440有6個數字量輸入，每個輸入有一個對應的參數用來設置該輸入的功能，對應DI1~DI6分別由P0701~P0706參數設置。

MM420僅有3個數字量輸入由P0701~P0703參數設置。

 如何設置數字量輸入的功能？

例如：將MM440數字量輸入2作為反轉功能，直接設置P0702=2即可。

注意：修改P700參數時變頻器會將數字量輸入和數字量輸出功能復位為出廠設置。

數字輸入功能設置為12與設置為2的區別

例如：P702=12和P702=2

• P702=12，表示將設定值取反，不帶有啟動功能，所以單獨接通時變頻器不會運行，必須配合正轉信號同時接通才能反轉。

• P702=2，表示反轉，將設定值取反同時帶有啟動功能，單獨時變頻器可以反向運行。

出廠設置時P702=12，所以單獨接通6號端子DIN2時變頻器不會運行，可以將P702設置為2，單獨接通6號端子DIN2變頻器即可反轉運行
