西門子6SE6440-2UD27-5CA1

用于顯示和修改過程參數按鈕

用于直接觸發功能和動作。按鈕上多可同時配置 16 種功能。圖形

可以用作圖標以代替功能鍵或按鈕的文本標簽。它們還可以用作全屏背景圖像。

該組態工具包含帶有大量圖形和各種對象的庫。所有帶有 OLE 接口的編輯器都可用作圖形編輯器（如 Paint Shop，Designer 或者 CorelDraw）矢量圖形

可以在組態工具中直接創建簡單幾何形狀（直線，圓和矩形） 固定文本

用于以任何字號來標記功能鍵、過程圖像和過程值曲線功能和直方圖

用于圖形化顯示動態值語言切換：  5 種在線語言、32 種組態語言，包括亞洲語言和西里爾字符組取決于語言的文本和圖形可按照各領域的要求進行用戶管理（信息安全）  通過用戶名和密碼進行身份驗證特定用戶組的權限消息系統  獨立消息模擬消息具有可自由定義的消息級別（如狀態/故障消息），用于定義確認響應和顯示消息事件消息歷史配方管理幫助文本

用于過程畫面、消息和變量算術函數限值監控

用于輸入和輸出的可靠過程控制指示燈

用于指示機器和設備狀態調度程序用于在發生全局事件時執行全局功能模板概念用于創建畫面模板（在模板中組態的畫面元素將出現在每個畫面中）可以通過如下方法簡單進行維護和組態：  用 ProSave 在 PC 上備份和恢復組態、操作系統和固件通過 MPI/PROFIBUS DP 或 PROFINET 組態自動傳輸識別 進行具體的對比度或亮度設置（6" 彩色除外）和校準清潔屏幕無須電池組態使用工程組態軟件 SIMATIC WinCC Basic/Comfort/Professional 或 SIMATIC STEP 7 Basic（帶集成的 WinCC Basic）進行組態。

KTP400 精簡型單色 PN 以及所有 6" 至 15" 設備也可使用 SIMATIC WinCC flexible Compact、Standard 或 Advanced 組態軟件來組態。

為了構建 PROFIBUS DP 網絡，提供有不同類型的電纜，可滿足不同類型應用的要求。一般地，應該使用所列出的電纜。有關網絡組態的詳細信息，請參見 PROFIBUS 網絡手冊。

本機集成8輸入/6輸出共14個數字量I/O點?？蛇B接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。

本機集成14輸入/10輸出共24個數字量I/O點。可連接7個擴展模塊，***大擴展至168路數字量I/O點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。

西門子S7-300可編程邏輯控制器（Programmable Logic Controller，PLC）在工業控制系統中有較為廣泛的應用，但一直以來缺少密碼鎖方面的相關研究。針對西門子S7300 PLC控制的相關工業設備，設計了一類內嵌式電子密碼鎖系統，并將該系統的解密與設密與PLC控制原理相結合，使其能直接應用于工業設備，從而實現設備的防盜功能。***，采用軟件STEP 7 SIMATIC對密碼鎖系統進行編程和測試，其仿真結果表明密碼鎖的功能是可靠且有效的。

西門子PLC保養

一、 保養規程、設備定期測試、調整規定

（1） 每半年或季度檢查PLC柜中接線端子的連接情況，若發現松動的地方及時重新堅固連接；

（2） 對柜中給主機供電的電源每月重新測量工作電壓；

二、 設備定期清掃的規定

（1） 每六個月或季度對PLC進行清掃，切斷給PLC供電的電源把電源機架、CPU主板及輸入/輸出板依次拆下，進行吹掃、清掃后再依次原位安裝好，將全部連接恢復后送電并啟動PLC主機。認真清掃PLC箱內衛生； 　 （2） 每三個月更換電源機架下方過濾網；

三、 檢修前準備、檢修規程[1]

（1） 檢修前準備好工具；

（2） 為保障元件的功能不出故障及模板不損壞，必須用保護裝置及認真作防靜電準備工作；

（3） 檢修前與調度和操作工聯系好，需掛檢修牌處掛好檢修牌；

四、 設備拆裝順序及方法

（1） 停機檢修，必須兩個人以上監護操作；

（2） 把CPU前面板上的方式選擇開關從“運行"轉到“停"位置；

（3） 關閉PLC供電的總電源，然后關閉其它給模坂供電的電源；

（4） 把與電源架相連的電源線記清線號及連接位置后拆下，然后拆下電源機架與機柜相連的螺絲，電源機架就可拆下；

（5） CPU主板及I/0板可在旋轉模板下方的螺絲后拆下；

（6） 安裝時以相反順序進行；

五、 檢修工藝及技術要求

（1） 測量電壓時，要用數字電壓表或精度為1%的***表測量

（2） 電源機架，CPU主板都只能在主電源切斷時取下；

（3） 在RAM模塊從CPU取下或插入CPU之前，要斷開PC的電源，這樣才能保證數據不混亂；

（4） 在取下RAM模塊之前，檢查一下模塊電池是否正常工作，如果電池故障燈亮?xí)r取下模塊PAM內容將丟失；

（5） 輸入/輸出板取下前也應先關掉總電源，但如果生產需要時I/0板也可在可編程控制器運行時取下，但CPU板上的QVZ（超時）燈亮；

（6） 撥插模板時，要格外小心，輕拿輕放，并運離產生靜電的物品；

（7） 更換元件不得帶電操作；

（8） 檢修后模板安裝一定要安插到位

自動再啟動功能

自動再啟動變頻器在主電源跳閘或故障后重新啟動的功能。需要啟動命令保持ON狀態才能進行自動再啟動。

“電源消隱" 是指短時間的電源中斷，并在BOP（如果裝有BOP的話）的顯示變暗和消失之前重新加上電源（時間非常短暫的電源中斷，直流回路的電壓不會*消失）。

“電源中斷" 是指長時間的電源中斷，在重新加上電源之前，BOP的顯示已經*變暗和消失（長時間的電源中斷，直流回路的電壓已經*消失）。

相關參數：

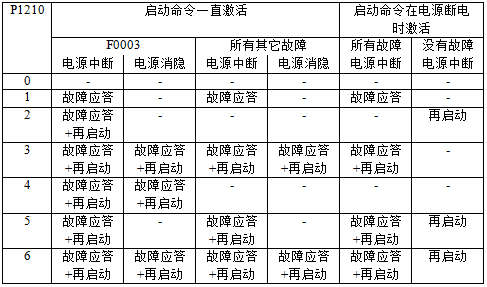

• P1210 用于配置主電源跳閘或故障后的自動重起功能，參數說明如下表；

• P1211 配置再啟動的次數，該次數后無法完成啟動將觸發故障，默認為3次；

• P1212 次啟動的時間，定義故障發生后次再啟動的時間（MM420/440無該參數）；

• P1213 再啟動時間增量，定義每次再啟動的時間增量（MM420/440無該參數）；

注意：使用自動再啟動時，請注意設備和人身安全防止設備意外啟動導致危險。

示例：MM430驅動水泵負載，電網電壓不穩經常出現欠電壓故障，如何設置自動再啟動功能

設置P1210 = 4 ，當主電源中斷或消隱時變頻器出現F0003故障，當電源電壓恢復后變頻器復位F0003故障并重新啟動（注意：此時啟動命令不能中斷）。當出現其它故障變頻器不會重新啟動。

如果希望任何故障下變頻器均重新啟動，設置P1210=6。

捕捉再啟動功能

當變頻器啟動正在旋轉的電機時，需要使能捕捉再啟動功能，捕捉再啟動在變頻器運行時首先搜索電機當前轉速，一旦搜索到電機速度，變頻器便開始調整電機的速度到設定頻率。

相關參數：

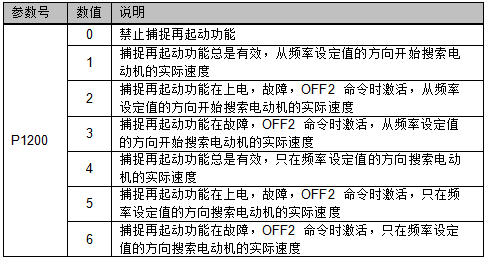

• P1200 激活捕捉再啟動，參數說明如下表；

• P1202捕捉再啟動搜索電流（通常是用默認值就可以）

• P1203捕捉再啟動搜索速率（通常是用默認值就可以）

這一功能對于帶有大慣量負載電機的重新啟動，以及啟動正在旋轉的電機來說是特別有用。設定值1~3在兩個方向上搜尋電動機的實際速度。設定值4~6只在設定值的方向上搜尋電動機的實際速度。

示例：MM430驅動風機負載，電網電壓不穩經常出現欠電壓故障，如何設置自動再啟動功能

設置P1210 = 4 ，當主電源中斷或消隱時變頻器出現F0003故障，當電源電壓恢復后變頻器復位F0003故障并重新啟動（注意：此時啟動命令不能中斷）。同時還需要激活捕捉再啟動功能，設置P1200 = 3。

西門子6SE6440-2UD27-5CA1

節控制的，矢量轉矩控制是直接取交流電動機參數進行控制，控制簡單，精確度高。

西門子標準傳動產品MM430、MM440, 為用戶提供三組命令數據組(CDS)與三組驅動數據組(DDS), 所謂命令數據組是指與命令源相關的參數，驅動數據組是指電機參數以及變頻器內的常用數據，參數表中會對兩種數據進行標示。

CDS數據在變頻器運行過程中是可以切換的，受參數P0810; P0811的影響。對應關系如下圖：
可以看出我們可以通過修改P0810; P0811來實現參數組的切換。一般情況下，我們?cè)诂F(xiàn)場需要用數字輸入端子來控制變頻器參數組的切換，方法如下：首先設置：P0703（例如數字輸入3）=99，然后將數字輸入3的狀態付給參數P0810, 即P0810=722.2； 就可以通過數字端子3來實現*、二組參數的切換，所謂的遠程與本地之間的切換即將*組參數設置成外圍端子控制，第二組參數設置成BOP面板控制。同時，我們可以進行兩路模擬通道之間的切換。

舉例如下：

用數字端子7完成兩模擬輸入通道切換，其中模擬通道1 ，端子3，4接電位計的分量，模擬通道2 ，即端子10，11接0-20mA 電流

1． DIP 1 -> off 2． DIP 2 -> on 參數設置如下： P0003=3 P0004=0 P700.0=2 P700.1=2 P1000.0=2 P1000.1=7 P0756.0=0 P0756.1=2（因?yàn)槟M輸入2用電流輸入） P0759.0=10 P0759.1=20
P0703.0=99 P0703.1=99 P0810=722.2 （用810參數進行參數組切換，把703的狀態付給它） P0731.1=P0731.0 P0732.1=P0732.0 P0733.1=P0733.0
