西門子6SE6440-2UE31-5DA1

變頻器日常使用中出現的一些問題，很多情況下都是因為變頻器參數設置不當引起的。西門子變頻器可設置的參數有幾千個，只有系統地、合適地、準確地設置參數才能充分利用變頻器性能。

變頻器控制方式的選擇由負荷的力矩特性所決定，電動機的機械負載轉矩特性根據下列關系式決定：

p= t n/ 9550

式中：p——電動機功率(kw)

t——轉矩(n. m)

n——轉速(r/ min)

轉矩t與轉速n的關系根據負載種類大體可分為3種[2]。

(1)即使速度變化轉矩也不大變化的恒轉矩負載，此類負載如傳送帶、起重機、擠壓機、壓縮機等。

(2)隨著轉速的降低，轉矩按轉速的平方減小的負載。此類負載如風機、各種液體泵等。

(3)轉速越高，轉矩越小的恒功率負載。此類負載如軋機、機床主軸、卷取機等。

變頻器提供的控制方式有v/f控制、矢量控制、力矩控制。v/f控制中有線性v/f控制、拋物線特性v/f控制。將變頻器參數p1300設為0，變頻器工作于線性

v/f控制方式，將使調速時的磁通與勵磁電流基本不變。適用于工作轉速不在低頻段的一般恒轉矩調速對象。

將p1300設為2，變頻器工作于拋物線特性v/f控制方式，這種方式適用于風機、水泵類負載。這類負載的軸功率n近似地與轉速n的3次方成正比。其轉矩m近似地與轉速n的平方成正比。對于這種負載，如果變頻器的v/f特性是線性關系，則低速時電機的許用轉矩遠大于負載轉矩，從而造成功率因數和效率的嚴重下降。為了適應這種負載的需要，使電壓隨著輸出頻率的減小以平方關系減小，從而減小電機的磁通和勵磁電流，使功率因數保持在適當的范圍內。

可以進一步通過設置參數使v/f控制曲線適合負載特性。將p1312在0至250之間設置合適的值，具有起動提升功能。將低頻時的輸出電壓相對于線性的v/f曲線作適當的提高以補償在低頻時定子電阻引起的壓降導致電機轉矩減小的問題。適用于大起動轉矩的調速對象。

變頻器v/f控制方式驅動電機時，在某些頻率段，電機的電流、轉速會發生振蕩，嚴重時系統無法運行，甚至在加速過程中出現過電流保護，使得電機不能正常啟動，在電機輕載或轉矩慣量較小時更為嚴重。可以根據系統出現振蕩的頻率點，在v/f曲線上設置跳轉點及跳轉頻帶寬度，當電機加速時可以自動跳過這些頻率段，保證系統能夠正常運行。從p1091至p1094可以設定4個不同的跳轉點，設置p1101確定跳轉頻帶寬度。

有些負載在特定的頻率下需要電機提供特定的轉矩，用可編程的v/f控制對應設置變頻器參數即可得到所需控制曲線。設置p1320、p1322、p1324確定可編程的v/f特性頻率座標，對應的p1321、p1323、p1325為可編程的v/f 特性電壓座標。

參數p1300設置為20，變頻器工作于矢量控制。這種控制相對完善，調速范圍寬，低速范圍起動力矩高，精度高達0.01%，響應很快，高精度調速都采用svpwm矢量控制方式。

參數p1300設置為22，變頻器工作于矢量轉矩控制。這種控制方式是目前上的控制方式，其他方式是模擬直流電動機的參數，進行保角變換而進行調節控制的，矢量轉矩控制是直接取交流電動機參數進行控制，控制簡單，精確度高。

西門子WinCCV7.3中文版編程軟件

目前有4類

1.STEP7 Microwin 是西門子S7-200編程軟件[1]

2.STEP 7- Micro/WIN SMART： 是專門為S7-200 SMART 開發的編程軟件，能在Windows XP SP3/Windows 7 上運行，支持LAD、FBD、STL語言。安裝文件小于100MB[2]

3.STEP7 V5.5 是西門子S7-300,S7-400,ET200編程軟件[3]

4.STEP 7 V11 —TIA Portal是西門子的編程軟件，支持的plc有S7-300,S7-400,S7-1500,S7-1200[4]

支持操作系統

上述軟件支持 Windows XP SP3和 Windows7

軟件*方式

Micro Win和Micro Win Smart 不需要*

STEP7 V5.5 和 V11 都需要*，但是西門子提供14天免費使用版

Functions

SIMATIC WinCC 強大的組態功能有助于降低組態與培訓成本，并可獲得更高的人員靈活性與運行可靠性。 如果您熟悉 Microsoft Windows，您將對作為 WinCC 的*控制點的 WinCC 資源管理器沒有問題。

與 SIMATIC 其它部件一起，本系統也提供了一些附加功能，例如處理診斷和維護。 在組態這些功能時，所有 SIMATIC 的工程工具相互起作用。

SIMATIC WinCC 為處理可視性和操作提供完整的基礎功能性。 為此目的，WinCC 提供了一系列的編輯器和接口，它們的功能允許對相關應用進行單獨組態。

西門子6SE6440-2UE31-5DA1

觸摸屏組態軟件授權：
6AV2100-0AA06-0AA5：SIMATIC WinCC Basic V16 組態精簡系列觸摸屏（如果購買了某些Portal Step7授權會包含WinCC Basic功能，具體信息請咨詢代理商）。
6AV2101-0AA06-0AA5：SIMATIC WinCC Comfort V16 組態精智和精簡系列觸摸屏。

觸摸屏選件授權：
6AV2107-0CR00-0BB0：精簡系列觸摸屏SIMATIC WinCC Sm@rtServer for SIMATIC Basic Panels
6AV2107-0RP00-0BB0：精智/移動系列觸摸屏SIMATIC WinCC Audit for SIMATIC Comfort/Mobile Panels

以下鏈接是WinCC V16發布信息，打開鏈接在最后可以下載WinCC V16訂貨列表

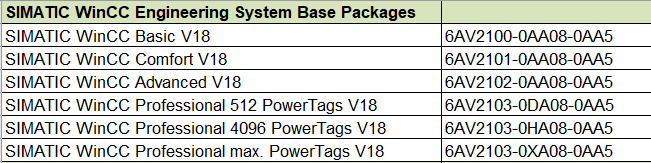

1.下圖中紅框顯示的是Advanced/Professional組態版授權 ，Advanced組態版授權不區分點數，但是Professional組態版授權有點數要求，分別可以在項目中組態512/4096/無限個外部變量。

2.Advanced運行版軟件

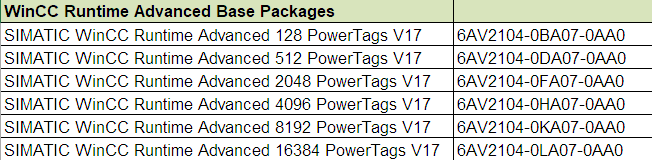

Advanced組態版只能用于組態項目，如需運行Advanced項目，還需要購買運行版授權。如下圖所示，運行版授權根據項目中外部變量個數來購買。

3.Professional運行版軟件

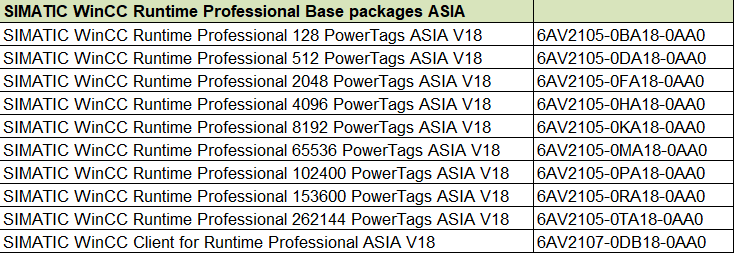

Professional組態版只能用于組態項目，如需運行Professional項目，還需要購買運行版授權。并且只有購買了運行版授權，才能獲得運行版軟件。下圖所示，運行版授權根據項目中外部變量個數來購買。注意，通常在國內組態的是中文版項目，所以運行版授權需要購買亞洲版。

4.Advanced選件

以上是Advanced項目中所使用到的選件，對應共功能為：

SIMATIC WinCC Audit for Runtime Advanced：審計
SIMATIC WinCC Recipes for Runtime Advanced：配方
SIMATIC WinCC Logging for Runtime Advanced：歸檔
SIMATIC WinCC Recipes + Logging for Runtime Advanced：配方+歸檔

5.Professional選件

以上是Professional項目中所使用到的選件，對應共功能為：
SIMATIC WinCC Recipes for Runtime Professional：配方選件
SIMATIC WinCC Logging for Runtime Professional 1500/5000 LoggingTags：
此授權用于升級歸檔變量數目到1500/5000（基本授權允許歸檔500個變量）
SIMATIC WinCC Redundancy for Runtime Professional：
冗余授權（一個訂貨號中包含2個授權，2臺冗余計算機各傳送一個授權）
SIMATIC WinCC Server for Runtime Professional：服務器授權
