日本三橋PWN-1000型無刷糾偏控制器參數資料
產品簡介
詳細介紹
日本三橋PWN-1000型無刷糾偏控制器參數資料
三橋糾偏控制器用途：
糾偏控制器是電子糾偏系統的心臟。糾偏控制器可對各種卷材進行糾偏工作，和適當的感應器、驅動器、等糾偏組件組合，幫助生產線有效而且高效的運轉。主要應用于印刷包裝、造紙、薄膜。
工作原理：
日本三橋糾偏控制器在物料卷繞過程中，由光電傳感器檢測邊或線的位置，以拾取邊或線位置偏差信號。再將位置偏差信號傳遞給光電糾偏控制器進行邏輯運算，向機械執行機構發出控制信號，驅動機械執行機構，修正物料運行時的蛇形偏差，保證物料直線運動?？蛇x裝左、右限位開關防止系統失控。
特點：
PWN-1000型控制器是專門為配合無碳刷電機驅動器而設計的，功能及操作方式與PW-1000型一樣，采用計算機控制技術，基本囊括了三橋所有控制器的基本功能：
◆ 可同時接受一或兩路三橋傳感器的信號進行對邊、對線或對中的控制。
◆ 可直接驅動器PDN-610、PDN-650等多種驅動器與連接，方便客戶選用。
◆ 內部含有4個貯存單元，供用戶貯存4個材料參數。
◆ 開放式軟件功能和*的人機界面技術，方便用戶調整PID，不感帶寬度及增益等各種控制參數。

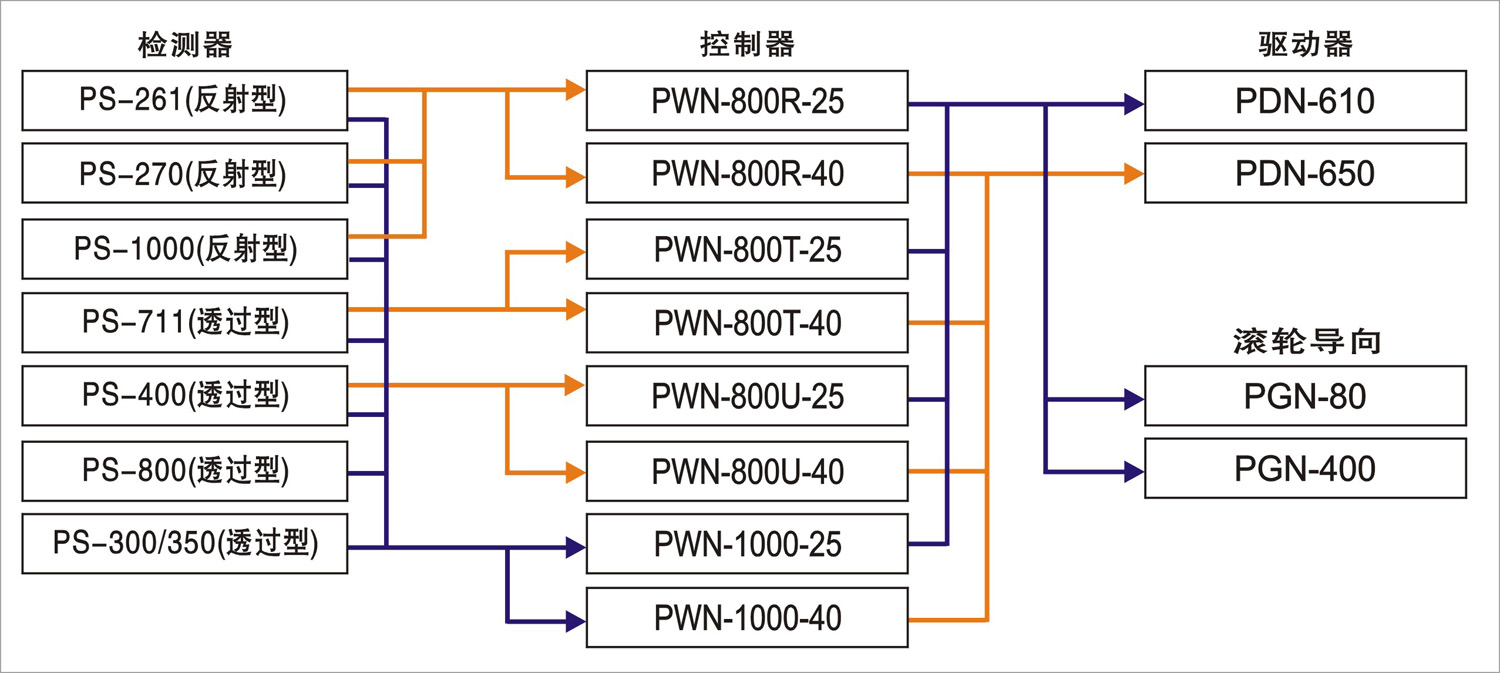

糾偏系統配置：
技術參數：
電源：AC100 ～ 220V 200VA
輸出電流：2.5A (最大5A)
驅動器：PDN-610 / PDN-650 / PGN-80 / PGN-400等
重量：約5kg
傳感器信號輸入：1路或2路輸入（不同型號可混合使用），外部模擬輸入
使用環境：0℃ ～ 40℃（濕度80％RH以下）
外形：寬270×高164×深222mm
