? 非常扁平的無桿氣缸
? 安裝非常節省空間
? 三種氣接口選項: – 左手端
– 右手端
– 兩端
– 備選項，也可位于底部
? 兩種緩沖形式可選: – PPS 緩沖
– 外部液壓緩沖器
? 負載和設備可直接安裝在滑塊上
? 對于 DLGF-KF:
兩個*由客戶定制的接口
產品簡介
詳細介紹
德國FESTO費斯托無桿氣缸DLGF 與無桿氣缸 DGC 的比較缸徑 20 … 40 mm
行程范圍 50 … 1000 mm
用于中小負載
扭矩負載下的工作特性 = 非常良好
安裝尺寸小很多 (約 –46%)? 缸徑 20 … 40 mm
行程范圍 50 … 1000 mm
移動負載低
安裝尺寸小很多 (約 –42%)缸徑 8 … 63 mm
行程范圍 1 … 8500 mm
導軌回轉間隙 = 0 mm
用于中大負載
扭矩負載下的工作特性 = 非常良好缸徑 18 … 80 mm
行程范圍 1 … 8500 mm
移動負載低
對稱結構
德國FESTO費斯托無桿氣缸大力 +Fz（遠離驅動器）
54 N
大力 - Fz（朝向驅動器）
98 N
大力矩 Mx
0.6 Nm
大力 Fy
0 N
大力矩 My
2.2 Nm
大力矩 Mz
0.7 Nm
行程
100 mm
活塞直徑
20 mm
短型號代碼
DLGF
緩沖
自調節氣動終端位置緩沖
安裝位置
可選
導軌
FESTO無桿氣缸基本指南
聯軸器設計
正向鎖定（槽）
位置檢測
通過接近開關

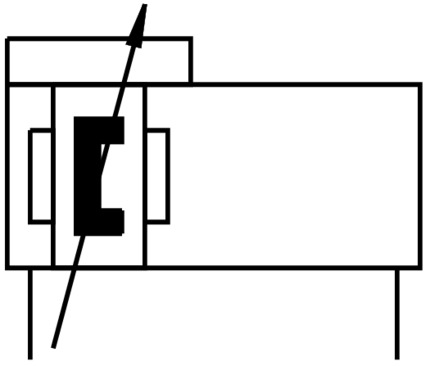

符號
00995280
工作壓力
2 bar ... 8 bar
工作模式
雙作用
工作介質
壓縮空氣，符合 ISO 8573-1:2010 [7:-:-]
工作和先導介質說明
可用潤滑介質工作（之后須一直潤滑介質工作）
耐腐蝕等級 CRC
1 - 低耐腐蝕能力
環境溫度
0 °C ... 60 °C
緩沖長度
9.6 mm
6 bar 時的理論力值，返回行程
188 N
6 bar 時的理論力值，前進行程
188 N
移動質量
66 g
產品重量
872 g
備用接口
查看產品圖紙
安裝方式
通過通孔直接安裝
帶附件
氣動接口
M5
材料說明
RoHS 合規
不含銅
蓋子材料
涂層鑄鋁
密封件材料
NBR
TPE-U(PU)
外殼材料
陽極氧化鋁
進一步了解產品詳情請點擊：FESTO直線驅動器
