產品簡介:

Ø  為了保證產品的制造品質，MarForm   MMQ 200可按DIN/ISO   1101評定各種形位誤差并出具報告。可測量參數如下：

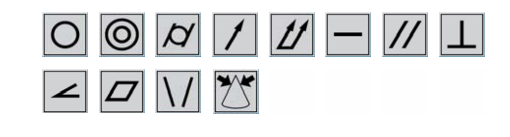

Ø  圓度；直線度；平面度 (圓形掃描評定)；平行度；錐度；同心度，同軸度；跳動，全跳動；圓柱度；斜度；直度 (以圓形掃描面為基準)；角度；扇形區間上的圓度、平面度、徑向跳動；區間上的直線度評定

產品特征：

Ø  高精度的極標測量軸 (C)

Ø  電機驅動的垂直測量軸 (Z)

Ø  電機驅動的水平定位軸 (X)

Ø  手動調平調心工作臺

Ø  手動的T20W測頭

Ø  人體工學的操作面板, 可一鍵啟動相應的測量程序 (P1,   P2, P3)

馬爾圓柱度儀

產品參數：

圓度測量軸, C軸

Ø  徑向跳動誤差(μm+μm/mm 測量高度)：0.03 + 0.0006

Ø  圓度誤差(μm+μm/mm 測量誤差)：0.015 + 0.0003

Ø  軸向跳動誤差(μm+μm/mm 測量半徑)： 0.04 + 0.0006

Ø  圓度誤差(μm+μm/mm 測量半徑)： 0.02 + 0.0003

調心調平工作臺

Ø  粗調和精調：手動

Ø  工作臺直徑 160 mm

Ø  工作臺承載，無偏心：200 N

Ø  回轉計數器(50 Hz / 60 Hz)：1 – 20 (1/min)

垂直軸, Z軸

Ø  測量范圍，電機驅動：250 mm

Ø  直線度誤差/100mm：0.15 μm

Ø  直線度誤差，全程：0.3 μm

Ø  平行度誤差，Z/C軸：0.5 μm

Ø  測量速度：0.5 - 20 mm/s

Ø  定位速度：0.5 - 100 mm/s

水平軸，X軸

Ø  定位范圍，電機驅動：150 mm

Ø  定位速度：0.5 – 30 mm/s

允許測量范圍

Ø  被測直徑不超過：230 mm

Ø  被測高度不超過：380 mm

Ø  C軸與Z軸之間間距不超過 218 mm

尺寸，重量

Ø  長度：803 mm

Ø  寬度：388 mm

Ø  高度：883 mm

Ø  重量：約120 kg
