CCQ氣動超高真空插板閥
一、產品概述：
CCQ氣動超高真空插板閥是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞，驅動閥板作上下運動，實現閥門的開啟或關閉，從而達到在超高真空系統中接通或切斷氣流的目的。適用的工作介質為潔凈的空氣和非腐蝕性氣體。
二、產品特點：
1、結構緊湊、體積小、薄、輕；通導能力大；
2、能通過氣體、液體、固體、下料和取樣等；
3、閥體成型采用新工藝，強度高，變形小；
4、配用直線氣缸，裝有磁性開關，有指示燈顯示開關位置；
5、鋼球架小車裝有調節螺桿，速度快慢不會憋死；
三、性能參數：
適用范圍(Pa) | 105～1.3x10-7 |
閥門漏率(Pa.L/S) | DN≤200為≤1.3x10-7 |
閥門烘烤溫度（℃） | ≤150(除傳動裝置外) |
開閥時閥板兩側壓力差(Pa) | ≤2.7x103 |
氣源壓力（MPa） | 0.4～0.6 |
電源電壓 | 標準出廠：AC220V/50Hz |
信號反饋 | 標準出廠：不帶反饋信號 |

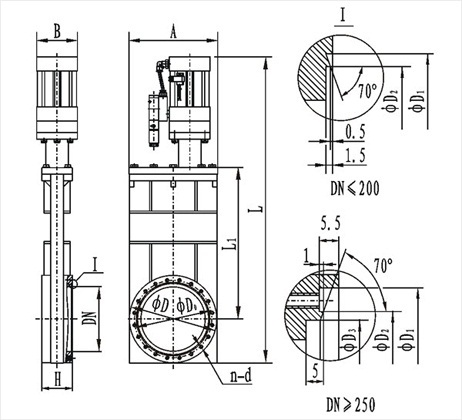

四、連接尺寸：
型號 | 通徑(DN) | ΦD | ΦD0 | ΦD1 | ΦD2 | ΦD3 | H | A | n-d | L | L1 | B | 法蘭標準 |
CCQ-50A | 50 | 89 | 72.4 | 61.6 | 55.6 | / | 60 | 91 | 8-M8 | 515 | 153 | 62 | GB/T6071 |
CCQ-63A | 63 | 114 | 92.1 | 82.6 | 76.6 | / | 65 | 105 | 8-M8 | 590 | 180 | 62 | |
CCQ-80A | 80 | 130 | 110 | 99 | 93 | / | 65 | 130 | 16-M8 | 608 | 220 | 75 | |
CCQ-100A | 100 | 152 | 130.2 | 120.7 | 114.7 | / | 70 | 152 | 16-M8 | 655 | 267 | 94 | |
CCQ-150A | 150 | 202 | 181 | 171.5 | 165.5 | / | 70 | 202 | 20-M8 | 707 | 350 | 94 | |
CCQ-200A | 200 | 254 | 231.8 | 222.3 | 216.6 | / | 80 | 251 | 24-M8 | 806 | 426 | 112 | |
CCQ-250A | 250 | 314 | 288 | 308 | 275 | 271 | 85 | 300 | 24-M10 | 1125 | 550 | 112 | JB5278 |
CCQ-300A | 300 | 365 | 338 | 353 | 323 | 318 | 90 | 352 | 32-M10 | 1195 | 613 | 140 |
