J941H電動截止閥
一、產品概述：
J941H電動截止閥閥體、閥蓋的設計經過嚴格的計算具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠并方便填料的更換。填料、墊片亦根據實際工況或用戶要求合理選配，可適用于各種壓力，溫度及介質工況，密封可靠，性能優良。中大口徑設置滾動軸承，啟閉輕松。
二、產品特點：
1、截止閥結構性好、密封可靠、性能優良、造型美觀。提高了閥桿的鋼度，顯著降低了噪音和振動，提高了閥門的使用壽命與各項性能。
2、截止閥可以安裝在管道的任何位置上，介質從下往上流。
3、DN250以上采用的多密封，雙支架，采用導向運動（能*提高抗水錘沖擊）、介質從上方進入，較好解決了大口徑截止閥啟閉力矩大，密封無法關嚴，填料室跑冒，有力提高了閥門各項性能與使用范圍。
4、適用于各類腐蝕性介質的管道上，有良好的防腐蝕性和足夠的強度。
5、截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。
6、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。
三、產品參數：
閥體 | 閥蓋 | 閥瓣 | 密封圈 | 閥桿 | 填料 | 適用介質 | 適用溫度 |
WCB | WCB+D507M0 | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
ZGlCrl8Ni9Ti | 0Crl8Ni9Ti+ | Stellite6 | lCrl8Ni9Ti | PTFE | 硝酸類 | 200 | |
ZGlCrl8Ni2M02Ti | CF8M+ | lCrl8Ni2M02Ti | lCrl8Ni2M02Ti | PTFE | 磷酸類、 | 200 | |
ZG00Crl7Nil4M02 | CF3M+ | Stel1ite6 | 316L | PTFE | 磷酸類、 | 200 | |
ZGlCr5M0 | ZGlCr5M0+ | Stel1ite6 | 25Cr2M01VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |

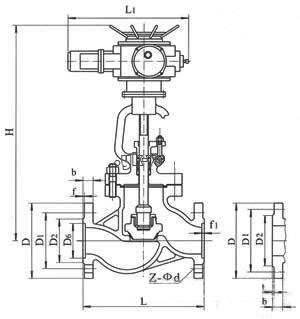

四、連接尺寸：
公稱壓力 | 公稱通徑 | 標準值 | 參考值 | ||||||||||
L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H | 重量(kg) | ||
1．6 | 50 | 230 | 160 | 125 | 100 |
| 16 | 3 |
| 4-φ18 | 590 | 645 | 48 |
65 | 290 | 180 | 145 | 120 |
| 18 | 3 |
| 4-φ18 | 590 | 690 | 60 | |
80 | 310 | 195 | 160 | 135 |
| 20 | 3 |
| 8-φ18 | 590 | 715 | 65 | |
100 | 350 | 215 | 180 | 155 |
| 20 | 3 |
| 8-φ18 | 590 | 770 | 71 | |
125 | 400 | 254 | 210 | 185 |
| 22 | 3 |
| 8-φ18 | 590 | 780 | 119 | |
150 | 480 | 280 | 240 | 210 |
| 24 | 3 |
| 8-φ23 | 590 | 810 | 210 | |
200 | 600 | 335 | 295 | 265 |
| 26 | 3 |
| 12-φ23 | 810 | 967 | 320 | |
250 | 622 | 405 | 355 | 320 |
| 30 | 3 |
| 12-φ25 | 810 | 1143 | 550 | |
300 | 698 | 460 | 410 | 375 |
| 30 | 4 |
| 12-φ25 | 830 | 1292 | 785 | |
訂貨須知：
尊敬的用戶您好：如果在您確定要使用之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。
一、1，產品名稱與型號，2，閥門的口徑，3，閥門使用的管道壓力，4，閥門的主體材質，5工況的使用溫度，是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按相關型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三科閥門技術人員免費為您審核把關。
