J145X隔膜式電動遙控閥
一、產品概述：
J145X隔膜式電動遙控閥是一種用于消防用水與生活用水并聯的供水系統中，用來調配供水方向的閥門。當火災發生時，消防急需大量用水，立即切斷生活用水，確保足夠的消防用水；當消防停止用水壓力減小時，閥門自動打開，呈常開狀態，恢復生活供水。該閥使系統無須另設專門的消防單獨供水管網，大大地節約了建設成本和用水量。閥門控制靈敏度高，安全可靠，調試簡便，使用壽命長。
二、產品特點：
1、準確快速的控制反應。
2、關閉速度可調．閥門平穩關閉而不會產生壓力波動。
3、采用三向電磁閥，維護簡單。
三、零部件材料：
| 零件名稱 | 材質 |
| 閥體、閥蓋 | 鑄鐵、鑄鋼、不銹鋼 |
| 閥座 | 錫青銅、不銹鋼 |
| 閥瓣 | 碳鋼、不銹鋼+丁腈橡膠 |
| 閥桿 | 鋁青鋼、鉻不銹鋼 |
| 膜片 | 丁腈橡膠 |
| 膜片壓板 | 碳鋼、不銹鋼 |
| 彈簧 | 不銹鋼 |
四、性能參數：
| 閥體部分 | 型號 | J145X | |
| 公稱壓力Mpa | 1.0~2.5Mpa | ||
| 實驗壓力 | 密封Mpa | 1.1 | |
| 強度Mpa | 1.5 | ||
| 適用介質 | 水 | ||
| 介質溫度 | ≤80℃ | ||
| 驅動部分 | 驅動介質 | 水 | |
| 驅動壓力 | 0.3~1.0 | ||
| 控制部分 | 控制器輸出電壓(v) | AC220 | |
| 電磁閥線圈壓力(V) | DC24 | ||
| 電磁線圈功耗(V) | 6 | ||

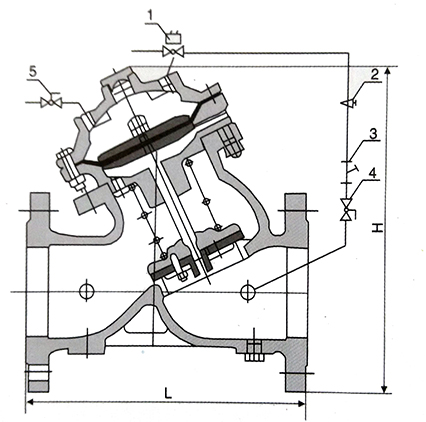

五、連接尺寸：
| DN | L | H | D | D1 | n-d |
| 50 | 205 | 293 | 165 | 125 | 4-18 |
| 65 | 220 | 328 | 185 | 145 | 4-18 |
| 80 | 250 | 364 | 200 | 160 | 8-18 |
| 100 | 290 | 418 | 220 | 180 | 8-18 |
| 125 | 330 | 481 | 250 | 210 | 8-18 |
| 150 | 350 | 543 | 285 | 240 | 8-22 |
| 200 | 400 | 673 | 340 | 295 | 8-22 |
| 250 | 500 | 792 | 395 | 350 | 12-22 |
| 300 | 560 | 927 | 445 | 400 | 12-22 |
| 350 | 600 | 957 | 505 | 460 | 16-22 |
| 400 | 700 | 1188 | 565 | 515 | 16-26 |
| 450 | 770 | 1218 | 615 | 565 | 20-26 |
| 500 | 800 | 1256 | 670 | 620 | 20-26 |
| 600 | 900 | 1600 | 780 | 725 | 20-30 |
| 700 | 1000 | 1750 | 895 | 840 | 24-30 |
訂貨須知：
尊敬的用戶您好：如果在您確定要使用之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。
一、1，產品名稱與型號，2，閥門的口徑，3，閥門使用的管道壓力，4，閥門的主體材質，5工況的使用溫度，是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按相關型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三科閥門技術人員免費為您審核把關。
