產品簡介
詳細介紹
一、產品概述：
內螺紋氣動角座閥外部先導角座閥，溢流口與滑塊間有自調節密封壓蓋,閥體角座結構可實現較大流量，角座閥廣泛應用于短時間頻繁啟動,具有反應靈敏，動作準確的特點。應用于食品、啤酒、飲料、生物工程、水處理、日化、印染、機械設備、制氮制氧、自動化設備、石油石化等領域。
二、產品特點：
1、內螺紋氣動角座閥流量大、流阻小、無水錘
2、Y型設計，擴大了閥腔流通截面，使腔內流體更加平順，增加30%流量。超長使用壽命
3、閥桿采用不銹鋼316，耐腐蝕性能好，密封采用契型PTFE，使閥桿自動校正，自潤滑，免維護。
4、氣缸采用PA和不銹鋼材質，在惡劣的環境中更加好，可360度旋轉。
三、性能參數：
1.閥體材質：不銹鋼 201、304、316
2.驅動類型：氣動控制 （常開、常閉、雙作用）
3.工作溫度：普通-30℃~180℃ ；高溫-30℃~260℃
4.環境溫度：-10℃~60℃
5.公稱壓力：PN1.6 PN2.5
6.控制壓力：4.0bar ~ 10bar
7.密封材質：不銹鋼、聚四氟乙烯
8.適用介質：水、酒精、油、燃料、蒸汽、中性氣體或液體、乳品、有機溶劑、酸堿溶劑等

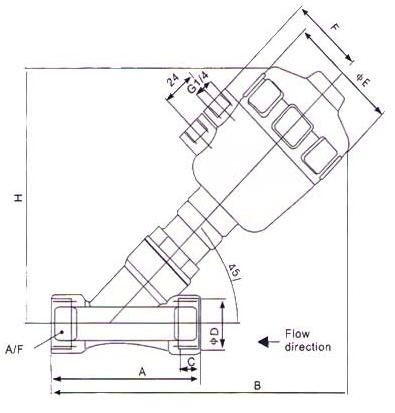

四、連接尺寸：
接口D[英寸] | 內孔[mm] | 執行機構尺寸[ mm] | A | B | C | E | F | H | A/F |
G1/2″ | 15 | 50 | 85 | 173 | 13 | 64 | 44 | 137 | 27 |
G3/4″ | 20 | 50 | 95 | 178 | 14 | 64 | 44 | 145 | 32 |
G 1″ | 25 | 63 | 105 | 200 | 18 | 80 | 52 | 173 | 41 |
G1 1/4″ | 32 | 63 | 120 | 225 | 19 | 80 | 52 | 210 | 50 |
G1 1/2″ | 40 | 63 | 130 | 235 | 19 | 80 | 52 | 245 | 55 |
G 2″ | 50 | 80 | 150 | 290 | 23 | 101 | 61 | 301 | 70 |
G2 1/2″ | 65 | 80 | 185 | 315 | 30 | 101 | 61 | 315 | 70 |
訂貨須知：
尊敬的用戶您好：如果在您確定要使用之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。
一、1，產品名稱與型號，2，閥門的口徑，3，閥門使用的管道壓力，4，閥門的主體材質，5工況的使用溫度，是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按相關型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三科閥門技術人員免費為您審核把關。
