產品簡介
詳細介紹
一、產品概述：
G41J法蘭襯膠隔膜閥閥體采用鑄鋼或不銹鋼為材質，采用四氟或其他橡膠為膜片，閥體和膜片的緊密配合提供閥體密封和閥座密封，確保了管道內部和外部環境*隔絕。
二、工作原理：
G41J法蘭襯膠隔膜閥開啟和關閉是由閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。
三、產品特點：
1、由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
2、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和小的關閉力。
3、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有*的耐腐蝕的特點。
4、本閥門與其它閥門大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於*隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
四、膜片選型：
視裹材質（代號） | 適用溫度 | 適用介質 |
硬橡膠（NR） | -10℃～85℃ | 除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 |
軟橡膠（BR） | -10℃～85℃ | 具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。 |
丁基膠（IIR） | -10℃～120℃ | 抗腐蝕、耐磨耗。能耐*多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
氯丁膠 | （CR）-10℃～120℃ | 動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。 |
鑄鐵不視裹 | -40℃～100℃ | 非腐蝕性介質 |
五、 性能參數：
型號 | 公稱壓力Mpa | 實驗壓力（Mpa） | 工作壓力（Mpa） | 適用溫度 | 適用介質 | |||
閥體強度 | 密封面 |
|
|
| ||||
G41J-6 | 0.6 | 0.9 | 0.66 | 0.6 | 0.4 | 0.25 | 小于等于80攝氏度 | 一般腐蝕性介質 |
G41J-10 | 1.0 | 1.5 | 1.1 | 1.0 |
|
|
| |

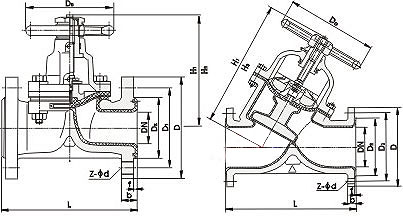

六、 連接尺寸：
公稱通徑 | 標準值 | 參考值 | ||||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-фd | d0 | H | H1 | WT(kg) |
PN0.6MPa / PN1.0MPa | ||||||||||||
15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 100 | 105 | 110 | 3.5 |
20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 100 | 115 | 125 | 4 |
25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 120 | 120 | 135 | 5.5 |
32 | 11/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 120 | 125 | 150 | 8 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 140 | 135 | 175 | 11 |
50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 140 | 155 | 195 | 14 |
65 | 21/2 | 250 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 170 | 200 | 23 |
80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 4-ф18 | 200 | 200 | 255 | 29 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-ф18 | 280 | 270 | 325 | 46 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-ф18 | 320 | 335 | 405 | 70 |
150 | 6 | 460 | 280 | 240 | 210 | 3 | 24 | 8-ф23 | 320 | 370 | 450 | 95 |
200 | 8 | 570 | 335 | 295 | 265 | 3 | 26 | 8-ф23 | 400 | 480 | 600 | 170 |
250 | 10 | 680 | 390 | 350 | 320 | 3 | 28 | 12-ф23 | 500 | 545 | 620 | 270 |
300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-ф23 | 500 | 585 | 680 | 320 |
