產品簡介
詳細介紹
太陽能光伏系統電能質量測試儀便捷式可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、功率和三相不平衡等所有電能質量參數，同時具備電 能瞬態監測、錄波分析、能效損耗評估、逆變器測量等高級測量功能。測量結果提供免費的上位機分析軟件進行二次分析，為電網電能質量治理提供準 確的數據依據。
便攜式電能質量分析儀核心技術指標
◎ 閃變精度：±5%
◎ 電壓精度：0.1%
◎ 頻率：50Hz/60Hz
◎ 測量周期：10/12 周期
◎ 頻率寬度：42.5-69Hz
◎ 電壓不平衡度：±0.2%
◎ 電流不平衡度：±0.5%
◎ gao采樣頻率：200kHz
◎ 電流精度：0.1%+CT 精度
◎ 功率因素精度：0.5%+CT 精度
◎ 電壓測試范圍：0-1000V，瞬間 6000V
◎ 數據存儲：8G
◎ 工作時間：≥5h
◎ IP 等級：IP53
◎ 支持手動/自動錄波
◎ 錄波時間：10s-10min
◎ 錄波周期：10/12 周期
◎ 小記錄時間間隔：0.2s
◎ USB 傳輸速度：≥17M/S
◎ 諧波測量：50 次/50Hz-2500Hz
◎ 錄波采樣點：128/256/512 點/周期
◎ 安全等級：600 V CAT IV/1000 V CAT III
◎ 中英文界面設置
◎ 支持多互感器品牌
◎ 逆變器測量：單相/三相
◎ 能量損耗分析：貨幣統計
◎ 免費專業上位機分析軟件
◎ 瞬態監測：捕獲短 50us 波形
◎ 符合 IEC61000-4-7 諧波測量標準
◎ 符合 IEEE 1459、DIN 40110 算法
◎ 符合 IEC61000-4-15 閃變測量標準
◎ 間諧波測量：50 次/25Hz-2475Hz
◎ 高次諧波：35 次/2100Hz-8900Hz
太陽能光伏系統電能質量測試儀便捷式高級測量功能
便攜式電能質量分析儀 錄波分析
便攜式電能質量分析儀支持 1-10min 錄波功能，支持自定義采樣點記錄原始波形，PC 專業上位機分析軟件二次分析波形，更有效分析電網故障原因。
便攜式電能質量分析儀 參數統計
便攜式電能質量分析儀全面對電能質量參數進行記錄和數據分析。小記錄間隔為 0.2s，記錄的數據可供上位機軟件二次分析，并可以生成自定義或國標報表。
便攜式電能質量分析儀 瞬態監測
200kHz 高速定頻采樣，可捕獲短 50us 波形瞬間脈沖，捕獲快速變化的波形數據，同時支持瞬態事件無損錄波功能。
便攜式電能質量分析儀 能效損耗評估
支持功率分解，詳細統計各類型參數引起的損耗功率，支持污染評估，同時通過貨幣的形式直觀展示能量損耗導致的經濟損失。
便攜式電能質量分析儀 逆變器測量
可對單相/三相逆變器進行電參數分析，分析及記錄逆變器的直流輸入、交流輸出及轉換效率等參數。
便攜式電能質量分析儀 示波器測量
顯示 4 通道電壓電流波形，支持橫向及縱向縮放，直觀顯示波形畸變情況，了解高次諧波對信號的影響。
便攜式電能質量分析儀 特色功能
多區域標準設置
50Hz/60Hz 電網工頻系統測量，中英語言設置，自定義多國家相序顏色標準和計算方法，滿足不同用戶需求。
高精度、寬頻帶、寬量程
測量精度符合 IEC 61000-4-30 A 級標準，IEC61000-4-7 諧波測 量、IEC61000-4-15 閃變測量，大可測 6000V 瞬間電壓，高次諧波大頻率可以達到 9kHz。
便捷的設置向導
指導用戶設置參數，滿足測量基本設置，解決新用戶不清楚如何設置參數的困惑，可視化引導，簡單便捷。
接線誤差驗證
du創接線驗證功能，指導用戶正確接線，防止接線錯誤導致無效 記錄，接線錯誤有效提示。
更好的兼容性設計
支持行業多種品牌的電流互感器。
IP53 級別結構
具備 1.5m 防摔保護能力，防護等級高達 IP53。

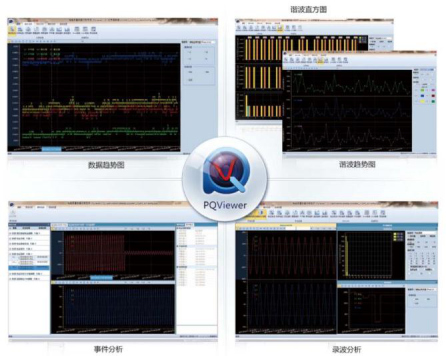

便攜式電能質量分析儀 全面的數據分析軟件 PQViewer
便攜式電能質量分析儀數據分析軟件（ PQViewer）是與電能質量分析儀配套的數據分析軟件。PQViewer 能讀取分析儀采集并記錄的電能質量數據文件，提供數據分析功能、數據統計功能，并能導出測量數據、導出符合標準的報表，有助于快速準確的定位電能質量問題。
數據分析功能
- 統計數據分析，以趨勢圖方式顯示電壓、電流、功率、頻率以及諧波等數據的統計結果，所有電能數據狀態變化一覽無遺；
- 諧波分析，以直方圖與趨勢圖顯示諧波數據的統計結果，從諧波的細節數據到宏觀的結果都在掌握之中；
- 事件數據分析（暫態事件與穩態告警事件），報告事件發生的時間、類型及詳細數據，可以單通道分析、多通道對比分析事件發生時刻的電能質量狀態；
- 通過簡單的操作便可生成符合國標的報表
數據導出與報表
- 導出報告內容，可快速輸出 Excel 格式報表、趨勢圖、諧波頻譜柱狀圖和 ITIC 曲線，廣泛應用于測量數據的二次分析，效率更高；同時提供 Word 格式報表，表格數據與圖片同時查看，內容豐富，節省時間。
- 導出原始數據，以 csv 文件導出記錄的原始數據，便于二次數據處理分析，結果精確；
- 操作簡單，兩步操作即可完成導出。

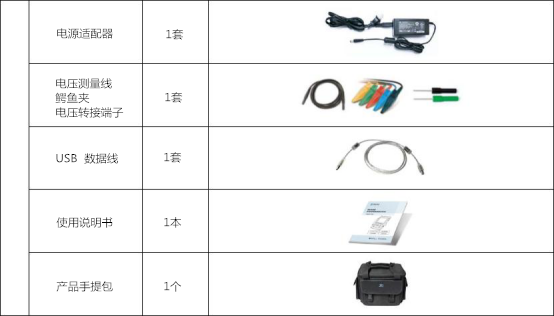

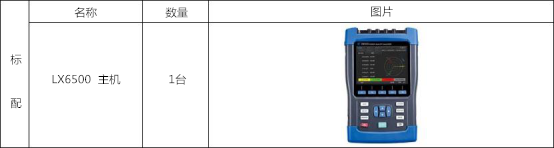

便攜式電能質量分析儀配件信息
便攜式電能質量分析儀常規參數
| ◎ 尺寸（mm） | 263*168*65 | |
| ◎ 重量 | 約2kg | |
| ◎ 工作環境 | 0℃~+45℃，濕度90rh%以下 | |
| ◎ 存儲環境 | -20℃~+50℃，濕度95rh%以下（不凝結） | |
| ◎ 類型 | TF卡（內置） | SD卡（外置） |
| ◎ 容量 | 8GB | 8G（大支持128G） |
| ◎ 適配器輸入 | 110V-240V,50Hz | |
| ◎ 適配器輸出 | 15V,3A | |
| ◎ 類型 | 可充電聚合物鋰離子電池， 5000mAh | |
| ◎ 電池工作時間 | ≥5h | |
| ◎ 電池充電時間 | 小5h（環境溫度25℃） | |
| ◎ 省電功能 | 液晶背光亮度可調， 待機時間可調 | |
| ◎ 尺寸 | 112.8*84.6mm | |
| ◎ 色彩 | 26萬色 | |
| ◎ 分辨率 | 640*480 | |
便攜式電能質量分析儀測量參數
| ◎ 示波器 | A、B、C、N各相電壓電流實時波形 |
| ◎ 電壓電流頻率 | 頻率值、電壓有效值、電壓半波有效值、電壓正峰值、電壓負峰值、電壓波形因素、電流有效值、電流半波有效值、電流正峰值、電流負峰值、電流波形因素 |
| ◎ 功率和電池 | 有功功率、無功功率、視在功率、功率因素、位移功率因素、有功電能量、無功電能量、視在功率電能量 |
| ◎ 電壓諧波 | THD、DC、1-50次諧波、0-49次間諧波、1-35次高次諧波 |
| ◎ 電流諧波 | THD、DC、KF、1-50次諧波、0-49次間諧波、1-35次高次諧波 |
| ◎ 諧波功率 | THD、DC、1-50次諧波功率 |
| ◎ 閃變 | PST（短閃變）、PLT（長閃變） |
| ◎ 不平衡 | 正序電壓、正序電流、負序電壓、負序電流、零序電壓、零序電流、不平衡度 |
| ◎ 能量損耗 | 有功、無功、視在功率分解、線損功率、線損費用、污染評估 |
| ◎ 需量 | 需量 |
| ◎ 直流 | 直流電壓、直流電流、直流功率、紋波電壓、紋波電壓含有率 |
| ◎ 交流 | 頻率、電壓有效值、電流有效值、總視在功率、總有功功率、總功率因素、基波功率、基波功率因素 |
| ◎ 效率 | 轉換效率 |
| ◎ 電壓 | 電壓有效值、電壓半波有效值、電壓正峰值、電壓負峰值 |
| ◎ 電流 | 電流有效值、電流半波有效值、電流正峰值、電流負峰值 |
| ◎ 頻率 | 頻率 |
| ◎ 事件記錄 | 電壓暫升、電壓暫降、電壓中斷 |
萊科斯（LAILX）致力于光伏檢測設備的研發與生產，現有設備包括 EL檢測系列，便攜式EL檢測儀，組串式EL檢測儀，無人機EL測試儀，IV功率測試系列，便攜式IV測試儀，電能質量分析儀，等相關光伏電站檢測設備與光伏產線實驗室檢測設備，
