蒸汽計量儀表選型是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。渦街流量計廣泛應用于石油、化工、輕工、動力供熱等行業。
產品簡介
詳細介紹
江蘇銳派儀表有限公司在新經濟時代，開拓進取的恒輝人探索創建了自己的經營模式：一方面，以高質量打造核心競爭力，建立自己的銷售模式，幾經風雨，恒輝以優異的產品質量、完善的售后服務贏得市場。我們先后在山西、河南、山東、浙江、廣東、深圳、內蒙、甘肅等地建立辦事處 ，并且建立了電子商務網絡，可以更快更好地為用戶服務。另一方面，公司不斷強化內部管理，探索具有恒輝特色的管理模式，建立整套完善的管理制度，并在公司內部實行信息化管理,具有自己的智能辦公系統和使用友ERP軟件。每位員工都能自覺以《員工手冊》規范、塑造自己，倡導積極進取的人生，打造公司的整體形象。我們堅持客戶是伙伴，人才是資本；戰略、技術和制度是公司持續發展的系統工具。我們共同樹立“銳派儀表，追求"之精神。與時俱進，不懈追求，恒輝人正滿懷豪情，愿與加盟的優秀精英人才攜手共進，共創輝煌。
蒸汽計量儀表選型，渦街流量計kvfn
壓脈沖輸出時：，輸出時：現場液晶顯示：號節鋰電池供電，使用壽命大于年環境溫度：電壓脈沖輸出：℃～℃，輸出：℃～℃，現場液晶顯示：℃～℃標題材料：（其他材料協議供貨）。蒸汽流量計選型：代號通徑流量范圍㎡（液體）～（氣體） （液體）（氣體）（液體）（氣體）（液體）（氣體）（液體）～（氣體）（液體）（氣體）注：蒸汽流量請查看表（液體）（氣體）～可按客戶要求訂貨（液體）～（氣體）以上口徑*使用插入式渦街。
蒸汽計量儀表選型，渦街流量計kvfn
蒸汽計量儀表選型—江蘇銳派儀表有限公司
一、產品概述

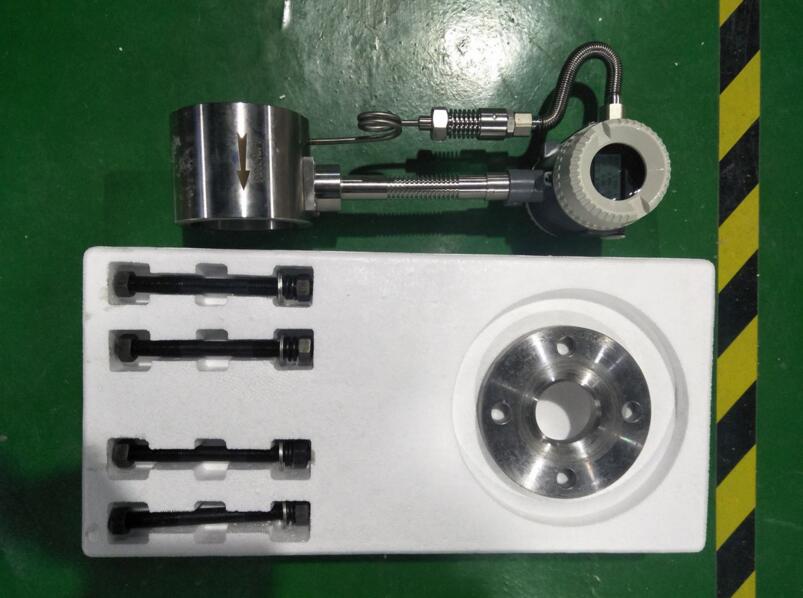

RP-LUGB-1712系列渦街流量計是利用液體振動原理而開發的一種新型流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量，該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內精確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。
二、主要特點
1．結構簡單而牢固，無可動部件，可靠性高，*運行十分可靠。
2．安裝簡單，維護十分方便。
3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4．輸出是與流量成正比的脈沖信號，無零點飄移，精度高。
5．測量范圍寬，量程比可達1：10。
6．壓力損失較小，運行費用低，更具節能意義。
7．在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
8．應用范圍廣，蒸汽，液體，氣體的流量均可測量。
三、蒸汽計量儀表選型工作原理
渦街流量計是以卡門（Kaman）和斯特勞哈（Strouhsl）有關旋渦的產生和旋渦與流速關系的理論來測量流量的。當介質以一定速度流過三角柱體時，在三角柱體兩側后面產生一個交替排列的旋渦帶，稱之為“卡門渦街"（見下圖）。
由于旋渦發生體兩側交替產生旋渦，于是在發生體兩側產生壓力脈動，從而使檢測體產生交變壓力，封裝在探頭體內的壓電晶體元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，放大器將這種電荷信號進行放大、濾波、整形、zui后輸出頻率與介質流速成正比的脈沖信號（或轉換成4 ～20mA信號）,送至積算儀進行處理、顯示和控制。
一定雷諾數范圍內（2×104～7×106 ），旋渦的釋放頻率f與流體流速V及旋渦發生體的迎流面寬度d之間關系式為f=St?v/d，式中St 為斯特勞哈數，它是一個無量綱的系數，只要準確測出頻率f，就可以求得流體流速v，由v求出體積流量。
四、技術指標
1．測量介質：液體、氣體、飽和蒸汽、過熱蒸汽。
2．精度等級：液體±1.0%，氣體（蒸汽） ±1.5%，插入式±2.5%。
3．工作壓力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。
4．介質溫度：普通型-40～150℃ 中溫型-40～250℃ 高溫型-40～350℃。
5．輸出信號：三線電壓脈沖，低電平0～1V，高電平 > 4V，占空比50%； 二線制標準電流4～20mA；三線制標準電流0～10mA。
6．工作環境：-35℃～+60℃，濕度≤95%RH。
7．工作電源：DC12V；DC24V。
8．殼體材料：碳鋼、不銹鋼。
9．防爆類型：本安型 ExibIICT6。
三、技術參數
1、基本參數
執行標準 | 渦街流量傳感器（JB/T9249-1999） |
儀表口徑（mm） | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
公稱壓力（MPa） | 1.6MPa、2.5MPa、4.0MPa（其它可訂制） |
精度等級 | 液體：±1% 氣體或蒸汽：±1.5%、±1% |
量程比 | 1:10；1:15；1:20 |
傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
使用條件 | 介質溫度：-40℃~+250℃、-40℃~+350℃ 環境溫度：-20℃~+60℃ 相對濕度：5%～90% 大氣壓力：86KPa~106KPa |
信號輸出功能 | 脈沖信號、4 ~ 20mA信號 |
通訊輸出功能 | RS485通訊輸出、HART協議等 |
工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
信號線接口 | 基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
防爆等級 | ExdIICT5或ExdIIBT6 |
防護等級 | IP65或更高（可訂制） |
2、流量范圍：一般液體和氣體適用流量范圍見表2 （表2）
儀表口徑 (mm) | 液體測量范圍(m3/h) | 氣體測量范圍(m3/h) | 連接方式 | 耐壓等級（MPa） |
DN15 | 1.2-6.2 | 5-25 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN20 | 1.5-10 | 8-50 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN25 | 1.6-16 | 10-70 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN32 | 1.9-19 | 15-150 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN40 | 2.5-26 | 22-220 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN50 | 3.5-38 | 36-320 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN65 | 6.2-65 | 50-480 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN80 | 10-100 | 70-640 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN100 | 15-150 | 130-1100 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN125 | 25-250 | 200-1700 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN150 | 36-380 | 280-2240 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN200 | 62-650 | 580-4960 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN250 | 140-1400 | 970-8000 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN300 | 200-2000 | 1380-11000 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
四、產品選型
代號 | 通徑 | 流量范圍㎡/h | ||||||
CS-LUGB-25 | DN25 | 1~10(液體) | 25~60（氣體） | 蒸汽流量請查看說明書，DN300以上*使用 插入式渦街流量計 | ||||
CS-LUGB-32 | DN32 | 1.5~18(液體) | 15~150（氣體） | |||||
CS-LUGB-40 | DN40 | 2.2~27(液體) | 22.6~150（氣體） | |||||
CS-LUGB-50 | DN50 | 4~55(液體) | 35~350（氣體） | |||||
CS-LUGB-80 | DN80 | 9~135(液體) | 90~900（氣體） | |||||
CS-LUGB-100 | DN100 | 14~200(液體) | 140~1400（氣體） | |||||
CS-LUGB-150 | DN150 | 32~480(液體) | 300~3000（氣體） | |||||
CS-LUGB-200 | DN200 | 56~800(液體) | 550~5500（氣體） | |||||
代號 | 功能1 | |||||||
N | 無溫壓補償 | |||||||
Y | 有溫壓補償 | |||||||
代號 | 輸出型號 | |||||||
F1 | 4-20mA輸出（二線制） | |||||||
F2 | 4-20mA輸出（三線制） | |||||||
F3 | RS485通訊接口 | |||||||
代號 | 被測介質 | |||||||
J1 | 液體 | |||||||
J2 | 氣體 | |||||||
J3 | 蒸汽 | |||||||
代號 | 連接方式 | |||||||
L1 | 法蘭卡裝式 | |||||||
L2 | 法蘭連接式 | |||||||
代號 | 功能2 | |||||||
E1 | 1.0級 | |||||||
E2 | 1.5級 | |||||||
T1 | 常溫 | |||||||
T2 | 高溫 | |||||||
T3 | 蒸汽 | |||||||
P1 | 1.6MPa | |||||||
P2 | 2.5MPa | |||||||
P3 | 4.0MPa | |||||||
D1 | 內部3.6V供電 | |||||||
D2 | DC24V供電 | |||||||
B1 | 不銹鋼 | |||||||
B2 | 碳鋼 | |||||||
訂貨須知：
貴用戶您在定購流量儀表時要注意根據所測介質流體的（公稱口徑、流量范圍、工作壓力、工作溫度、流體介質種類和環境條件）選擇合適的規格。需要配套相應顯示儀表、遠傳線纜時，請參閱相應的說明書或來電和技術溝通。選用合適您的參數規格型號，或由我公司技術人員根據您提供的資料替您設計選擇合適您工況的產品。
