RP-LU系列鍋爐蒸汽流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計，并可作為流量變送器應用于自動化控制系統中。
產品簡介
詳細介紹
放心用，大膽買，不要猶豫，不要徘徊，你猶豫你徘徊你又是白來。——銳派儀表。
液氧流量計
儀表系數、線性度、范圍度等）和阻力特性（壓力損切相關，對它的要求如下。）能控制旋渦在旋渦發生體軸線方向上同步分離；）在較寬的雷諾數范圍內，有穩定的旋渦分離點，保持恒定的斯特勞哈爾數；）能產生強烈的渦街，信號的信噪比高；）形狀和結構簡單，便于加工和幾何參數標準化，以及各種檢測元件的安裝和組合；）材質應滿足流體性質的要求，耐腐蝕，耐磨蝕，耐溫度變化；）固有頻率在渦街信號的頻帶外。產品特點：二氧化碳計量。
江蘇銳派儀表有限公司是一家專業從事儀表研究、開發、經營、銷售、服務為一體的*。公司擁有較好的儀器和設備，完善的科學管理體系和制度，有豐富的設計制造經驗，公司嚴格執行產品標準及國內行業標準，參照國內各工礦企業的使用環境條件和工藝要求制訂嚴格的工藝流程，產品廣泛應用于鋼鐵、石油、化工、礦業、環保、冶金、造紙、排水等工業技術和管理部門。受到用戶*好評，產品遠銷北京、上海、廣東、山東等，部分產品還遠銷國外。 我們本著“品質求精，客戶*"的服務理念， 愿與客戶攜手，與科技同行，以全新的營銷策略，走向更廣闊的市場。我們在致力于將較早的科學技術應用到儀表的同時，還努力從客戶那里獲取產品改進的意見和建議，使得產品和服務得到客戶的*好評，衷心希望成為您可信賴的合作伙伴。我們經營的標準校驗裝置、電磁流量計、渦街流量計、孔板流量計、金屬管浮子流量計、金屬管轉子流量計、精密數字壓力計、物位計、壓力表、熱電偶、熱電阻、雙金屬溫度計、液位計、磁翻板液位計、壓力變送器、無紙記錄儀等產品在電力、石化以及冶金等行業的自動化控制中得到了廣泛的應用。
液氧流量計
鍋爐蒸汽流量計廠家、蒸汽進出管道、蒸汽渦街流量計選型、高溫結構設計
--江蘇銳派儀表有限公司
產品描述：
RP-LU系列鍋爐蒸汽流量計利用氣體振動原理而開發的一種新型流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量，該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內精確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。
工作原理
鍋爐蒸汽流量計傳感器是以卡門（Kaman）和斯特勞哈（Strouhsl）有關旋渦的產生和旋渦與流速關系的理論來測量流量的。當介質以一定速度流過三角柱體時，在三角柱體兩側后面產生一個交替排列的旋渦帶，稱之為“卡門渦街"（見下圖）。
由于旋渦發生體兩側交替產生旋渦，于是在發生體兩側產生壓力脈動，從而使檢測體產生交變壓力，封裝在探頭體內的壓電晶體元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，放大器將這種電荷信號進行放大、濾波、整形、zui后輸出頻率與介質流速成正比的脈沖信號（或轉換成4 ～20mA信號）,送至積算儀進行處理、顯示和控制。
一定雷諾數范圍內（2×104～7×106 ），旋渦的釋放頻率f與流體流速V及旋渦發生體的迎流面寬度d之間關系式為f=St?v/d，式中St 為斯特勞哈數，它是一個無量綱的系數，只要準確測出頻率f，就可以求得流體流速v，由v求出體積流量。
鍋爐蒸汽流量計技術參數
規 格 | 說 明 |
公稱通徑(mm) | 15，25，40，50，65，80，100，125，150，200，250，300，(200～2000 插入式) |
公稱壓力(MPa) | DN15-DN200 4.0(>4.0 協議供貨)，DN250-DN300 1.6(>1.6 協議供貨) |
介質溫度(℃) | 壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨） |
本體材料 | 1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 | 壓電式:0.2g 電容式:1.0～2.0g |
精確度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范圍度 | 1：6～1：30 |
供電電壓 | 傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V 電池 |
輸出信號 | 方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 | 符合JB/T9249 標準Cd≤2.4 |
防爆標志 | 本安型：ExdⅡia CT2-T5 隔爆型：ExdⅡCT2-T5 |
防護等級 | 普通型IP65 潛水型IP68 |
環境條件 | 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型(4～20mA)：負載電阻≤750Ω |

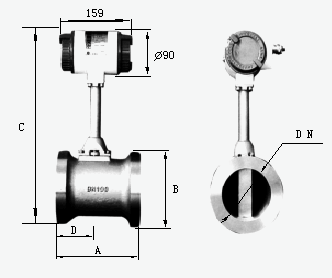

外形尺寸
DN | A | B | C | D |
15 | 90 | Φ57 | 383 | 45 |
20 | 100 | Φ57 | 388 | 50 |
25 | 100 | Φ57 | 394 | 50 |
32 | 100 | Φ65 | 396 | 50 |
40 | 100 | Φ75 | 401 | 50 |
50 | 110 | Φ87 | 407 | 55 |
65 | 110 | Φ109 | 418 | 55 |
80 | 110 | Φ120 | 423 | 55 |
100 | 120 | Φ149 | 447 | 60 |
125 | 125 | Φ175 | 474 | 65 |
150 | 145 | Φ203 | 501 | 75 |
200 | 170 | Φ259 | 556 | 100 |
250 | 190 | Φ312 | 608 | 120 |
300 | 210 | Φ363 | 660 | 140 |
350 | 230 | Φ409 | 709 | 160 |
400 | 250 | Φ460 | 756 | 180 |
450 | 275 | Φ520 | 814 | 205 |
500 | 290 | Φ575 | 869 | 225 |
主要特點
1．結構簡單而牢固，無可動部件，可靠性高，*運行十分可靠 。
2．安裝簡單，維護十分方便。
3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4．輸出是與流量成正比的脈沖信號，無零點飄移，精度高。
5．測量范圍寬，量程比可達1：10。
6．壓力損失較小，運行費用低，更具節能意義。
7．在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
8．應用范圍廣，蒸汽，液體，氣體的流量均可測量。
鍋爐蒸汽流量計產品選型
代號 | 通徑 | 流量范圍㎡/h | ||||||
LUG-25 | DN25 | 1~10(液體) | 25~60（氣體） | 請查看說明書，DN300以上*使用插入式流量計 | ||||
LUG-32 | DN32 | 1.5~18(液體) | 15~150（氣體） | |||||
LUG-40 | DN40 | 2.2~27(液體) | 22.6~150（氣體） | |||||
LUG-50 | DN50 | 4~55(液體) | 35~350（氣體） | |||||
LUG-80 | DN80 | 9~135(液體) | 90~900（氣體） | |||||
LUG-100 | DN100 | 14~200(液體) | 140~1400（氣體） | |||||
LUG-150 | DN150 | 32~480(液體) | 300~3000（氣體） | |||||
LUG-200 | DN200 | 56~800(液體) | 550~5500（氣體） | |||||
| 代號 | 功能1 | ||||||
N | 無溫壓補償 | |||||||
Y | 有溫壓補償 | |||||||
| 代號 | 輸出型號 | ||||||
F1 | 4-20mA輸出（二線制） | |||||||
F2 | 4-20mA輸出（三線制） | |||||||
F3 | RS485通訊接口 | |||||||
| 代號 | 被測介質 | ||||||
J1 | 液體 | |||||||
J2 | 氣體 | |||||||
J3 | 蒸汽 | |||||||
| 代號 | 連接方式 | ||||||
L1 | 法蘭卡裝式 | |||||||
L2 | 法蘭連接式 | |||||||
| 代號 | 功能2 | ||||||
E1 | 1.0級 | |||||||
E2 | 1.5級 | |||||||
T1 | 常溫 | |||||||
T2 | 高溫 | |||||||
T3 | 蒸汽 | |||||||
P1 | 1.6MPa | |||||||
P2 | 2.5MPa | |||||||
P3 | 4.0MPa | |||||||
D1 | 內部3.6V供電 | |||||||
D2 | DC24V供電 | |||||||
B1 | 不銹鋼 | |||||||
B2 | 碳鋼 | |||||||
安裝要求
1.盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2.避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
3.避開高溫環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4.儀表盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5.儀表安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
儀表系數、線性度、范圍度等）和阻力特性（壓力損切相關，對它的要求如下。）能控制旋渦在旋渦發生體軸線方向上同步分離；）在較寬的雷諾數范圍內，有穩定的旋渦分離點，保持恒定的斯特勞哈爾數；）能產生強烈的渦街，信號的信噪比高；）形狀和結構簡單，便于加工和幾何參數標準化，以及各種檢測元件的安裝和組合；）材質應滿足流體性質的要求，耐腐蝕，耐磨蝕，耐溫度變化；）固有頻率在渦街信號的頻帶外。產品特點：二氧化碳計量。
江蘇銳派儀表有限公司是一家專業從事儀表研究、開發、經營、銷售、服務為一體的*。公司擁有較好的儀器和設備，完善的科學管理體系和制度，有豐富的設計制造經驗，公司嚴格執行產品標準及國內行業標準，參照國內各工礦企業的使用環境條件和工藝要求制訂嚴格的工藝流程，產品廣泛應用于鋼鐵、石油、化工、礦業、環保、冶金、造紙、排水等工業技術和管理部門。受到用戶*好評，產品遠銷北京、上海、廣東、山東等，部分產品還遠銷國外。 我們本著“品質求精，客戶*"的服務理念， 愿與客戶攜手，與科技同行，以全新的營銷策略，走向更廣闊的市場。我們在致力于將較早的科學技術應用到儀表的同時，還努力從客戶那里獲取產品改進的意見和建議，使得產品和服務得到客戶的*好評，衷心希望成為您可信賴的合作伙伴。我們經營的標準校驗裝置、電磁流量計、渦街流量計、孔板流量計、金屬管浮子流量計、金屬管轉子流量計、精密數字壓力計、物位計、壓力表、熱電偶、熱電阻、雙金屬溫度計、液位計、磁翻板液位計、壓力變送器、無紙記錄儀等產品在電力、石化以及冶金等行業的自動化控制中得到了廣泛的應用。
