DN150蒸汽管道流量計廠家、高溫型結構設計、蒸汽流量計選型、質量保證<br />--江蘇銳派儀表有限公司
產品簡介
詳細介紹
掛金頂賣真貨，來的都是回頭客。花小錢買好貨，不買就是你的錯 一分錢一分貨，花好錢買好貨，不買就是你的錯！銳派儀表。
渦街流量計排名
DN150蒸汽管道流量計 6寸蒸汽流量表廠家，渦街流量計排名
位。不適合于強烈振動和強磁的工作場合（工作壓力；測量范圍）電遠傳型是帶～電流信號輸出及上下限報警設定的液位變送器的磁浮子液位計。防爆型是帶～電流信號及上下限報警設定的液位變送器的防爆磁浮子液位計。高溫型儀表特別使用于容器壓力為～溫度為℃～℃介質的液位顯示并可輸出～電流信號且?guī)舷孪迗缶O(shè)定當介質溫度在℃～℃之間時可選用我公司應用技術經營的高溫高壓磁浮子液位計夾套型適用于被測介質粘度大溫度較高或較低。
江蘇銳派儀表有限公司，主要從事儀器儀表等產品的設計、開發與銷售。產品廣泛應用于煉鋼煉鐵、石油化工、機械制造、玻璃陶瓷、塑料橡膠、釀酒制藥、輕工紡織、食品、煙草、水處理、火電及核工業等行業。公司以豐富的產品選擇、迅速的交貨期、強大的技術支持等諸多服務優勢，逐漸確立了傳感器領域中前端者的地位，產品廣泛應用于煉鋼煉鐵、石油化工、機械制造、玻璃陶瓷、塑料橡膠、釀酒制藥、輕工紡織、食品、煙草、水處理、火電及核工業等行業；公司在全國各地擁有上千家客戶，擬在全國各地設立分公司、辦事處或經銷商，產品出口日本、巴基斯坦、泰國、馬來西亞等。
渦街流量計排名
DN150蒸汽管道流量計廠家、高溫型結構設計、蒸汽流量計選型、質量保證
--江蘇銳派儀表有限公司
簡介說明：
RP-LUGB系列DN150蒸汽管道流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能*穩定,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較*、理想的流量儀表。
測量原理：
RP-LUGB系列DN150蒸汽管道流量計原理是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
f = St × V/d 式中: f 渦街發生頻率 （Hz）
V 旋渦發生體兩側的平均流速（m/s ）
St 斯特羅哈爾系數（常數）
這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。
功能特點：
1、可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響；
2、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓；
3、安全防爆，適用于惡劣環境；
4、無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長；
5、采用微功耗*,電池供電的現場顯示型流量計,可不斷電運行兩年以上；
6、溫壓補償一體化設計；
7、電流輸出均為電隔離型,具有良好的共模干擾抑制能力；
8、同時顯示流量值與累計流量值,不必輪流切換；
9、采用抗振動探頭，有效消除外界振動影響；
10、采用分體式信號轉換器，電纜zui長100米；
11、量程比寬達20：1；
12、儀表整體結構設計合理，動態測量范圍寬，壓力損失小；
13、表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
14、現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接。
傳感器端子接線見圖
二.輸出標準4~20mA電流信號的兩線制配線設計
輸出標準4~20mA電流信號的兩線制變送器采用DC24V電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖
三．帶RS-485通訊接口功能的配線設計
帶RS-485通訊功能的采用DC24V電源供電，與其它設備之間采用四線制傳輸方式。儀表端子接線見圖

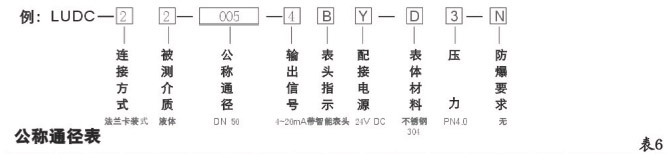

DN150蒸汽管道流量計產品選型
代號 | 通徑 | 流量范圍㎡/h | ||||||
LU-25 | DN25 | 1~10(液體) | 25~60（氣體） | 請查看說明書，DN300以上*使用插入式流量計 | ||||
LU-32 | DN32 | 1.5~18(液體) | 15~150（氣體） | |||||
LU-40 | DN40 | 2.2~27(液體) | 22.6~150（氣體） | |||||
LU-50 | DN50 | 4~55(液體) | 35~350（氣體） | |||||
LU-80 | DN80 | 9~135(液體) | 90~900（氣體） | |||||
LU-100 | DN100 | 14~200(液體) | 140~1400（氣體） | |||||
LU-150 | DN150 | 32~480(液體) | 300~3000（氣體） | |||||
LU-200 | DN200 | 56~800(液體) | 550~5500（氣體） | |||||
代號 | 功能1 | |||||||
N | 無溫壓補償 | |||||||
Y | 有溫壓補償 | |||||||
代號 | 輸出型號 | |||||||
F1 | 4-20mA輸出（二線制） | |||||||
F2 | 4-20mA輸出（三線制） | |||||||
F3 | RS485通訊接口 | |||||||
代號 | 被測介質 | |||||||
J1 | 液體 | |||||||
J2 | 氣體 | |||||||
J3 | 蒸汽 | |||||||
代號 | 連接方式 | |||||||
L1 | 法蘭卡裝式 | |||||||
L2 | 法蘭連接式 | |||||||
代號 | 功能2 | |||||||
E1 | 1.0級 | |||||||
E2 | 1.5級 | |||||||
T1 | 常溫 | |||||||
T2 | 高溫 | |||||||
T3 | 蒸汽 | |||||||
P1 | 1.6MPa | |||||||
P2 | 2.5MPa | |||||||
P3 | 4.0MPa | |||||||
D1 | 內部3.6V供電 | |||||||
D2 | DC24V供電 | |||||||
B1 | 不銹鋼 | |||||||
B2 | 碳鋼 | |||||||
通徑(mm ) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
標志 | 001 | 0012 | 002 | 003 | 004 | 005 | 006 | 008 | 010 | 012 | 015 | 020 | 025 | 030 | 035 | 040 | 045 | 050 |
通徑 (mm) | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | …… | 2000 |
標志 | 060 | 070 | 080 | 090 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | …… | 200 |
DN150蒸汽管道流量計技術參數:
公稱通徑 | 15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式) |
公稱壓力(MPa) | DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
介質溫度(℃) | 壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨） |
本體材料 | 1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 | 壓電式:0.2g 電容式:1.0～2.0g |
精確度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范圍度 | 1：6～1：30 |
供電電壓 | 傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池 |
輸出信號 | 方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
防爆標志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防護等級 | 普通型IP65 潛水型 IP68 |
環境條件 | 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω |
