XZS-B/DK800霍爾轉速傳感器/變送器?
1、接線方式
棕色：+24VDC
藍線：信號輸出
黑色：COM
注意：以實物線標為準
2、傳感器安裝

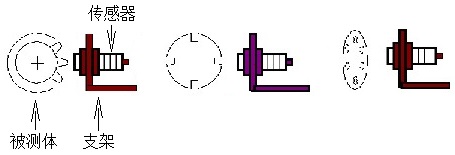

各種安裝測速示意圖
相關說明：
1）齒輪尺寸參數：齒輪外徑：99.3mm；齒數：60；模數：1.57 (以上尺寸只是其中一例，模數在0.5至2均可。)
2）安裝傳感器時使尾部與引出線根部連線與齒輪平面相垂直。
3）傳感器引出線分別為：棕色為電源線;黑色為地線;藍色為信號輸出線。
4）如果開槽，開槽尺寸:寬≥4mm;深≥3mm，開孔尺寸≥Φ5mm。
技術參數：
● 輸出波形：近似正弦波（≥50r/min）
● 輸出信號幅值：50r/min時≥300Mv信號幅值大小;
傳感器鐵芯和被測齒輪齒頂間隙:δ＝0.5～1.5mm ;被測齒輪模數m = 2 ;齒輪 Z = 60;材料:電工鋼;信號幅值大小與轉速成正比，與鐵芯和齒頂間隙的大小成反比
● 工作溫度：-50～+120℃，-50～+200℃（特殊定做）
● 輸出形式：X12K4P四芯插頭或直接引線
● 頻響：>30Hz
● 防護等級：IP68
● 重量：約120g（不計輸出導線）
● 使用時間：連續使用
● 耐振性能：振動（10Hz~2KHz）30g，沖擊100g
● 絕緣強度：1000V 50Hz，1min（通道與外殼）
● 外殼材料：不銹鋼304（可按用戶要求改用其他材料）
g
詳情就在成都航振，您不懂沒事，只需您給我們一個型號，我們就能給你相應的產品，歡迎所有有需求的客戶們來電訂購。
