PR electronics 4114信號調節器
閱讀：933 發布時間：2020-7-11
詢價請加q9439-62050
索取報價
4114

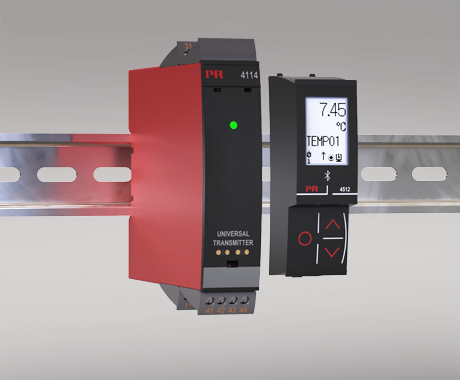

PR electronics 4114 4114 信號調節器
PR electronics PR4114 4114 溫度變送器
PR electronics 5714B 5714B 數顯表
PR electronics 4501 4501 面板
PR electronics 5114B2A 5114B2A 電流變送器
通用發射器
- RTD，TC，歐姆，電位計，mA和V的輸入
- 2線電源> 16 V
- FM批準可在Div。中安裝。2
- 輸出電流和電壓
- 通用交流或直流電源
高級功能
- 可通過可拆卸的顯示面板（4501），過程校準，信號模擬，密碼保護，錯誤診斷和幫助文本（多種語言提供）進行編程。
應用
- 使用RTD或TC傳感器進行線性化電子溫度測量。
- 將線性電阻變化轉換為標準的模擬電流/電壓信號，即從螺線管和蝶形閥或帶有電位計的線性運動轉換。
- 2線制變送器的電源和信號隔離器。
- 具有標準模擬量輸出的過程控制。
- 模擬信號的電隔離和浮動信號的測量。
- 4114是根據嚴格的安全要求而設計的，因此適用于SIL 2安裝。
技術特點
- 當4114與4501顯示屏/編程面板一起使用時，可以修改所有操作參數以適合任何應用。由于4114具有電子硬件開關，因此無需打開設備即可設置DIP開關。
- 綠色/紅色前部LED指示正常運行和故障。
- 出于安全原因，連續檢查重要的存儲數據。
- 3端口2.3 kVAC電隔離。
- 適用于符合ISO-13849的“ d”級性能等級的系統。
環境條件
| 工作溫度 | -20°C至+ 60°C |
| 貯存溫度 | -20°C至+ 85°C |
| 標定溫度 | 20 ... 28°攝氏度 |
| 相對濕度 | <95％RH（無條件） |
| 保護等級 | IP20 |
機械規格
| 尺寸（高x寬x深） | 109 x 23.5 x 104毫米 |
| 尺寸（HxWxD）w / 4501 / 451x | 109 x 23.5 x 116/131毫米 |
| 重量約 | 155克 |
| 含重量 4501 / 451x（大約） | 170克/ 185克 |
| 電線尺寸 | 0.13 ... 2.08 mm 2 AWG 26 ... 14絞線 |
| 螺絲端子扭矩 | 0.5牛頓米 |
| 振動 | IEC 60068-2-6 |
| 2 ... 13.2赫茲 | ±1毫米 |
| 13.2 ... 100赫茲 | ±0.7克 |
通用規格
供應 | |
| 通用電源電壓 | 21.6 ... 253 VAC，50 ... 60 Hz或19.2 ... 300 VDC |
| 保險絲 | 400 mA SB / 250伏交流 |
| 高 所需功率 | ≤2.0瓦 |
| 高 功耗 | ≤2.0瓦 |
隔離電壓 | |
| 隔離電壓，測試/工作 | 2.3 kVAC / 250伏交流電 |
響應時間 | |
| 溫度輸入（0 ... 90％，100 ... 10％） | ≤1秒 |
| mA / V輸入（0 ... 90％，100 ... 10％） | ≤400毫秒 |
輔助用品 | |
| 2瓦 供應（條款44 ... 43） | 25 ... 16 VDC / 0 ... 20毫安 |
| 程式設計 | PR 45xx |
| 信噪比 | 小 60分貝（0 ... 100 kHz） |
| 準確性 | 優于sel的0.1％。范圍 |
| EMC抗擾度影響 | <量程的±0.5％ |
| 擴展的EMC抗擾性：NAMUR NE21，A標準，突發 | <量程的±1％ |
輸入規格
RTD輸入 | |
| RTD類型 | Pt10 / 20/50/100/200/250; Pt300 / 400/500/1000; Ni50 / 100/120/1000；銅10/20/50/100 |
| 每線電纜電阻 | 50Ω（大） |
| 傳感器電流 | 沒關系 0.2毫安 |
| 傳感器電纜電阻（3- / 4-線）的影響 | < 0.002 Ω / Ω |
| Sensor error detection | Yes |
| Short circuit detection | < 15 Ω |
Linear resistance input | |
| Linear resistance min....max. | 0 Ω...10000 Ω |
Potentiometer input | |
| Potentiometer min....max. | 10 Ω...100 kΩ |
TC input | |
| Thermocouple type | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| Cold junction compensation (CJC) via ext. sensor in 5910 | 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C |
| CJC via int. mounted sensor | ±(2.0°C + 0.4°C * Δt) |
| Sensor error detection | Yes |
| Sensor error current: When detecting / else | Nom. 2 μA / 0 μA |
Current input | |
| Measurement range | 0...23 mA |
| Programmable measurement ranges | 0...20 and 4...20 mA |
| Input resistance | Nom. 20 Ω + PTC 50 Ω |
| Sensor error detection: Loop break 4...20 mA | Yes |
Voltage input | |
| Measurement range | 0...12 VDC |
| Programmable measurement ranges | 0 / 0.2 ... 1、0 / 1 ... 5、0 / 2 ... 10 VDC |
| 輸入電阻 | 沒關系 10兆歐 |
輸出規格
電流輸出 | |
| 訊號范圍 | 0 ... 23毫安 |
| 可編程信號范圍 | 0 ... 20/4 ... 20/20 ... 0/20 ... 4毫安 |
| 負載（@當前輸出） | ≤800Ω |
| 負載穩定性 | ≤量程的0.01％/ 100Ω |
| 傳感器錯誤指示 | 0 / 3.5 / 23 mA /無 |
| NAMUR NE43高檔/高檔 | 23 mA / 3.5 mA |
| 在4 ... 20和20 ... 4 mA信號上的輸出限制 | 3.8 ... 20.5毫安 |
| 輸出限制，針對0 ... 20和20 ... 0 mA信號 | 0 ... 20.5毫安 |
| 限流 | ≤28 mA |
電壓輸出 | |
| 訊號范圍 | 0 ... 10 VDC |
| 可編程信號范圍 | 0 / 0.2 ... 1; 0/1 ... 5; 0/2 ... 10; 1 ... 0.2 / 0; 5 ... 1/0; 10 ... 2/0伏 |
| 負載（@電壓輸出） | ≥500kΩ |
| 跨度 | =當前選擇的測量范圍 |
遵守權限要求
| 電磁兼容 | 2014/30 /歐盟 |
| LVD | 2014/35 /歐盟 |
| RoHS指令 | 2011/65 / EU |
| 選管會 | TR-CU 020/2011 |
| EAC LVD | TR-CU 004/2011 |
批準書
