SA-2100軸振動變送器把(電渦流傳感器+振動變送器)融為一體替代產品，又稱“一體化軸振動變送器”。輸出4-20mA電流信號直接與DCS、PLC鏈接，為旋轉機械軸動態監測提供一種簡便、安裝方便、低成本的在線方式。對主機、輔機設備如汽輪機、壓縮機、風機、泵群進行軸振動實時監測，能真正起到對這類設備進行保護。它測量準確、穩定可靠，抗干擾性能強。
● 振動量程：2000um（大量程根據電渦流傳感器量程確定或定制）
● 分辨率：0.05％
● 溫漂：≤0.05/℃
● 工作溫度：-25～+85℃
● 供電電壓：+24VDC
● 輸出電流：4～20mA
● 緩沖輸出：電渦流原始信號
● 負載：≤750Ω
● 頻響：4Hz～1,000Hz
● 外接探頭：8mm渦流探頭（或定制）
● 防護等級：IP44
SA-2100軸振動變送器
一、安裝使用
● 探頭的安裝
1、確保被測面的材質為40CrMo，或其渦流效應與40CrMo相接近。大多數汽輪機、鼓風機等設備的轉軸是用40CrMo材料或與之相近的材料比如45號鋼制造。因此，除非在訂貨時進行特別說明，通常在出廠前傳感器系統采用40CrMo材料試件校準。
2、電渦流效應主要集中在被測表面，由于加工過程中形成的殘磁效應，以及淬火不均勻，硬度不均勻，結晶結構不均勻等都會影響傳感器特性，API670標準推薦被測面殘磁不超過0.5微特斯拉。當需要更高測量精度時應用實際被測體校準。

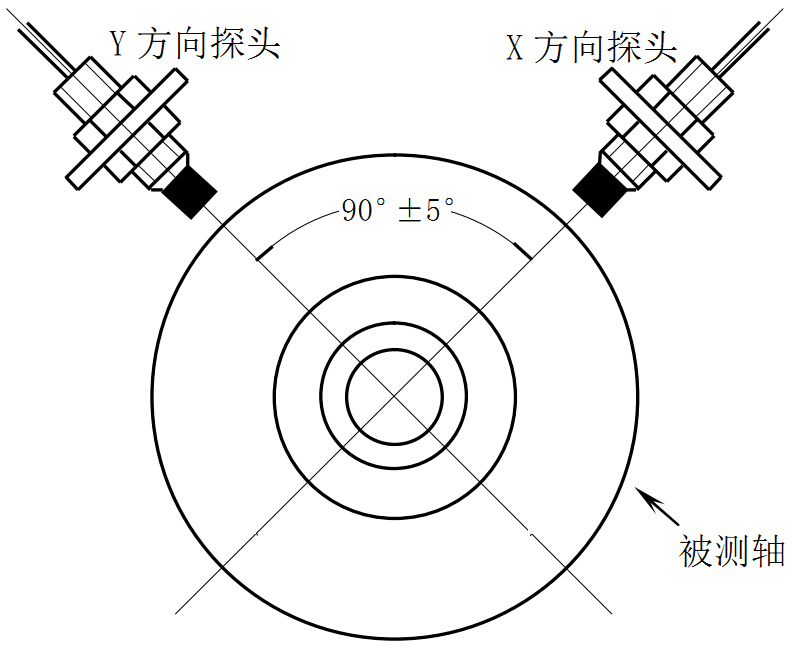

3、測量軸的徑向振動時，每個測點應安裝兩個傳感器探頭，兩個探頭分別安裝在軸承兩邊的同一平面上相隔90°(±5°)。由于軸承蓋一般是水平剖分的，因此通常將兩個探頭分別安裝在垂直中心線每一側45°，定義為X探頭(水平方向)和Y探頭(垂直方向)。通常從原動機端看，X探頭應該在垂直中心線的右側，Y探頭應該在垂直中心線的左側。
圖1.1 軸的徑向振動測量
4、探頭的安裝位置應盡量靠近軸承，否則由于軸的撓度，得到的測量值將包含附加誤差。探頭安裝位置與軸承的大距離見下表。
圖1.2軸的徑向振動測量時探頭的安裝
※ API 670標準規定，軸的徑向振動探頭的安裝位置與軸承的距離要在76mm之內
