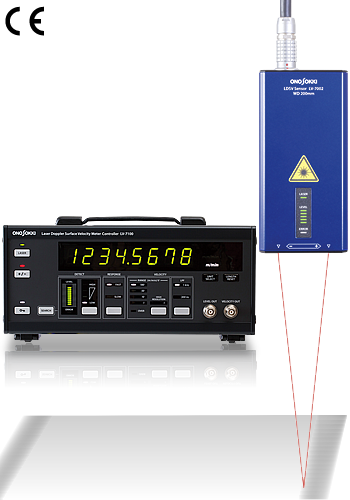

激光平面內測速儀
LV-7000 系列

• 日本小野激光平面內測速儀LV-7000系列
• 日本小野激光平面內測速儀LV-7000系列
•

LV-7000系列是一款高靈敏度，高響應的激光平面內測速儀，可以檢測移動物體和旋轉物體的速度和速度，以及移動距離和長度，而不會觸碰它們。

它可以無接觸地檢測，因此在迄今為止難以測量的地方易于安裝和測量。

通過使用LV-7000系列激光平面內速度計，可以更準確地評估迄今難以評估的產品特性，掌握現象，選擇材料，提高零件質量，減少材料損耗你可以用它等

特點

·無需佩戴激光防護眼鏡，以及激光控制區等限制/管理員。
·采用原裝光學系統和電路進行高靈敏度檢測。支持各種對象。
·由于可以清楚地確認檢測部位，因此可以容易且快速地進行定位和確認。


·激光點小，空間分辨率高。還可以檢測螺紋，線和狹窄區域。
·通過激光檢測不會因磨損而產生劃痕，皺折和變形等皺紋。
·不易受目標彈跳或震動的影響，不會滑動或磨損。
·通過接觸類型檢測困難的垂直行程和負坡度行程位置的速度和長度。
·可以檢測橡膠，樹脂和編織材料的延伸速度和延伸方向。


·在小型傳感器上配備指示器。您可以同時檢查目標和運行狀態。
· 高速響應800 m / s ² 還可以檢測到零速度的急劇啟動/停止。
·兩個速度表可以測量?jī)牲c(diǎn)之間的差異。
·具有高分辨率范圍，可以高分辨率檢測分鐘速度。
·配備大型LED顯示屏，可視性。無論是在桌面上還是在地板上，都可以輕松進行數字確認。
·直接連接大型操作按鈕和功能?？梢院?jiǎn)單快速地操作。
·配備速度輸出，相位差輸出和RS-232C。可根據應用選擇。


• 高靈敏度檢測，激光安全等級2

• 無負載且無接觸即可進行測量

• 操作簡單，功能強大

LV-7000系列激光平面車速表介紹視頻（YouTube）

應用

扭轉和扭轉振動測量

導體，驅動系統，旋轉軸，渦輪，鍛造曲柄，軸扭轉測量和扭轉振動測量

輪胎速度和行為測量

輪胎與接觸面之間的行為差??異，圓周速度變化/差異，扭轉，變形，滑移等

皮帶輪與皮帶的行為測量

曲柄皮帶輪，交流發電機，壓縮機，壓縮機和皮帶速度，滑動，伸展，收縮，差分測量

材料評估測量

材料擴展位置檢測，擴展位置，擴展速度的差異檢測，壓縮和擴展期間的行為檢測

速度/速度不均勻度測量

測量紙張，薄膜，橡膠，織物，無紡布，織物塑料等的速度和速度不均勻性。

繞組長度測量

螺紋，通信電線，電梯用鋼絲，軟管，線束，電線覆蓋長度測量

運輸滑動測量

印刷機，復印機，掃描儀，紙張，織物，無紡布，織物，塑料等運輸過程中的滑動測量

垂直和負梯度傳輸點的速度測量

測量紙張，薄膜，橡膠，織物，無紡布，織物，塑料等垂直/負梯度傳送點的速度/速度不均勻性。

轉速不均勻，旋轉共振測量比較（應用實例）

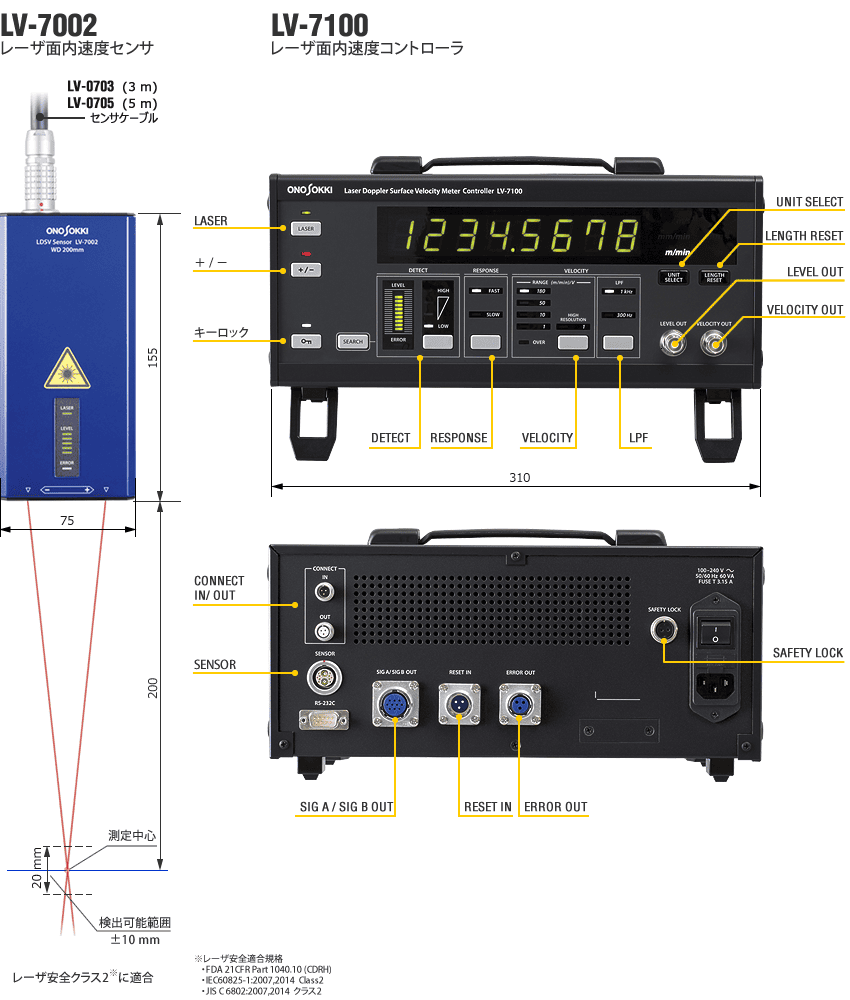

傳感器和控制器外觀

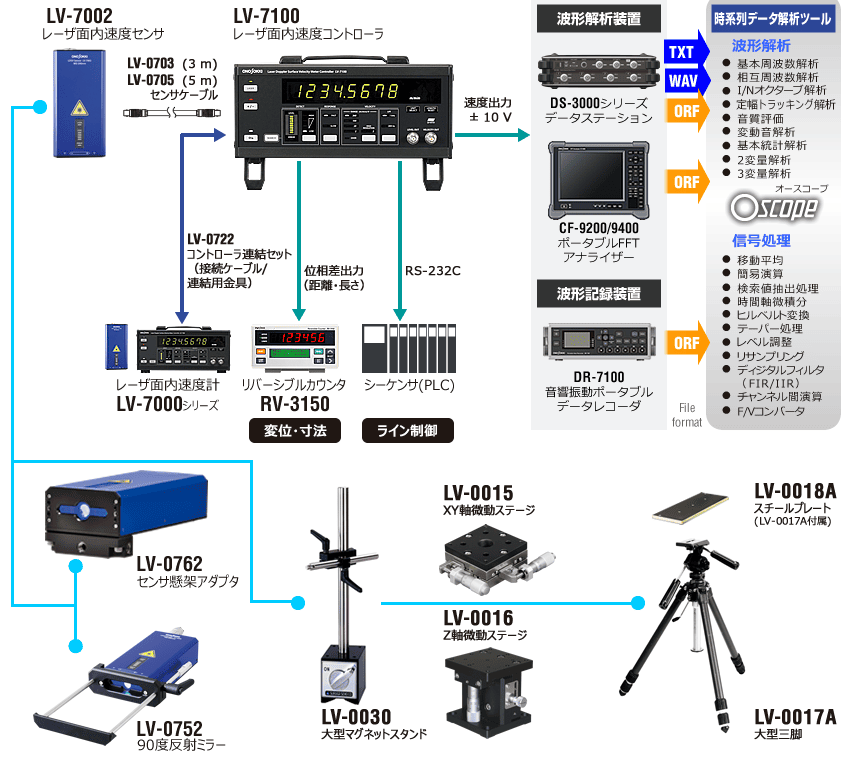

系統配置

（下圖中的波形分析和記錄設備/ RV-3150和時間序列數據分析工具（Oscope）鏈接到相應的產品頁面。）

測量原理

測量原理1.~檢測移動物體的速度?

1.以2θ的角度相交兩個激光束會在相交區域產生干涉條紋。

2.粒子穿過這種干涉圖案的區域（粒子→點）。

3.當粒子穿過干涉條紋時，它們按光→暗→光→暗的順序散射。
此時，- 粒子速度：v - 條紋間隔：d在當散射顆粒（周期），的亮度的頻率F = V / d

4.傳感器的光接收部分接收該散射光（反向散射）并找到頻率f。

5.由于干涉條紋之間的距離d是固定的，因此可以獲得速度v。

測量原理2.-檢測變化的方向和極性 -

如果不能檢測到移動方向或極性，則不能檢測到速度波動或不均勻。因此，通過在AOM（聲光）頻移的兩個激光束的單個頻率時，條紋頻移量⊿f在對應于速度的速度移動v移動方向，極性檢測這是可能的。

由光接收部分檢測到的散射光的強度的頻率F“是，
F” <⊿F：或大于所述移頻頻率低？
f'>⊿f：頻率是否高于換檔頻率？
根據移位頻率確定高低電平的方向和極性。
