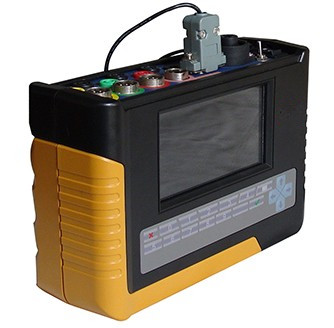

SZ-5519無線高低壓計量裝置綜合測試儀是在用電檢查儀的的功能上增加了無線數傳輸模塊和無線電能采集模塊，實現無線稽查功能，核查高壓和低壓的綜合誤差，全面檢測現場計量系統故障。1臺主機也可配備多臺分機，主機也可單機做為用電檢查儀使用。
整套無線稽查系統由一個無線電能采集模塊、一臺稽查主機、或1-3臺稽查分機組成，小組成系統是一個無線電能采集模塊和一臺稽查主機。實現高低壓計量裝置無線稽查檢測系統。
產品用途
1. 電參數測量(U/I/Φ/P/Q/S/PF/Hz)；
2. 感性和容性電路負載特性判別；
3. 檢測用電設備耗電量/功率測試；
4. 電能誤差校驗；
5. 低壓計量裝置綜合測量；
6. 核查高壓端和低壓計量裝置的綜合誤差；
7. 電網用電質量測量；
8. 電能表準確度測量；
9. 戶表接線檢查，防竊電檢查。
主要特點
1. 主機和分機都采用4.2寸彩色液晶顯示器，一屏顯示所有的測量參數；
2. 主機+模塊工作：無線電能采集模塊采集變壓器二次側電能總表的電能脈沖，由無線方式傳送給稽查主機，稽查主機接收到信號后，通過電能總表的PT變比、CT變比折算出電能總表所計量的系統電能數，并測量用戶表端電壓、電流、功率相位、頻率、功率因數及矢量圖；
3. 主機+分機工作：分機測量變壓器二次側電壓、電流、功率相位、頻率、功率因數及矢量圖，將電能量無線傳輸到主機，主機測量用戶表端電壓、電流、功率相位、頻率、功率因數及矢量圖，并接收分機同步無線信號，自動計算線損率；
4. 自動判別電能表錯誤接線，三相三線48種、三相四線96種，具備全量限錯誤分析功能；
5. 可輸入中文拼音、字母，符號、數字等多信息；
6. 配500A、1000A鉗表，直接測量低壓電流互感器的變比。方便查找CT二次回路中的斷路、接觸不良、內部的匝間短路以及銘牌變比是否與實際變比不相符等故障；
7. 接線仿真功能，儀器在不接入電壓、電流信號的情況下，可模擬現場的各種接線，得出相應的接線結果。可作為培訓查線的工具使用，提高現場工作人員的查線技能；
8. 儀器內無可調電阻，所有誤差全部采用軟件修正；
9. 內置大容量存儲器，可存儲1000組測量數據；
10. 電能累積功能，可以校驗沒有電能脈沖輸出的電能表，或做為測試節能指標；
11. 測量A、B、C三相電壓、電流的波形及2-51次諧波，及時了解電網的供電質量。
技術指標
1. 測量范圍及誤差：
1) 電壓測量：30V-480V，分辨率0.001V ，準確度±0.5 %
2) 電流測量：主機鉗表 50A (過載200%) 分辨率1mA，準確度±0.5 %
鉗表可選5A或500A
模塊（分機），鉗表 500A (過載120%)，準確度±0.5 %
3) 相位測量：0°-360， 分辨率0.01°，準確度±0.5°
4) 頻率測量：45Hz-55Hz，分辨率0.01 Hz，準確度±0.02 Hz
5) 諧波測量：2-51次
6) 有功電能、功率：鉗表50A，準確度±0.5 %
7) 無功電能、功率：鉗表50A，準確度±1.0 %
2. 脈沖輸出特性： 3600脈/kwh
3. 數據存儲量：1000戶數據組
4. 供電電源：PT借電AC 80~480V，功耗：≤7.5VA
插座供電 AC220V市電
5. 使用環境：使用溫度：-15℃~45℃，使用濕度：≤±85%RH
6. 外形尺寸：200×150×60㎜ ， 重量：950g
1. 標準配置明細
1) 主機 1臺
2) 50A鉗形電流互感器 3只
3) 電壓測試線1套
4) 多功能光電采樣器 1套
5) 電能脈沖輸入輸出線1條
6) 使用說明書1份
7) 出廠檢測報告 1份
8) 出廠合格證1份
9) 插座電源線1條
10) 便攜包1個

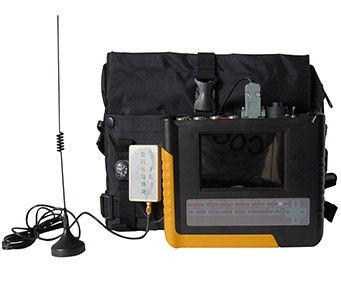

2. 標準配置無線稽查模塊套件
1) 無線電能采集器1個
2) 無線數碼傳輸模塊1個
3) 電壓測試線 1套
4) 500A鉗形電流互感器 3只
5) 天線 2個
6) 附件包 1個
3. 選配件明細
1）稽查分機 套
備注：分機多只能選3套。
