產品簡介
詳細介紹
SZ-168-B光纖端面檢測儀，光纖顯微鏡，采用 3.5 英寸 30 萬像素的液 晶顯示屏，一次性將光纖端面圖像放大 400 倍（以 9 寸監視器為參照），圖像清晰、居中性 好，探測器體積小，便于攜帶，顯示器內置鋰電池，也可使用 110～240V 外接電源供電， 適配器品種全，SZ-168-B光纖端面檢測儀/檢查儀既可檢測公頭（跳線），也可檢測母頭（光 模塊/光器件），是光纖網絡維護、工程施工、器件廠商高端產線的理想工具，廣泛應用于電 信、移動、聯通、廣電、電力、器件廠商高端產線以及大學、科研機構等光學實驗室!
主要特點
◆ 采用了3.5英寸30萬象素的TFT高清晰液晶顯示器將光纖端面圖像一次性放大400倍（以9寸監視器做參照），光纖端面污染、劃痕、凹陷等清晰可見。
◆ 既可檢測光纖跳線（公頭），也可檢測光模塊、光器件（母頭）；
◆ 可檢測的光纖類型有：SC、FC、ST、LC、E2000、MU等所有 PC和 APC 的光纖連接器公頭端面及適配器里面的母頭端面。
◆ 光纖端面圖像居中性好。
顯示器簡介
SZ-168-B光纖端面檢測儀，光纖顯微鏡的液晶顯示器，輕便易于攜帶，面板為 3.5 英寸高清成像，既可使用 110～240V外接電源供電，也可使用內置可充電鋰電池。視頻信號 NTSC 或 PAL 均可。
主要技術參數
放大倍數 | 一次性放大 400 倍（以 9 寸監視器為參照） |
分辨率 | 高達 0.5µm （國際標準µm ） |
調焦方式 | 手動 |
輸出制式 | PAL/NTSC |
存儲溫度 | -25°C -- 60°C |
顯示屏尺寸 | 3.5” TFT-LCD， 960 x 240 pixels |
探測器尺寸 | 170mm x 100mm x 40mm |
尺寸 | 180mm x 40mm x 30mm |
重量 | 1.5KG（整個包裝） |
標準配置清單：
光纖探測器 1 個 | 一次性放大 400 倍（以 9 寸監視器為參照） |
液晶顯示器 1 臺 | 3.5 寸液晶顯示器 |
電源適配器/充電器 1 個 | 12.6V/2A 電源 |
充電電池 | 內置在顯示器里面 |
2.5-U-M 公頭 1 個 | 可檢測 SC/FC/ST 等 PC 公頭端面 |
1.25-U-M 公頭 1 個 | 可檢測 LC 等 PC 公頭端面 |
2.5-U-F 母頭 1 個 | 適用于 SC/FC/ST/E2000 PC 母頭端面 |
1.25-U-F 母頭 1 個 | 適用于 LC 等 PC 母頭端面 |
選配清單：
2.5-A-M | 可檢測 FC/SC/ST/E2000 等 APC 公頭端面 |
1.25-A-M | 可檢測 LC/MU 等 APC 公頭端面 |
SC-A-F | 可檢測 SC-APC 母頭端面 |
FC-A-F | 可檢測 FC-APC 母頭端面 |
LC-A-F | 可檢測 LC-APC 母頭端面 |
SZ-800-Q單眼單筒手持式光纖顯微鏡是一種裝有有效鐳射安全過濾器的光纖檢測儀器，采用防滑抓握設計，常見的放大倍數為 200 倍或者 400 倍，也可根據客戶需求訂做 600 倍和 160 倍，標配有 2.5mm 和 1.25mm 適配器，可檢測的光纖類型有 FC/SC/ST/LC 等， 選配件有：SMA905 和 APC 適配器（斜 8°）等，能快速檢測光纖跳線或者尾纖（俗稱公 頭）上的凹陷、劃痕、污染等，圖像清晰，居中性好，廣泛使用在光通信、半導體等行業， 價格低廉、性價比高，是運營商（電信/移動/廣電/電力等）、工程商野外作業、CTP 激光印 前設備維護、光學實驗室等*的光纖端面檢測工具。
規格參數
◇功率：3AAA 型堿性電池；
◇LED：額定壽命 100000 小時；
◇重量：0.6kg；
◇尺寸：長 220mm ，寬 60mm；高 38mm；
◇控制：剎那開關切換，精細聚焦控制；
◇安全過濾器：內置適配器接口，使用可互換的通用或適配器；
◇常見放大倍數：200 倍或者 400 倍；也可以根據客戶需要定做 600 倍和 160 倍等； ◇標配可檢測的光纖類型有 FC/SC/ST/LC 等，選配可檢測 SMA905 等。
◇清晰度高達 0.75μm；
◇提供黑色便攜軟包 1個；

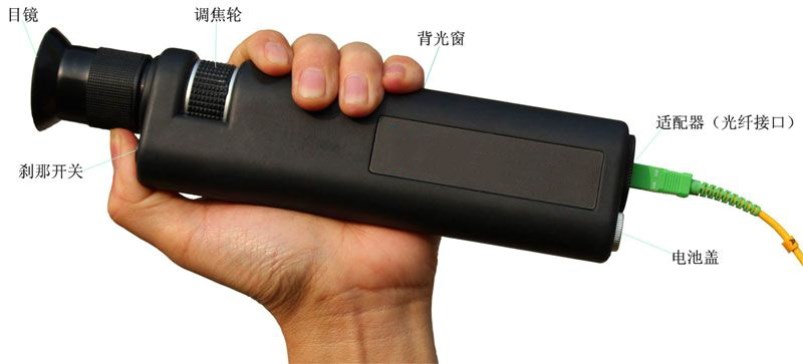

使用方法
◇使用前先打開電池蓋，安裝 3 節 7 號電池，正極朝著“光源開關”方向；
◇將要檢測的光纖（跳線）插入光纖接口，另外一端插入背光窗，效果更好；
◇從目鏡看并按剎那開/關指示燈切換（光照度）；
◇調節焦距輪，找到最清晰的觀測點；
