ZCA不銹鋼真空電磁閥
一、產品概述：
ZCA真空電磁閥安裝在機械式真空泵上的閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空系統封閉，并將大氣通過泵的進氣口充入泵腔，避免泵油返流污染真空系統。真空電磁閥適用的工作介質為空氣及非腐蝕性氣體。ZCA不銹鋼真空電磁閥是工業過程自動化控制系統用的執行器，適用于空氣、蒸汽、煤氣、自來水、蒸餾水、冷凍鹽水等液體介質，同時也可用于粘度小于4°E的油類，廣泛用于紡織、印刷、化工、塑料、制藥、表面處理等生產和科研部門真空管路上起啟閉作用。
二、工作原理：
ZCA真空電磁閥的電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
三、產品特點：
1 、*設計、性能穩定，線圈、不易燒毀。
2 、可在高真空狀態下使用，也可在低壓的系統下使用，達到正負壓同用的優點。
3 、不僅結構簡單、密封性好、而且安裝尺寸小，驅動力矩小，操作簡單，易實現快速啟閉
四、技術參數：
參數↓ 型號→ | ZCA-1 | ZCA-2 | ZCA-3 | ZCA-4 | ||||
工作壓力(Mpa) | -0.1～1.6 | |||||||
介質種類 | 空氣、煤氣、真空等 | 過熱蒸汽、高溫汽體 | 水、油、液體 | 高溫水、油 | ||||
介質溫度（℃） | ≤60 | ≤220 | ≤60 | ≤220 | ||||
電源電壓 | AC220V，其余規格可作特殊訂貨 | |||||||
公稱通徑（） | 15 | 20 | 25 | 32 | 40 | 50 | ||
流量系數(Kv) | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | ||
功率 | AC≤60VA DC≤50W | |||||||

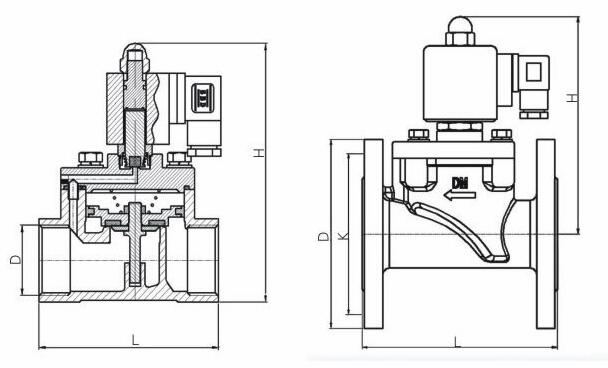

五、產品結構圖：
