| 工作溫度 | 常溫 | 結構形式 | 升降式 |
|---|---|---|---|
| 類型(通道位置) | 二通式 | 零部件及配件 | 配件 |
| 流動方向 | 單向 | 壓力環境 | 常壓 |
| 應用領域 | 醫療衛生,環保 | 種類 | 其他 |
產品簡介
詳細介紹
立式止回閥,不銹鋼立式止回閥依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。嚴格按 GB12235 標準設計制造,閥瓣沿著中心定位作升降運動,襯套采用耐磨性能好,摩擦系數小的特殊材料制作,動作靈活可靠 . 密封性能優良。立式止回閥產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

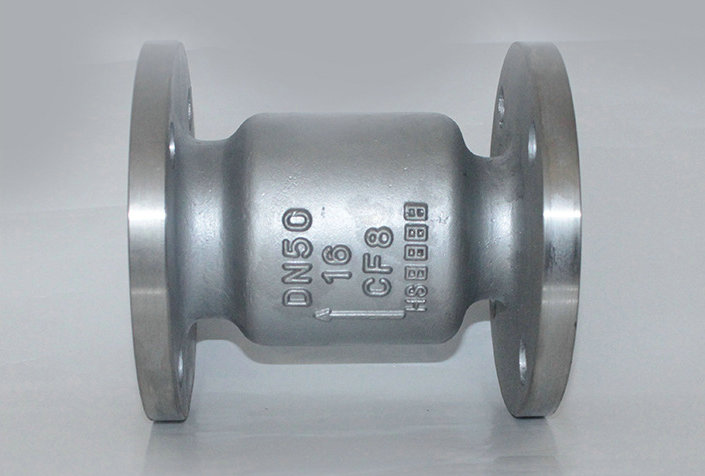

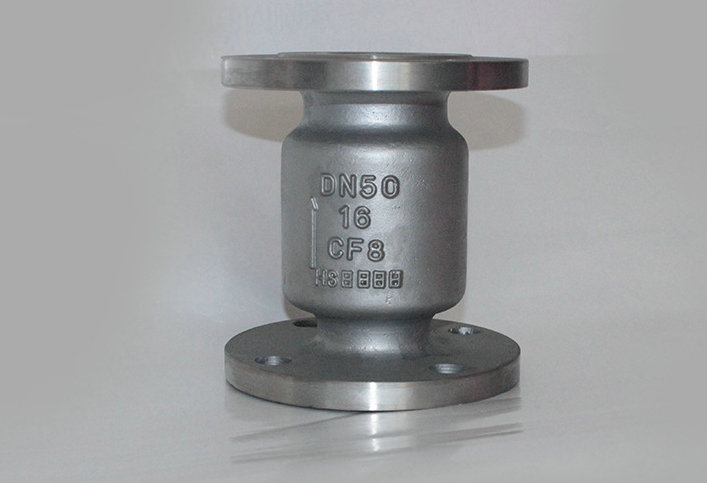

不銹鋼立式止回閥實物圖片
立式止回閥設計標準
| 設計與制造 | GB/T12235 | |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
| 標志 | GB/T12220 | |
| 供貨 | JB/T7928 | |
H41W不銹鋼止回閥結構與特點:
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對*合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、H41W不銹鋼止回閥按國家標準GB/T12235設計制造。
4、H41W不銹鋼止回閥采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、不銹鋼止回閥閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
H41W不銹鋼止回閥技術參數：
| 型號 | 公稱壓力 PN(MPa) | 試驗壓力PS(MPa) | 工作溫度 (℃) | 工作壓力 PN(MPa) | 適用介質 | |
| 殼體 | 密封 | |||||
| H41W-16P | 1.6 | 2.4 | 1.76 | ≤100 | 1.6 | 硝酸類 |
| H41W-16R | 醋酸類 | |||||
| H41W-16A | ≤150 | 硝酸類 | ||||
| H41W-25P | 2.5 | 3.8 | 2.8 | ≤100 | 2.5 | 醋酸類 |
| H41W-25R | 硝酸類 | |||||
| H41W-25A | ≤150 | 醋酸類 | ||||
| H41W-40P | 4.0 | 6.0 | 4.0 | ≤100 | 4.0 | 硝酸類 |
| H41W-40R | 醋酸類 | |||||
