| 3C閥門類別 | 工業 | 工作溫度 | 常溫 |
|---|---|---|---|
| 類型(通道位置) | 二通式 | 零部件及配件 | 配件 |
| 流動方向 | 單向 | 壓力環境 | 常壓 |
| 應用領域 | 醫療衛生,環保,食品/農產品,化工 | 種類 | 其他 |
產品簡介
詳細介紹
Z41W不銹鋼閘閥廣泛應用于石油化工，火力發電廠等石油產品，水蒸氣管道中打開或切斷管道中的介質。
不銹鋼閘閥產品特點
結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
密封面采用不銹鋼和硬質合金，使用壽命長
采用柔性石墨填料、密封可靠，操作輕便靈活
驅動方式為手動、氣動、電動、齒輪傳動
Z41W不銹鋼閘閥結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
不銹鋼閘閥執行標準
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220

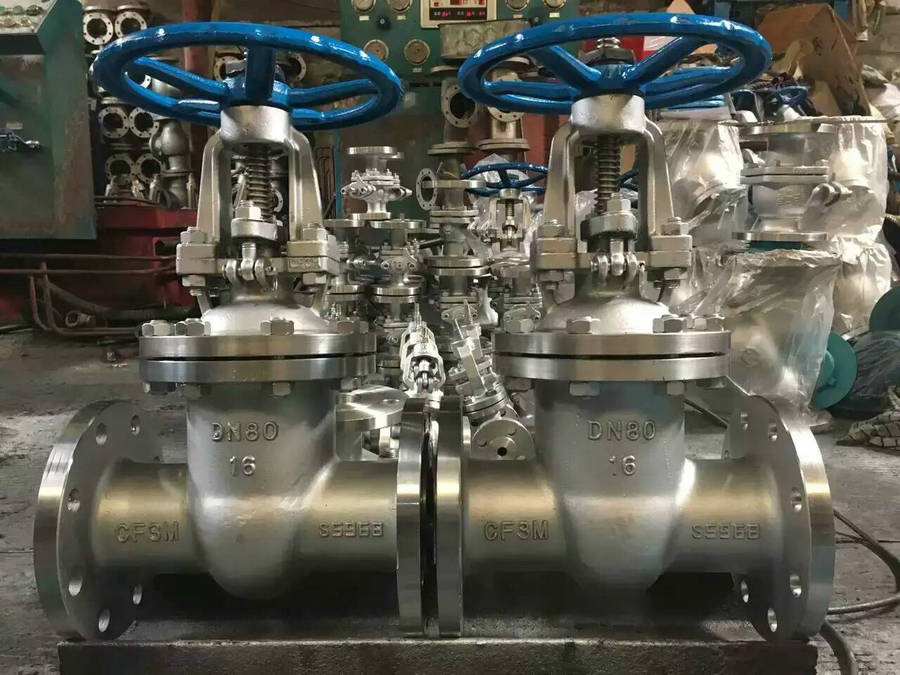

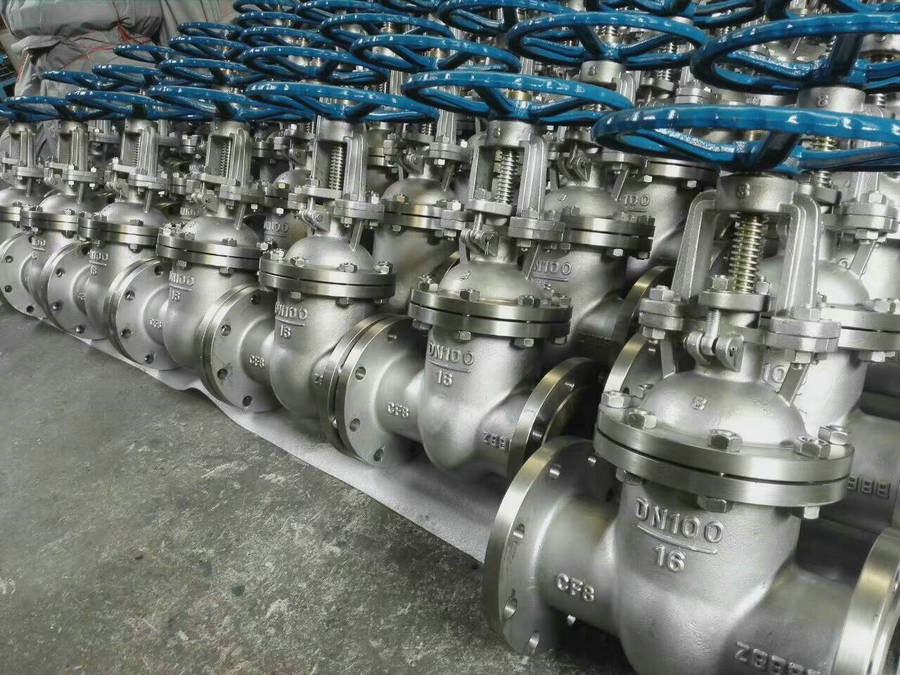

實物圖片
不銹鋼閘閥-性能規范
型號 | 公稱壓力 | 實驗壓力 | 工作溫度(℃) | 適用介質 | ||
強度水（MPa） | 密封（水）空氣（MPa） | 低壓密封空氣（MPa） | ||||
Z41H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸類 |
Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸類 |
Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸類 |
Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
