| 工作溫度 | 常溫 | 公稱通徑 | DN50-1200mm |
|---|---|---|---|
| 結構形式 | 其他 | 類型(通道位置) | 直通式 |
| 零部件及配件 | 執行器 | 流動方向 | 單向 |
| 壓力環境 | 常壓 | 種類 | 其他 |
產品簡介
詳細介紹
一、產品簡介：
D641X氣動法蘭軟密封蝶閥由軟密封法蘭式蝶閥與活塞式氣動執行器構成，活塞式氣缸具有力矩大開啟速度快的特點，另外再配上電磁閥可以實現對閥門的*控制。另外雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
二、執行機構：
氣動法蘭軟密封蝶閥采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
三、主要參數：
閥門型號：D671X/F/，D641X/F/等。 |

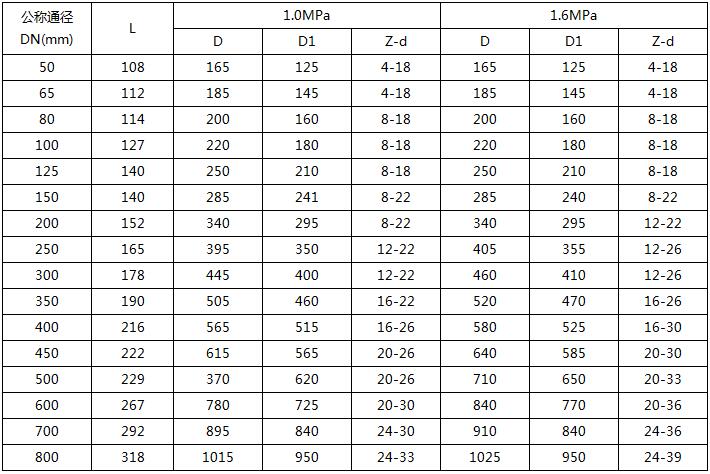

四、外形尺寸：
|
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：截止閥、球閥、蝶閥、閘閥以及各種電動、氣動閥門。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶蕞真誠的回顧。
