| 工作溫度 | 常溫 | 結構形式 | 浮動球 |
|---|---|---|---|
| 類型(通道位置) | 三通式 | 零部件及配件 | 執行器 |
| 流動方向 | 單向 | 壓力環境 | 常壓 |
| 種類 | 其他 |
產品簡介
詳細介紹
產品簡介：

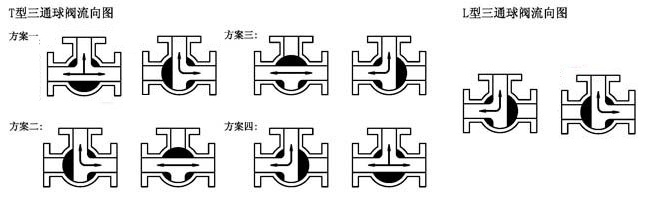

上海眾野閥門Q644F、Q645F氣動法蘭三通球閥分L型和T型，L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動法蘭三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
產品特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
3、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
4、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
5、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
6、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
技術參數：
☆閥體
閥體形式 | 三通鑄造球型閥 |
公稱通徑 | DN15～200mm |
公稱壓力 | 國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
法蘭標準 | JIS、ANSI、GB、JB、HG等 |
連接形式 | 法蘭式、螺紋式(適用于1/2"～2") |
閥蓋形式 | 整體式 |
壓蓋型式 | 壓板壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
☆閥內件
閥芯形式 | O型球體閥芯 |
流量特性 | 快開特性 |
☆執行機構
執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -20～+90℃ |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
※注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
控制方式：
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：截止閥、球閥、蝶閥、閘閥以及各種電動、氣動閥門。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶蕞真誠的回顧。
