一體化電磁流量計結構簡單、使用壽命長特別適合工業上管道、渠道、小型河道的流量測量以及環保處理方面的各種導電液體測量，廣泛用于市政供水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門。

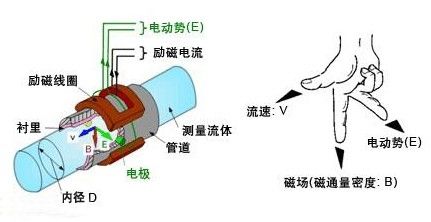

基本原理是法拉第電磁感應定律，即測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電動勢，電動勢的方向按“弗來明右手規則”，感應電勢的大小由下式確定：
Ex=BDv
式中Ex—感應電勢，V;
B—磁感應強度，T
D—管道內徑，m
v—液體的平均流速，m/s
測量管道通過不導電的內襯(橡膠，特氟隆等)實現與流體和測量電極的電磁隔離。測量管上下裝有激磁線圈，通激磁電流后產生磁場穿過測量管，一對電極裝在測量管內壁與液體相接觸，引出感應電勢，送到轉換器。
注意：在不導電的管道上使用電磁流量計時需要安裝接地環。
具體的計算方法有：
流量Q=管道橫截面積S×流速V
S=πD2/4
Q:流量（m³/h）
D:管道內徑
V：流速（m/h）
導體中產生感應電動勢。其感應電動勢E為：
E=KBdV
流量Q為： Q=3600×V×S
式中：K—儀表系數
B—磁感應強度(T)
d—電極間距(m)
V—流體平均流速(m/s)
S—導管內截面積(m2)
測量流量時，導電性液體以流速V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過與液體直接接觸的電極檢出。對于流量計S、B、d為常量，所以流量與感應電動勢E(或流速V)的大小成正比。
一體化電磁流量計技術參數：
◆儀表精度：管道式0.5級、1.0級；插入式2.5級
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
◆流速范圍：0.2～8m/s
◆工作壓力：1.6MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
橡膠材質襯里≤65℃
◆防爆標志：ExmibdⅡBT4
◆防爆證號：GYB01349
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
分 離 型： 傳感器IP68(水下5米，*于橡膠襯里)
轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485或CAN總線
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆大功耗：≤10VA

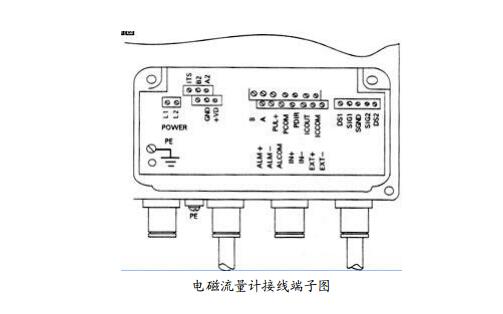

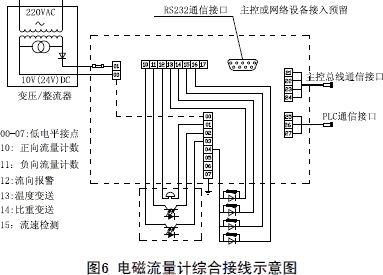

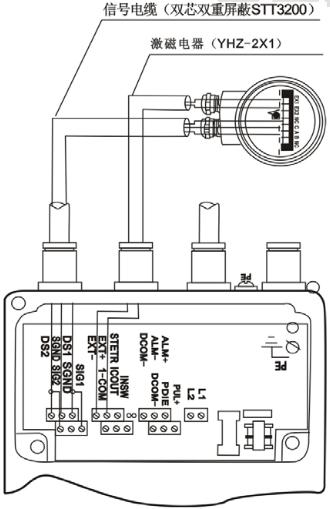

接線圖
對于電磁流量計本身部件的檢測主要采用儀表法。
電磁流量計主要由：勵磁系統、電極組件、測量管組件、信號轉換器四個部分組成，對流量計的檢測主要是針對這些部件的好壞情況進行的。檢查傳感器的勵磁線圈阻值、信號線之間的絕緣電阻、接地電阻等項目是否符合出廠前的標準，電磁流量計轉換器零點、輸出電流等是否滿足精度要求。
對電磁流量計本身的檢測所需要儀器和工具為：
萬用表一臺，SUPCON X319 過程校驗儀一臺，500V 兆歐表一臺及常用工具。
具體檢測方法如下：
1.勵磁系統的檢測
(1)測量勵磁線圈阻值判斷勵磁線圈是否有匝間短路現象（測線 號“EXT+”與“EXT-”之間的電阻值），電阻值應在 30 歐~170 歐之 間。若電阻與出廠記錄相同，則認為線圈良好，進而間接評估電磁流 量計傳感器的磁場強度未發生變化。
(2)用 500V 搖表測量勵磁線圈對地（測線號“GND”和“EXT+” 或“EXT-”）絕緣電阻來判斷傳感器是否受潮，電阻值應大于 20 兆歐。 (3)用校驗儀(SUPCON)測試勵磁電流值（轉換器端子“EXT+”和 “EXT-”之間），勵磁電流正負值應在規定的范圍，大致為 137（± 5%）mA。
2.電極組件、測量管組件檢測 測量電極與液體接觸電阻值（在通有介質的情況下，測線號 “SGND”和“SIG1”及“SGND”和“SIG2”），以判斷電極是否存在對 地短路，極間短路的情況，間接評估電極、襯里層表面大體狀況。如 電極表面和襯里層是否附著沉積層，沉積層是具有導電性還是絕緣 性。它們之間的電阻值應在 1 千歐~1 兆歐之間，并且線號“SGND” 和“SIG1”及“SGND”和“SIG2”的電阻值應大致對稱。若電極結構， 當結垢為高阻抗時，電極測得的電壓值變小，測得的流量變小，甚至 不能正常工作，若結構為高電導率物質，則有可能使兩電極短路，無 法測量。
