DN40空氣流量計4-20mA輸出操作說明如下所述：

1.1接通電源

1.2按“ +”鍵，出現“輸入密碼：XXXX”，然后按“ E”鍵，出現“輸入密碼：0000”，按“ +”鍵，“ 0”更改為“ 2”，然后按Shift鍵“▲”，第三個“ 0”變為“ 1”，密碼為“ 2010”。

1.3按下“ E”鍵，進入參數設置模式。首先選擇流量單位，先按下“ E”鍵，然后再按下“ +”鍵，選擇所需的流量單位。選擇完成后，按“ E”鍵確認。然后，按“ +”鍵，輸入“算法選擇”，按一次“ E”鍵，然后按“ +”鍵，如果要測量質量流量，請選擇“常規質量流量”，如果要測量體積流量，選擇“常規體積流量”。選擇完成后，按“ E”鍵確認。同樣，輸入流量系數，滿量程輸出流量，密度設定，流量下限切除，累計量清除。

注意：在設置參數的過程中，輸入每個設置后，先按“ E”鍵，然后按“ +”鍵進行修改，修改后，按“ E”鍵進行確認。確認后，繼續進行操作下一項。

1.4完成上述步驟后，首先按“ S”鍵，界面出現“輸入密碼：XXXX”，再按“ +”鍵。可以*退出參數設置狀態，恢復正常工作儀器的

1.5小數點的出現：例如，設置流量計系數212.6，在“流量系數”界面上，按一次“ E”鍵，出現“ 0”，然后按“ +”鍵，將“ 0”更改到“ 2”，按Shift鍵“▲”，將第二個“ 0”更改為“ 1”，按照相同的方法將第三個“ 0”更改為“ 2”，然后按Shift鍵，反復按“ +”鍵，直到出現小數點。

1.6“滿量程輸出流量”設置，直徑和密度決定“數字滿量程輸出流量”的大小。 DN100為表格，如果密度為3，則取決于氣體測量范圍的條件，DN100標準測量范圍：。然后在100-1000m³/ h的“滿量程輸出流量”上設置3t / h。 “滿量程輸出流量”表示20mA電流輸出時的大流量，因此，“數值滿量程輸出流量”大于標準測量范圍的大值，以防止實際流量超過標準介質流量。

如果滿量程輸出值流出廠設置不合適，則可以在現場進行調整。不影響測量精度。

1.7下限切除流量設置。首先下限切除流量為“滿量程輸出流量”的百分比。如：“滿刻度輸出流量”設置為3t / h，“下限切除流量”設置為5％，即被切除的0.15噸/小時。

原理

介質以一定流速流過三角柱體時，在三角柱體兩端后產生一個交替的旋渦帶，稱之為“卡門渦街”（圖2），于是在發生體兩端產生壓力脈動，從而使檢測體產生交變應力，封裝在檢測探頭體內的壓電元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，放大器將這種電荷信號進行放大、濾波、整形成方波送至積算儀進行處理和顯示。在一定雷諾數范圍內（2X104~7x106）旋渦的釋放頻率f與流速V及旋渦發生體的迎流面寬度d之間的關系可用下式表示: f=Sr.v/d， 式中: Sr為斯特勞哈爾數，在曲線的Sr=0.16的平直部分只要測出旋渦頻率f就可測出流體流速。從而達到測量流體流量的目的。（圖3）

技術參數

★測量介質：液體、氣體、過熱/飽和蒸汽

★測量范圍：正常工作范圍，雷諾數為20,000~ 7, 000, 000；測量可能范圍雷諾數為8, 000 ~ 7, 000，

★準確度：a.液體，指示值的+1.0%；

b.氣體，指示值的+1.5%；

c.蒸汽，指示值的土1.5%；

★重復性：準確性的1/3；

★輸出信號：a. 三線制電壓脈動 低電平； 高電平：大于4V：占空比50%

b.二線制電流4mA ~ 20mA

c.三線制電流4mA ~ 20mA

d.RS-485通訊接口

★工作電源：外電源； +24VDC；內電源3.6V鋰電池

★介質溫度：普通型： -40℃~ +130℃；

高溫型： -40℃~ +250℃；

            特高溫型：-10℃~ +350℃可選；

防爆型： -40℃~ +80℃；

★工作壓力：2.5MPa（注: 應用戶要求，可提供其它壓力等級的流量計，需定做）

★大力壓力： 86KPa ~ 106KPa；

★殼體材質：a.碳鋼；b.不銹鋼（1Cr18Ni9Ti）

★規格（管道內徑）：20、25、32、40、50、65、80、100、125、150、200、250、300

★環境溫度： -30℃~ +60℃

★相對溫度： 5% ~ 95%

★保護等級： IP65

★防爆類型：隔爆型；防爆標志：Exd I BT4

★工作狀況下流量范圍（單位: m3/h）

見表1（注:如果用戶要求下限低，請來電告之，可定做）

DN40空氣流量計安裝方向不能裝反
　　渦街流量計上標注“→”與工藝介質流向應一致,大管徑插入式渦流街流量計的傳感器要與管道軸線垂直,法蘭連接型則應與工藝管道同軸。
渦街流量計安裝時應保證上、下游直管段的長度
(1)渦街流量計對前后直管段的一般要求是:前20D,后5D(D為相連工藝管道內徑),閥門一般設計在流量計的下游側。

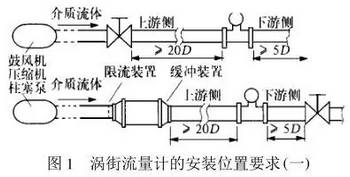

(2)當流量計安裝在壓縮機、鼓風機、柱塞泵的出口時,流量計的上游側需加裝閥門,這種情況,為保證流量計的測量準確度,除上游直管段長度不小于20D外,能在上游側加裝限流或緩沖裝置,如圖1所示：

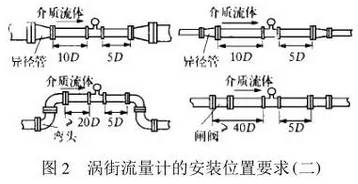

(3)對于有變徑要求的工藝管線,前后直管段的長度分別保證不小于10D和5D就可以了;如果必須在流量計的上游側選用閘閥,那么前直管段的長度不應小于40D,如圖2所示。

(4)溫度、壓力等取源部件應安裝于渦街流量計的下游側,距離要求如圖3所示：渦街流量計與取源部件的距離要求。

安裝渦街流量計應保證工作狀態時渦街發生器內部充滿介質
　　渦街流量計可以測量液相、氣相和蒸汽三種介質的流量,同時可在水平、豎直甚至任何角度位置的管道上安裝,但是,不論哪一種情況,都必須保證工作狀態時流量計內部能夠*充滿同一種介質。
(1)對于相連接的工藝管道,其內徑不應小于流量計內徑,法蘭連接時所用墊片內徑應大于流量計本身內徑,否則會產生氣泡或負壓真空,影響測量準確性。

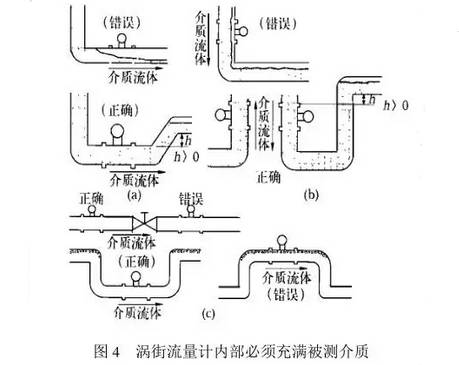

(2)測量液體介質水平管道安裝時,應避免由于管道布置不當而使流量計內部滯留氣泡,如圖4(a)所示;在豎直管道安裝時,要求介質的流向朝上,當流向朝下不可避免時,應考慮戒除因重力作用形成的負壓,避免造成流量計內部不能*充滿被測介質,如圖4(b)所示。

管道清洗與吹掃時的注意事項
　　管道清洗與吹掃不能連同流量計一起進行,法蘭型渦街流量計應使用替代短節臨時把流量計換下,插入式流量計先將流量計拆下來,然后進行清洗或吹掃,以免流量計損壞。
渦街流量計的使用環境
(1)渦街流量計的類型很多,不同類型、不同型號的流量計的使用范圍是不同的,如環境溫度、介質溫度、測量精度和管徑大小等,安裝時應注意其型號及其它技術參數,并根據其技術要求采取相應的措施。
(2)渦街流量計安裝應遠離動力線路、大功率電氣設備以及其它強電磁干擾場所。
(3)旋渦型流量計對振動的影響較為敏感,所以選擇安裝位置時應遠離振動區域,如必須安裝在振動區域,則應在相連接的管道上加裝管道支架以固定。
渦街流量計的接地要求
(1)除按規范要求的信號接地和電纜屏蔽接地外,流量計本體也應接地,接地阻值符合設計要求。如設計無要求一般應小于10Ω。
(2)當渦街流量計的傳感器與變送器分體安裝時,應保證連接電纜的電氣連通性,一般都配有連接電纜,接線時應保證屏蔽層的跨接良好。
