產品簡介
詳細介紹
DN15蒸汽流量計具有結構簡單，不用導壓管；測量范圍大，量程比可達10：1；壓力損失小等優點，在飽和蒸汽流量測量中占的比重在增加。其安裝難易程度與孔板相似，對直管段有一定的要求。但也有不足之處，如：定期檢定一般用戶做不了，需要拆下送檢；其穩定性受流速的影響，應力式渦街流量計對振動較敏感，易受管道或設備振動的影響而出現測量誤差，其還受溫度的限制，通常不能超過300℃(渦街流量計適合飽和蒸汽流量測量，不能用于過熱蒸汽流量測量)。還滿足不了測量多相流，如濕度較大的飽和蒸汽。
技術指標：
1 、確度等級： 液體 1.0 級、氣體 1.5 級（標準流量范圍內）；
2 、公稱壓力： ① 通徑 ≥ DN200mm 2.5MPa ； ② 通徑 ≤ DN150mm 4.0MPa ； ③ 6.3 MPa ～ 25 MPa （協議定貨）；
3 、被測介質溫度： 40 ℃～ 200 ℃， 280 ℃， 350 ℃；
4 、壓力損失： 阻力系數 Cd ≤ 2.4 ；
5 、重復性誤差 % ： ≤ 1/3 準確度等級值；
6 、流量范圍： 8 ： 1 ～ 40 ： 1
7 、供電電源： 12 ～ 24VDC ；36V鋰電池；
8 、輸出信號：電壓脈沖：低電平≤0.5V，高電平≥5V 標準信號：電壓信號：0~5V，1~5V 電流信號:0~10mA,4~20mA
9、使用環境條件：溫度-40~55℃：相對濕度5~90 %
產品特點：
1 、小流量值低、流量范圍大；
2 、結構簡單，無運動磨損部件；
3 、測量精度高，阻力損失??；
4 、安裝方便，維修簡易；
5 、完整的傳感器通徑，具有 10mm ～ 500mm 的 20 種不同通徑的傳感器；
6、可遠距離傳輸流量信號，與計算機聯網，實現集中管理。
適用
●高溫導熱油
●一般液體或氣體
●壓縮空氣
●飽和及過熱蒸汽
●天然氣
流量范圍
儀表口徑 (mm) | 液體 | 氣體 | ||
測量范圍 (m3/h) | 輸出頻率范圍 (Hz) | 測量范圍 (m3/h) | 輸出頻率范圍 (Hz) | |
25 | 1.2～16 | 25～336
| 8.8～55 | 190～1140 |
40 | 2～40 | 10～200 | 27～205 | 140～1040 |
50 | 3～60 | 8～160 | 35～380 | 94～1020 |
80 | 6.5～130 | 4.1～82 | 86～1100 | 55～690 |
100 | 15～220 | 4.7～69 | 133～1700 | 42～536 |
150 | 30～450 | 2.8～43 | 347～4000 | 33～380 |
200 | 45～800 | 2～31 | 560～8000 | 22～315 |
250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
300 | 95～2000 | 1.2～24 | 1360～18000 | 16～213 |
(300) | 100～1500 | 5.5～87
| 1560～15600 | 85～880 |
(400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
(500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
(600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
(800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
(1000) | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
>(1000) | 協議 |
| 協議 | |

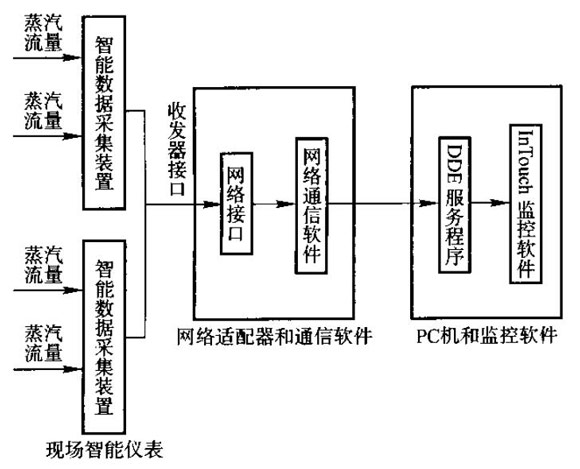

DN15蒸汽流量計蒸汽流量計量監測系統如圖1。
它由工業PC、智能數據采集裝置、網絡接口裝置(網絡適配器)和雙線線通信介質組成。智能數據采集裝置完成對現場蒸汽溫度,壓力,流量變量的采集和處理,并輸出數字通信信號。網絡接口及通信軟件實現PC機與現場智能裝置之間的雙向數據通信,起到“上傳下達”的橋梁作用。PC機和監控軟件實現網絡管理功能,并通過人機界面對現場數據進行監測及對現場智能裝置進行操作,以完成蒸汽計量任務。
常用的幾種渦街流量計
①圓柱渦街流量計
圓柱渦街流量計柱體斷面輪廓是圓。圓柱具有較高的Sr數(約0.20),但圓柱需要采取邊界層控制措施才能在圓管內形成穩定渦街。通過采用抽吸作用邊界層控制技術、橫向流檢測方法和置于橫流孔中的熱絲,再加上恒溫電路來檢測橫向脈動頻率。圓柱直徑與管道直徑一般不具有固定比值,即采用同一柱體用于不同管道。由于采用小柱寬比(圓柱的寬度與高度之比),壓力損失小,便于制成插入式大口徑的流量測量。圓柱形狀簡單,但是邊界層控制技術的要求使結構復雜化了,同時由于圓柱體用于不同的管道,使得管內流速分布的變化影響著儀表的精度。一般地,圓柱渦街流量計多采用熱絲檢測。
②矩形柱渦街流量計

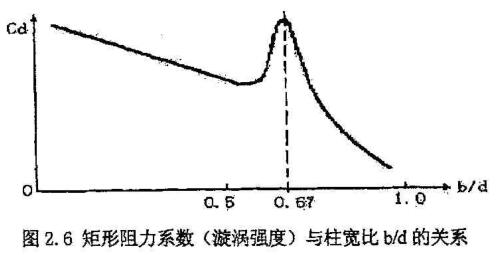

矩形柱形狀簡單,利于大批量生產,由于形狀變化快,漩渦強度大,渦街信號強烈。實驗表明,矩形柱體的長寬比bd對漩渦強度有明顯影響,漩渦強度和阻力損失是b/的函數,如圖2.6所示。當bMk0.67時,漩渦達到程度,此時的阻力系數Cd也增到一個及大值,b=0.67的矩形柱,Sr數約為0.166目前存在的問題是,bd=0.67的矩形柱,其Sr線性度并不是狀態,同時壓力損失大。目前采用的檢測方法是差動電容檢測脈動壓差
③三角柱渦街流量計
這是一種具有較好發展潛力的柱形,柱體斷面是等腰三角形切去三個頂角,同時底邊迎向流體,如圖2.4所示。三角柱漩渦強度適中,渦街穩定而規則,在較寬的e數范圍內有線性度很高的Sr數。頂角a和柱長b是相關尺寸。研究結果表明:較大的長寬比b/a(長度為b,寬度為d)有利于高流速時渦街的形成和穩定,而較小的bd值則漩渦較強,在低下具有較好的性能。一般采用1,2-1.5為宜,角為30°-45°。應該指出的是隨著b以不同,Sr數也不同,其值在0.14-0.17之間,當bd=1,32(Ga-38°)dD0.28時(D是管徑),S=0.16。一般采用d/D-0.28,該比值渦街強烈,阻力損失也適中,儀表常數對柱寬的變化規則也不甚敏感。三角柱形采用的檢測方法,現已發展到十多種系列幾十種規格的三角柱渦街流量計。
④梯形或T形柱渦街流量計
這兩組柱型實質是三角柱的變型。不難看出當三角柱項角切去部分較大時便成梯形柱。這種柱型與三角柱相比,采用應力檢測方法更為有利。而T形柱的長寬比應與三角柱接近,T型的尾部平直便于安裝差壓傳感元件,適用于采用外置熱敏電阻的檢測方法
⑤組合柱型渦街流量計
除了上述幾種基本柱型以外,在渦街流量計發展過程中,陸續出現了一些形狀及結構比較復雜的柱型。采用形狀復雜的柱型或者組合柱型的目的,是為了進一步加強漩渦的強度,加強渦街的穩定性,或者是為了便于裝設敏感元件。組合柱型由于形狀復雜,不易制造裝配,同時復制性差,一般不易采用。
