導熱油流量計的結構：
節流件：標準孔板、標準噴嘴、長徑噴嘴、1/4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等 取壓裝置：環室、取壓法蘭、夾持環、導壓管等 連接法蘭(國家標準、各種標準及其它設計部門的法蘭) 、緊固件。 測量管。
孔板流量計的安裝要求：對直管段的要求一般是是前10D后5D，因此在選購孔板流量計時一定要根據流量計的現場工礦情況來選擇適合現場工礦的流量計。
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加。
焊接式孔板流量計外形尺寸圖
導熱油流量計工作原理
節流裝置測量流量的原理是依據著名的伯努力流體力學原理。如圖（1）所示在管道中安放一只節流件，有流體流過節流件時，會在節流件兩側產生一個壓力差（差壓P），這時的流量與差壓的平方根成正比，即：
體積流量：
式中：A：常數
C：流出系數
β：直徑比（= d / D）
d：節流件孔徑（mm）
ε：可膨脹性系數
△P：節流件前后的差壓（Pa）
ρ：工況下流體密度（kg/m3）
圖1 節流裝置測量原理圖
導熱油流量計分類及結構簡圖
1、分類
①按法蘭夾裝方式分類
（1）焊接式 （2）法蘭夾裝式
②按取壓方式分類
（1）角接鉆孔取壓； （2）角接環室取壓
（3）法蘭取壓； （4）徑距取壓；
2、結構及簡圖
① 圖 2標準環室孔板節流裝置結構圖
1、法蘭 2、導壓管
3、前環室 4、節流件
5、后環室 6、密封墊片
7、螺栓 8、螺母
圖2 標準環室孔板結構圖
四、結構及簡圖
②各種標準孔板結構，見圖3
導熱油流量計安裝與使用注意事項
1、核準參數：安裝前務必先核準現場工況條件，確認節流裝置計算書的所有參數與安裝點工況條件參數*相同后，才可進行安裝，否則必須進行必要的修正或補償。
2、方向：節流裝置的孔板提柄上或法蘭外圓面上分別有“+”、“-”號，“+“為上游側（迎著流體過來的方向），不得裝反。
3、插入深度：環室取壓孔板，插入深度為管道與環室之間距離為2~5mm，但不能將管道頂到環室，否則管道受熱膨脹便會頂壞環室。鉆孔取壓孔板，突入孔板內的管道，任何一點不得擋住取壓孔。
4、系統吹掃：節流裝置安裝完畢既應吹掃，此時應先將節流件（孔板片）拆下，以免管道內雜物刮傷孔板片或堵塞引壓管，待吹掃完成后再裝好，方向為流體流動方向與孔板上的箭頭同向。注意擰緊以保證密封。
5、調零：吹掃安裝完成后，將三閥組中間閥開啟，此時差壓值應為零，如果不是，就必須要歸零，方法是按住左下角按鍵不動20秒鐘，松開后即可。
6、最后將三閥組中間閥慢慢關閉（必須關嚴），正負引壓管上部的截止閥全部開啟，孔板即可正常工作。
7、安裝同軸度要求：節流件與管道必須同心，偏心距離不大于0.0025D，用戶在焊接操作時應予注意或采取必要的措施。
8、孔板一般都要配合差壓變送器使用，導壓管與差壓變送器連接時要注意正負壓不要裝反，“H”為正，“L”為負；
9、正負取壓口引出的導壓管在任何情況下都要保持平行；
10、如必須裝調節閥，則建議把調節閥裝在下游計算書上要求的直管段長度之后。
11、被測介質為氣體或蒸汽且溫度和（或）壓力有較大波動時，應進行溫度和（或）壓力補償。壓力變送器裝設在上游1D處，熱電偶裝設在下游1D處。
12、在差壓訊號管線上不得有可能積留液體或氣體的袋形空間，如不能避免時，應裝設集氣器（或排氣閥）和沉降器（或疏水器）。
13、變送器零點漂移也會引起測量誤差，使用過程中應定期對差壓變送器進行校準。
14、除須經常對導壓管進行檢查，以防堵塞外，對室外的導壓管應予適當保溫，以防凝固或凍結。如管線（垂直段）相當長，應避免由于溫差導致的虛假壓差，此時建議把兩根差壓管線靠近敷設并一起包在保溫層內。
15、差壓管線應有支架，以避免振動和有力作用在差壓計上。
16、節流裝置現場吊裝時，嚴禁用鐵絲、鋼絲、吊鉤穿入節流件喉部孔徑，以防止銳口損傷，影響精度；
17、節流裝置使用一段時間后，由于液體中有固體顆粒，氣體中有液體小滴或其它雜質，尖銳的入口將被磨鈍，從而使流出系數增大，造成附加誤差，此時應考慮調換節流件；另外，節流裝置長期使用后，在孔板上游側下角容易堆積污物，這會使流出系數變化，因此要定期檢查，排除污物。
18、導壓管：導壓管的材質應按被測介質的性質和參數而定，其內徑過小和長度太長會使信號嚴重滯后或失真，建議參照表（一）確定。

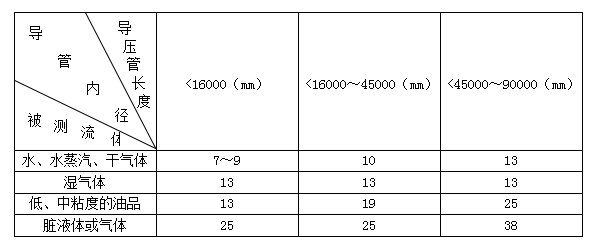

表（一） 導壓管的內徑和長度
19、對于直管段的要求
對節流裝置上下游直管段長度的規定和要求：
IS05167標準中孔板與阻流件之間所要求的直管段長度比β有關（β=d/D, d為孔板開孔直徑，D為管道內徑），具體長度見下表（二）：
表（二） 節流件上下游側最小直管段長度
注：1）表中直管段長度均以實際管道的公稱直徑DN的倍數表示。
2）不帶符號的值為“零附加不確定度”的值。
3）帶符號的值為“0.5％附加不確定度”的值。
4）當用戶工藝管段布置不能滿足表二的規定時，可采用加裝整流器（流動調整器）。否則測量精確度會有所降低。
20、不同介質安裝位置選擇：
氣體取壓口在管道上部；液體取壓口在側面以下，但不要在正下方，沉積顆粒會堵塞取壓口；蒸汽的取壓口在管道側面；如下圖：
1）在水平管道上的安裝要求
① 如圖4和5所示：測量液體和水蒸汽介質流量時，取壓管口安裝角度為0°和180°；如果在0°和180°不可能安裝時，可在0°～60°和120°～180°范圍內選擇。但差壓變送器必須垂直安裝在三閥組的垂直端面上。
② 如圖6所示：測量氣體介質流量時，取壓管口安裝角度為270°，如果在270°不可能安裝時，可在210°～270°和270°～330°范圍內安裝。但差壓變送器必須水平安裝在三閥組頂水平面上。
2）在垂直管道上安裝要求
① 圖7所示：在水蒸汽和液體介質流量測量時，差壓變送器安裝在垂直管道低端取壓口一側，且垂直安裝在低於取壓口的三閥組板垂直端面。
② 如圖8所示：在氣體介質流量測量時，差壓變送器安裝在垂直管道高端取壓口一側，且水平安裝在高於取壓口的三閥組板水平端面上。
六、一體化節流裝置
一體化節流裝置是由流量計生產廠家按照用戶的要求將節流裝置與截止閥、冷凝器（或冷凝圈）、引壓管、三閥組和差壓變送器組裝在一起。貨到只需將其法蘭與管道焊接和接入差壓變送器電纜即可投入使用。
近年來一體化節流裝置由于極大地方便了用戶，受到了市場的歡迎，產生了多種不同的結構型式。應篇幅所限，僅將本公司設計生產的一種一體化節流裝置介紹如下，其結構與組成示意圖見圖9。
導熱油流量計供應的成套性和訂貨須知
1、供應的成套性
2、安裝節流裝置除必須安裝截止閥外，對于不同的被測介質、工藝參數、差壓變送器的安裝位置，還會用到如冷凝器、集氣器、沉將器、隔離容器等，它們如何配置，請用戶參考有關手冊或向本公司咨詢。
3、成套安裝：節流裝置安裝、截止閥、導壓管、三閥組及差壓變送器等構成的系統安裝工藝條件不同的各安裝方式請見附錄。
4、除生產各種標準和非標準節流裝置外，還生產或另供組成差壓式流量計的其它儀表、器件和附件、如各種型號的常規型和智能型差壓變送器、常規型和帶溫、壓補償的智能型流量積算儀、各種型號的截止閥、三閥組及冷凝器、隔離容器等等各種附件，在本公司一次全可配齊，非常方便并實行三包。
訂貨須知：
1、本公司除可按上列各結構提供節流裝置外還可配供上、下游直管段；該直管的進、出口可不配帶法蘭，也可配帶法蘭；直管段長度可由用戶確定，也可按本公司規定上游長度L=10DN、下游長度L=5DN供貨
2、當被測介質溫度超過100℃時差壓變送器前必須加裝冷凝器;當被測介質有強腐蝕性時其前應加裝隔離容器。
采用法蘭標準
3、公司生產的節流裝置及各種流量計、液位計等的法蘭采用標準為我國機械行業標準JB/T74-94～90-94（即原JB74-59～90-59）或我國國家標準GB9112-88～9123-88。
根據用戶要求也可按化工行業標準HG20592～20653-97或美國標準ASME/ANSIBl6.5-88設計、生產。
4、由于節流裝置的應用十分廣泛，具體工藝條件不僅千差萬別而且還可能經常變化，所以用戶在操作中會遇到各種難于分析和解釋的問題：對此本公司有流量儀表方面的資深專家可為用戶提供咨詢服務，也可到現場參與分析，提出解決問題的方案和為用戶進行人員培訓。相信尊敬的用戶一定會在本公司得到全面和滿意的服務。
