生物素流量表廠家—江蘇天罡儀表有限公司
工作原理:
當被測流體流經傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性地改變磁電感應系統中的磁阻值，使通過線圈的磁通量周期性地發生變化而產生電脈沖信號，經放大器放大后進行顯示或傳送至相應的、PLC或上位計算機，進行流量或總量的測量。
基本結構:

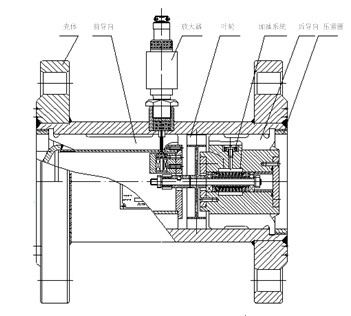

傳感器的基本結構如圖所示，它主要由殼體、前導向架、葉輪、后導向架、壓緊圈、加油系統（DN40以上）和放大器或顯示轉換器等組成：
是一種速度式流量?jī)x表。用于測量充滿封閉管道，連續流動的液體體積流量。 在使用過沖中出現瞬時流量顯示不穩定,什么原因,怎么解決？
原因可能有以下幾個：
1、流量計前后直管段是否符合要求，一般*D后5D，如果有彎頭或閥門會造成流 量不穩定。
2、管道內介質不干凈或流量計未安裝過濾器，造成葉輪堵塞，外部表現為流量不 穩定。
3、管道內介質本身就是紊流或壓力不穩定，流量計前未加裝整流器，會造成流量 不穩定。
4、管道內實際流量超出流量計本身可測流量范圍。
5、流量計本身（傳感器或放大器）有質量問題。
6、管道是否滿管，流量計安裝前后是否有足夠的直管段，外部環境是否有干擾
排除以上原因，如不是使用錯誤的話，就需返廠檢測。
現場顯示表（鋰電池供電）的技術性能
精確度：
瞬時流量：讀數的0.5%
累計流量：讀數的0.1%
環境溫度：－20～60℃
介質溫度：－20～120℃
*根據防爆溫度組別決定介質溫度
環境濕度：相對濕度5～100％(不允許有結露現象)
外殼組件的材料：ZL104鑄鋁合金
電源：3.6V鋰電池(1年更換電池)
顯示：6位LCD及工程單位顯示
流量％、瞬時流量、累計流量有6種組合顯示方式
輸出：無輸出
記憶功能：斷電時，所有數據仍保留
誤差修正：分段修正
外殼防護：IP65，防水，防塵
防爆等級：Ex dⅡBT4
重量：1.5kg
LRT-Ⅱ現場顯示表（鋰電池供電）的技術性能
生物素流量表廠家特點：
優質合金渦輪，具有更高的穩流和耐腐蝕作用
進口優質軸承，使用壽命長
計量室與通氣室隔絕，保證了儀表的安全性
流量范圍寬（Qmax/Qmin≥20:1），重復性好，精度高（可達1.0級），壓力損失 小，始動流量低，可達0.6m3/h
儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
智能化儀表系數多點非線性修正
系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
儀表系數、累計流量值掉電十年不丟
型號規格：
| 型號 | 規格代號 | 說明 | ||||||||
| TG-WL1502 | ||||||||||
G | ||||||||||
Q | ||||||||||
公稱通徑 | -15 | 15mm(管螺紋G1″) | ||||||||
型式代號 | A | ±2.5％(DN15,25) | ||||||||
輸出信號 | P | 脈沖輸出 | ||||||||
公稱壓力 | C1 | PN1.6MPa | ||||||||
防爆要求 | /NE | 不防爆 | ||||||||
特殊選項 | /□ | 例：高壓等 | ||||||||
基本參數與技術性能：
1.技術性能：表1
儀表口徑及連接方式 | 4、6、10、15、20、25、32、40采用螺紋連接 |
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 | |
精度等級 | ±0.5%R |
量程比 | 1:10；1:15；1:20 |
儀表材質 | 304不銹鋼、316（L）不銹鋼等 |
被測介質溫度（℃） | -20～＋120℃ |
環境條件 | 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa |
輸出信號 | 4-20mADC電流信號（LSLW-□C型） |
供電電源 | LSLW-□B型：自帶鋰電池供電（可連續使用3年）；LSLW-□C型：+24VDC |
信號傳輸線 | 2×0.3（二線制） |
傳輸距離 | ≤1000m |
信號線接口 | 內螺紋M20×1.5（LSLW-□C型） |
防爆等級 | ExdIIBT6 |
防護等級 | IP65 |
2.測量范圍及工作壓力：表2
儀表口徑 | 正常流量范圍（m3/h） | 擴展流量范圍（m3/h） | 常規耐受壓力（MPa） | 特制耐壓等級（MPa）（法蘭連接方式） |
DN 4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 |
DN 15 | 0.6～6 | 0.4～8 | 6.3、2.5 （法蘭） | 4.0、6.3、12、16、25 |
DN 20 | 0.8～8 | 0.45～9 | 6.3、2.5 （法蘭） | 4.0、6.3、12、16、25 |
DN 25 | 1～10 | 0.5～10 | 6.3、2.5 （法蘭） | 4.0、6.3、12、16、25 |
DN 32 | 1.5～15 | 0.8～15 | 6.3、2.5 （法蘭） | 4.0、6.3、12、16、25 |
DN 40 | 2～20 | 1～20 | 6.3、2.5 （法蘭） | 4.0、6.3、12、16、25 |
DN 50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 |
DN 65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 |
DN 80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 |
DN 100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 |
DN 125 | 25～250 | 13～250 | 1.6 | 2.5、4.0 |
DN 150 | 30～300 | 15～300 | 1.6 | 2.5、4.0 |
DN 200 | 80～800 | 40～800 | 1.6 | 2.5、4.0 |
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請?jiān)?ldquo;公稱通徑”后加“（FL）”
例如，選用一臺法蘭連接式防爆型渦輪流量計測量水，需要現場顯示并遠傳4-20mA信號，管道為DN40，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，
安裝要求：
1、 渦輪流量計安裝采用法蘭連接、螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向*，且上游直管段應≥6DS，下游直管段應≥5DS（DS為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道（如圖四）；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。
