酸溶液計量表產品概述：

采用特殊內襯與電極，可耐180度左右高溫，在測量精度、可靠性、穩定性、使用功能和使用壽命等方面優勢明顯。具有防水、防腐、防干擾、防雷擊的能力。特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他英文菜單所帶來的不便。另外我們*設計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。

酸溶液計量表測量原理：

根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：

E－感應電勢；

K－與磁場分布及軸向長度有關的系數；

B－磁感應強度；

V－導電液體平均流速；

D－電極間距；（測量管內直徑）

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

酸溶液計量表構造及用途：

由一次裝置和二次裝置組成，按一次裝置和二次裝置的組合形式流量計可分為分體型和一體型；流量計主要用于測量導電液體的體積流量。在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

酸溶液計量表主要組成部分：

由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流計。電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。

性能特點：

1、儀表結構簡單、可靠，無可動部件，工作壽命長。

2、無截流阻流部件，不存在壓力損失和流體堵塞現象。

3、無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

4、測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

5、采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

6、備有管道式、插入式等多種流量計型號。

7、采用EEPROM存貯器，測量運算數據存貯保護安全可靠。

8、具備一體化和分離型兩種型式。

9、高清晰度LCD背光顯示。

酸溶液計量表電極材料選擇：

酸溶液計量表外形尺寸圖

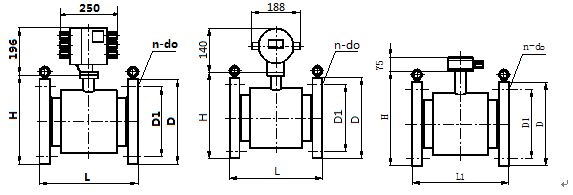

分體式外形尺寸圖

DN10-2200mm傳感器

法蘭標準：GB9119-2000

酸溶液計量表電極材料及襯里材料的選擇

應根據被測介質的腐蝕性，由用戶負責選定，對一般介質，可查有關防腐蝕手冊，選定電極的材質，對混合酸堿等成份較復雜介質，應做掛片試驗。

電極材料 耐腐蝕性能 含鉬不銹鋼(316L) 00Cr17Ni14Mo2   對于濃度小于5%，室溫下的硝酸、硫酸，沸騰的磷酸、蟻酸、堿溶液，在一定壓力下的亞硫酸醋酸等介質，有較強的耐腐蝕性，可廣泛用于石油化工、尿素、維尼綸等工業。適用于弱酸、弱堿。 鉑(Pt) 適用于幾乎所有酸、堿、鹽溶液(包括發煙硫酸、發煙硝酸)，不適用于王水、銨鹽 哈氏合金C(Hc) 能耐氧化性酸，如硝酸、混酸或鉻酸與硫酸的混合物的腐蝕，也耐氧化性的鹽類，如Fe+++，Cu++ak 或含其他氧化劑的腐蝕。如高于常溫的次氬酸鹽溶液，海水的腐蝕。 鈦(Ti) 能耐海水，各種氯化物和次氯化鹽，氧化性酸(包括發煙硝酸)，有機酸、堿等的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如果酸中含有氟化劑時，則腐蝕大為降低。 鉭(Ta) 具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質腐蝕。

應根據被測介質的腐蝕性，磨損性及溫度來選擇。氯丁橡膠，可耐一般的弱酸、弱堿腐蝕，耐溫65℃，氯丁橡膠有耐磨性。聚四氟乙烯幾乎能耐除熱磷酸以外的強酸、堿腐蝕，介質溫度可達180℃但不耐磨損。聚胺酯橡膠有好的耐磨性能，但耐酸耐堿性能較差。

襯里材料 主要性能 適用范圍 聚四氟乙烯 PTFE 1.它是塑料中化學性能zui穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水、也能耐濃堿和各種有機溶劑 2.耐磨性和粘接性能差。 1.-40℃-+180℃ 2.酸、堿等強腐蝕性介質 3.衛生類介質 4. 不適用于負壓管道 氯丁橡膠Polychloroprene 1.有*的彈性、高強的扯斷力、耐磨性能好 2.耐一般低濃度酸、堿、鹽介質的腐蝕不耐氧化性介質的腐蝕 1.＜65℃ 2.測一般水、污水、泥漿、礦漿 聚胺酯橡膠Polyurethane 1、有*的耐磨性能(相當于天然橡膠十倍) 2、耐酸耐堿性能較差 1.≤65℃ 2.中性強磨損的礦漿、煤漿、泥漿

選型編碼

SP-   思派經營標識 系列 LDE   酸溶液計量表 LDC   分體化 口徑選擇 -□□□S   傳感器口徑 電極材料 -1   316L 不銹鋼 -3   Hc 哈氏合金C -4   Hb 哈氏合金B -5   Ti 鈦 -6   Ta 鉭 -7   Pt 鉑 -9   約定的其他材料 內襯材料 1   聚四氟乙烯 2   氯丁橡膠 3   聚氨酯橡膠 9   約定的其他材料 工作壓力 -1   4.0MPa(DN10～65) -2   1.6MPa(DN80～150) -3   1.0MPa(DN200～1000) -4   0.6MPa(DN1200～2000) -9   約定的工作壓力 介質溫度 1   ≤65℃ 橡膠內襯 2   ≤80℃ 四氟內襯 3   ≤120℃ 四氟內襯 4   ≤150℃ 四氟內襯 5   ≤180℃ 四氟內襯 接地環材質 -0   無接地環 -1   304不銹鋼接地環 -2   316不銹鋼接地環 -3   PVC+接地電極 -4   等同測量電極材質的四電極 -9   約定的材料 密封等級 0   IP65 1   IP67 2   IP68 輸出信號 -1   4～20mA 標配 -2   0～10mA 輸出頻率 1   頻率輸出 通訊接口 -0   無通訊接口 -1   RS485通訊 -3   Hart通訊 工作電源 0   AC220V標配 1   DC24V 量程規格 (□□□)   滿量程信號對應的流量

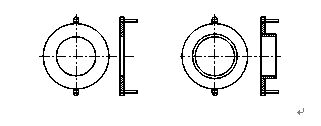

接地環的選擇

若與傳感器連接的管道是絕緣性，則*使用接地環或接地電極，若被測介質是磨損的，應選擇帶頸襯里保護接地環。

聚四氟乙烯襯里的傳感器，安裝使用時建議配備接地環，其作用有二：一是保護襯里表面， 二是具有良好接地。

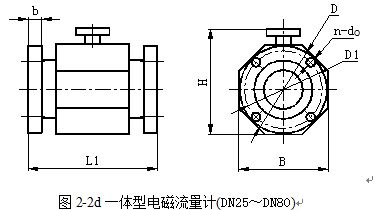

（含傳感器）外形及連接尺寸

常用規格電磁流量計外形尺寸和法蘭連接尺寸

常用規格電磁流量計外形尺寸和法蘭連接尺寸

酸溶液計量表安裝須知

流量計的設計、試驗和供電均有安全規定，用戶必須嚴格遵守本說明書的有關條款確保流量計的安全操作及運行。保證電磁流量計測量精度的必要條件如下：

△被測液體介質必須具有導電性。

△被測液體介質必須充滿管道。

△被測液體介質必須均勻，以避免電導率的不均勻性（會產生嚴重干擾），如需動態加入化學物質，應在儀表下游處注入。

△系統必須良好接地。

△流量計入口直管段至少5倍DN （測量管道內徑），出口直管段至少2倍DN。

△在流量計附近，避免強電磁場干擾，避免安裝在大型電機或變壓器等設備附近。

安全措施

為保障人身和設備的安全，須遵守以下條款：

△在選擇位置和安裝流量計之前，必須認真閱讀完本說明書有關部分，同時要考慮流量計、相關設備和機身環境的安全要求。

△應由具備一定儀表知識的人員進行儀表的安裝和維修。

△正確安裝流量計傳感器及配管，保證密封安全可靠，液體壓力不得超過銘牌上規定的zui高工作壓力。

△采取一定措施，防止觸電事故。

△流量計的吊裝設備應符合安全規定。

安裝前的檢查

△檢查法蘭、襯里、殼體和出線套有無損傷。

△打開盒蓋、檢查接線印刷電路板有無松動或損壞。

△檢查銘牌中型號編碼與訂貨編碼是否相符。
