產品概述
SP-LDE系列工業污水流量表由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

工業污水流量表電極材料選擇：

按勵磁方式分類

1.直流勵磁

直流勵磁方式用直流電或采用*磁鐵產生一個恒定的均勻磁場。這種直流勵磁變送器的zui大優點是受交流電磁場干擾影響很小，因而可以忽略液體中的自感現象的影響。但是使用直流磁場易使通過測量管道的電解質液體被極化，即電解質在電場中被電解，產生正負離子，在電場力的作用下，負離子跑向正極，正離子跑向負極，這將導致正負電極分別被相反極性的離子所包圍，嚴重影響儀表的正常工作。所以，直流勵磁一般只用于測量非電解質液體，如液態金屬流量（常溫下的汞和高溫下的液態鋼、鋰、鉀）等。

2.交流勵磁

工業上使用的電磁流量計，大都采用工頻（50Hz）電源交流勵磁方式產生交變磁場，避免了直流勵磁電極表面的極化干擾。但是用交流勵磁會帶來一系列的電磁干擾問題（例如正交干擾、同相干擾、零點漂移等）?，F在交流勵磁正在被低頻方波勵磁所代替。

3. 低頻方波勵磁

低頻方波勵磁波形有二值（正-負）和三值（正-零-負-零）兩種，其頻率通常為工頻的1/2~1/32。低頻方波勵磁能避免交流磁場的正交電磁干擾，消除由分布電容引起的工頻干擾，抑制交流磁場在管壁和流體內部引起的電渦流，排除直流勵磁的極化現象。
產品特點

    全數字量處理，抗*力強，測量可靠，精度高、流量測量范圍可達150：1

    低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

    采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

    采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

    管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

    在現場可根據用戶實際需要在線修改量程。

    測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

    高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

    具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）

    具有自檢與自論斷功能。

    小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）

    內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）

    紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）

工業污水流量表技術參數

工業污水流量表產品型譜

防護等級說明
1、IP65：防噴水型，允許水從任何方向對傳感器噴水，噴水壓力為30kPa，出水量為2.5L/min，距離為3m。
2、IP68：潛水型，*工作在水中。
防護等級應根據實際情況來選擇，傳感器裝在地面以下，經常受水淹的，應選用IP68，傳感器安裝在地面以上，應選用IP65

只要測量管內的流速分布對稱:的測量結果在原理上與流速分布無關。

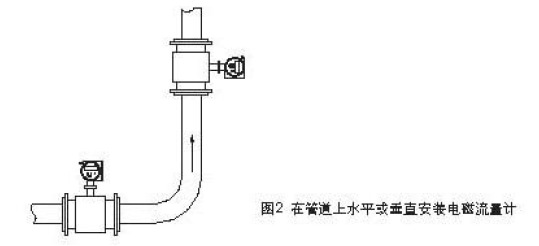

可以水平或垂直安裝:但是要確保水平安裝時.電極的表面沒有沉積物:如圖2所示。

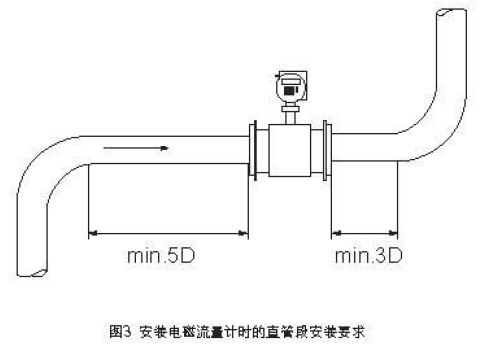

如果在上游有彎頭、流量調節閥或半開的球閥:則需安裝整流器或保證一定長度的直管段來改善流體的流場分布。上、下游直管段長度要求如圖3所示。

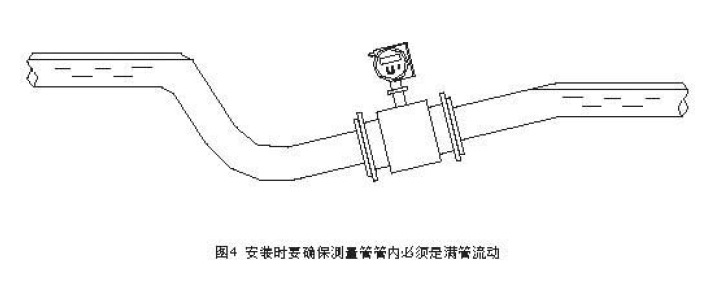

傳感器必須安裝在流休充滿管道的管路中.如果管道不是滿管.則智能電磁流量計必須安裝在有虹吸現象的管路中，如圖4所示。

不能被安裝在末端排空的管道上.當安裝在管道下游時:要確保管道內介質是滿管流動:如圖5所示。

在高處安裝要避免管道內可能積聚的氣泡.如圖6所示。
