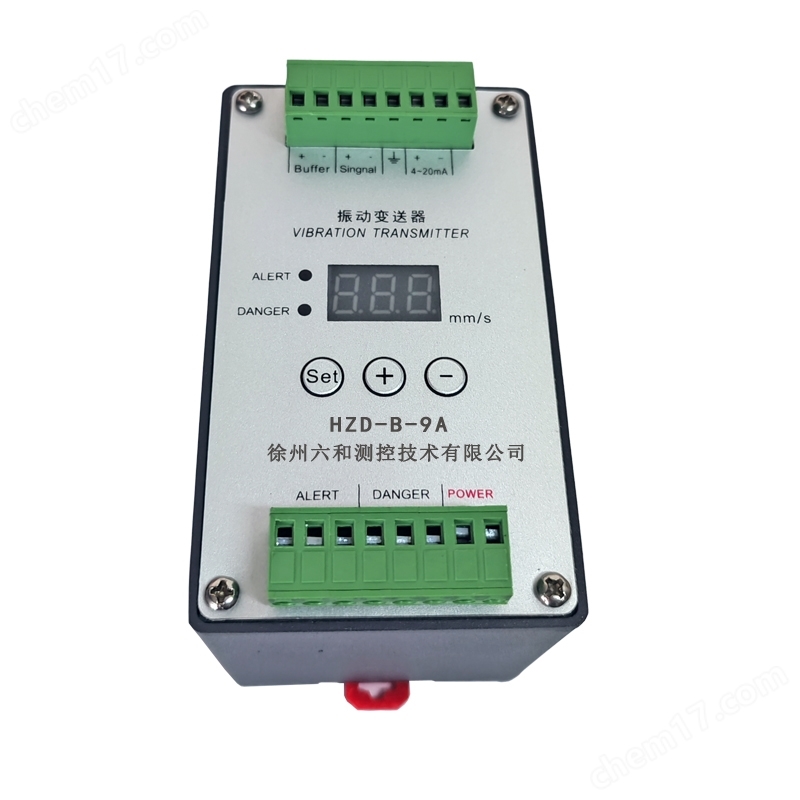

HZD-B-9A風機振動變送器
一、應用范圍：
汽輪機、水輪機、風機、壓縮機、制氧機、電機、泵、齒輪箱等大型旋轉機械振動監視和保護。
二、電氣指標：
供電電源：24VDC,大不超過36V（可根據需求定制220VAC或其他規格）。
輸入信號：LH100系列振動速度傳感器信號。
靈敏度：20mv/mm/s
頻響：10-1000HZ
變送輸出：4-20mA（或1-5v）有源
輸出負載：≤500Ω
準確度：±1%（滿量程）
三、物理指標：
整機尺寸：
外形尺寸：70W×120L×75Hmm
安裝方式：35mm導軌安裝
重量：約650g
四、環境指標：
溫 度：工作溫度 -25℃到+65℃，存儲溫度-40℃到+70℃。
相對濕度 ≤90%周圍無腐蝕性、無強磁場等場合。
五、安裝使用：
將傳感器固定在設備的測量位置上，把變送器安裝到控制柜的導軌上，傳感器兩根信號線分別接在變送器Signal的“+”端、“-”端（磁電振動速度兩根線不分正負）。變送4-20mA信號連接到DCS/PLC系統。POWER（+）接電源正極，POWER（-）接電源的負極。連接好之后，檢查無誤后可通電。
六、用于監測旋轉機械的振動
HZD-B-9F振動變送器與ST-5G振動速度傳感器配套使用，主要用于檢測旋轉機械的振動，如機殼振動、軸瓦振動、機械振動等；監測由于轉子不平衡、不對中、幾件松動、滾動軸承損壞、齒輪箱損壞等引起的振動變化。適用于汽輪機、水輪機、風機、壓縮機、制氧機、電機、泵、齒輪箱等大型旋轉機械設備，尤其適合老機組改造。
七、發展前景
隨著控制技術的發展，DCS與PLC系統已經廣范應用到自動化控制。以前的數顯儀表功能都可以由集成系統實現，在許多場合，只需要標準的4-20mA電流信號給PLC或DCS系統。我公司研發了一系列變送器，性能穩定，滿足PLC或DCS的系統要求，大大簡化了在線狀態監控系統并降低其成本。
