一、概述

K06-KCY-3A型是我廠根據國家現行《作業場所粉塵采樣儀通用技術條件》和市場實際需求，在國家科研協作組有關專家指導下，創新研制的便攜式智能粉塵采樣儀。采樣頭是根據空氣動力學與人體呼吸仿真原理，對危害人體的呼吸性粉塵進行有效的分離，其分離效率符合*的“BMRC”曲線標準，該采樣頭還對氣溶膠等煙霧狀物質有的收集效果。該儀器采用良好單片機控制系統，密封式觸摸按鍵，具有設時范圍廣、精度高、操作靈活等特點。內置大容量鎳氫電池組，采用進口電機驅動抽氣泵，具有負載能力強，流量穩定，性能可靠等優點，是測定環境空氣中粉塵平均濃度較為理想的采樣儀器。

該議器既可作定點采樣也可作流動采樣。定點采樣，選定采樣點后，將儀器固定在采樣架上；流動采樣，儀器由工作人員隨身佩帶。儀器機殼采用了高強度AS、ABS工程塑料，并作了防潮、防塵、防靜電等的特殊處理。

二、儀器結構簡介及工作原理

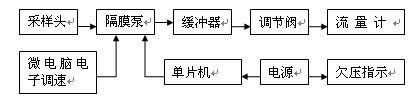

儀器主要部分由隔膜泵、調節閥、緩沖器、流量計、中央處理器等組成。

1、隔膜泵其結構和裝配采用良好技術，使小型泵具有結構緊湊、效率高、抽氣壓力大、負載能力強、流量穩定、耗電省、噪音低等優點。在100mmHg負載能力下，仍可獲得1L/min左右的流量。泵閥片采用特種橡膠制成，具有耐酸堿、耐老化、壽命長，經長時間的考驗，性能仍保持良好。泵動力電機采用電子穩速，在電壓波動及干電池電壓下降變化較大的情況下，仍能確保電機穩速運轉。在采樣過程中負載在一定范圍變化情況下，電子電路能起到調整功率，使隔膜泵的流量穩定。

2、時控處理器本儀器采用單片機智能設計，計時精度高，能在999分鐘范圍內任意設定，操作方便快捷，并能在開機時保持上次關機時所設定時間。儀器設定0分鐘時，采樣時間以正計時方式計時。

3、欠壓指示儀器在使用中顯示屏顯示“LO”符號，且蜂鳴器開始鳴叫，則表示儀器電池為欠壓狀態，此時需對電池進行充電或更換干電池。

4、充電當儀器顯示屏顯示“LO”符號，即需充電，接上儀器所配的電源，便可獲得300mA的恒流充電。充電時充電器紅色燈亮，欠壓時充電時間一般為14~16小時(標準)，儀器使用無記憶效應的鎳氫電池，故容量大，使用壽命長。

5.工作原理：以2L/min的流量，抽取一定體積的含塵空氣，通過采樣頭時，粗大的塵粒沖擊在已知質量且均勻涂有硅油的沖擊板上，呼吸性粉塵則阻留在已知質量的濾膜上，由采樣后沖擊板及濾膜上粉塵的增量，計算出單位體積空氣中總粉塵和呼吸性粉塵的濃度（mg/m3）

（1）呼吸性粉塵濃度計算公式：

m2-m1

R=——————×1000

Q×t

（2）總粉塵濃度計算公式：

(G2-G1)+(m2-m1)

T=—————————————×1000

Q×t

式中：R——呼吸性粉塵濃度（mg/m3）

m1——采樣前濾膜的質量（mg）

m2——采樣后濾膜的質量（mg）

T——總粉塵濃度（mg/m3）

G1——采樣前沖擊板的質量（mg）

G2——采樣后沖擊板的質量（mg）

Q——采樣流量（L/min）

t——采樣時間（min）

三、技術參數

1.采樣流量范圍(可選)：0.1~3L/min

2.流量誤差：≤5％

3.流量計精度：≤2.5級

4.采樣時間：>8小時

5.定時范圍：0-999內任意設定

6.定時誤差：≤1‰

7.zui大負壓：≥36000pa

8.工作溫度：－25～45℃

9.環境大氣壓：80KPa~110Kpa

10.噪聲：≤55dB

四、使用與保養

（一）觸摸鍵功能簡介

1、“”鍵：此鍵為儀器電源的開關鍵。

2、“設置/確認”鍵：此鍵為時間設置鍵及設置好后的確認鍵。

3、“采樣/停止”鍵：此鍵為采樣的啟停鍵，也是光標移位鍵。

4、“▲”、“”數字加減鍵：此鍵以遞增或遞減方法循環改變當前光標位置上的時間數字。

（二）操作方法

1、開機：接通電源，按“”鍵，顯示屏顯示“P”符號，約2秒鐘后，蜂鳴器鳴叫，松開按鍵即為開機狀態。（此時顯示屏上顯示的時間數字為原來設定的時間數字）

2、時間設置：開機后，按“設置/確認”鍵，儀器進入時間設置狀態，顯示屏顯示“E888”符號，且當前光標位置上數字呈閃動狀態，此時按光標移位鍵改變顯示屏當前光標的位置，再按“▲”鍵或“”鍵設置所需的采樣時間，設置好時間后，再按“設置/確認”鍵進入待命狀態，按“采樣/停止”鍵進行采樣（時間設置范圍0~999分鐘）。

3、采樣：采樣前，首先根據采樣需要設定采樣時間，當采樣時間設定為999分鐘時，按“采樣/停止”鍵，儀器開始工作，顯示屏顯示“「.999”符號，且小數點閃動，閃動頻率為1Hz，采樣時間以倒計時方式計時，采樣結束后，顯示原來設定的時間，即表示采樣結束。

當采樣時間設定為0分鐘時，按“采樣/停止”鍵，采樣開始，顯示屏顯示“RO”符號，且小數點閃動，閃動頻率為1Hz，采樣時間以正計時方式計時，采樣結束后，顯示原來設定的時間，即表示采樣結束。

4、儀器處于工作狀態，接上被采負載，調節調節閥即可獲得您所需的流量。建議常用流量在2L/min（帶被采負載時）。

5、關機：在停機狀下，按“”鍵約2秒后顯示屏顯示“OFF”，松開按鍵即關機。

注意：

1．儀器若長時間擱置不使用，應將電池取出，以防損壞儀器內的零部件（如需充電時，不得用非本儀器配套的充電電源充電）。

2．儀器在使用中，切勿將液體或較大顆粒物吸進泵體，以免流量降低。

五、其它

儀器附件

（1）主機1臺（2）電源1只

（3）連接管1根（4）采樣頭1只

（5）采樣包1只（6）合格證1份

（7）說明書1份（8）Φ25mm濾膜1盒

（9）包裝箱（每3臺儀器）1只
