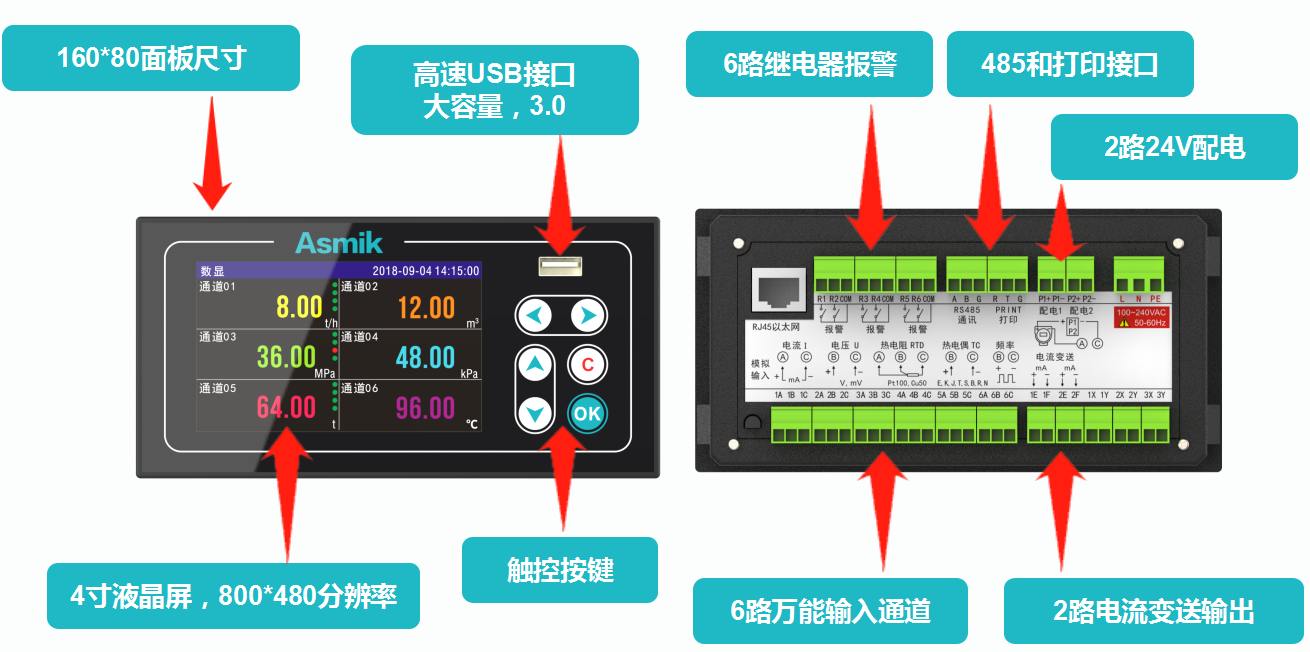

本產品為工業無紙記錄儀，6 通道萬能輸入，160*80 面板尺寸。可輸入電流、電壓、熱電偶、熱電阻和頻率等工業信號，以數值、棒圖和曲線形式實時顯示數據，定時將數據存儲于儀表內部電子存儲器，可通過USB 設備快速轉存歷史數據。

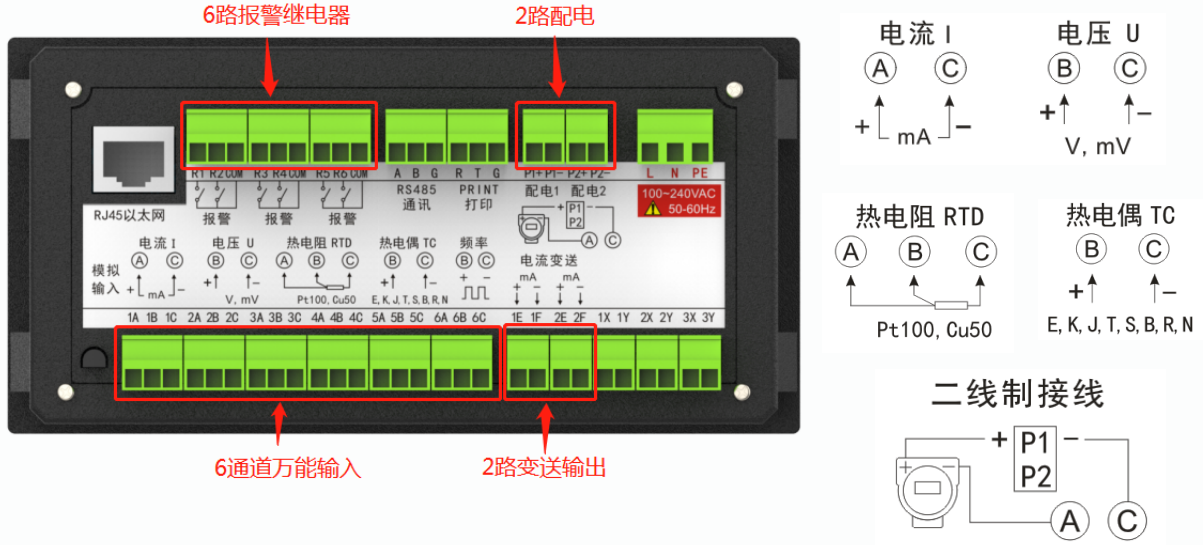

1、 6 路萬能信號輸入，6 路繼電器輸出

2、 2 路電流變送輸出，2 路直流 24V 配電

3、 高清彩色液晶屏，4 英寸 800*480 點陣

4、 128Mb 內存，90 萬條歷史記錄

5、 256 條報警、掉電、操作日志

6、 高速 USB 接口，兼容大容量優盤

7、 內置中英雙語，自由切換

8、 支持中文位號組態

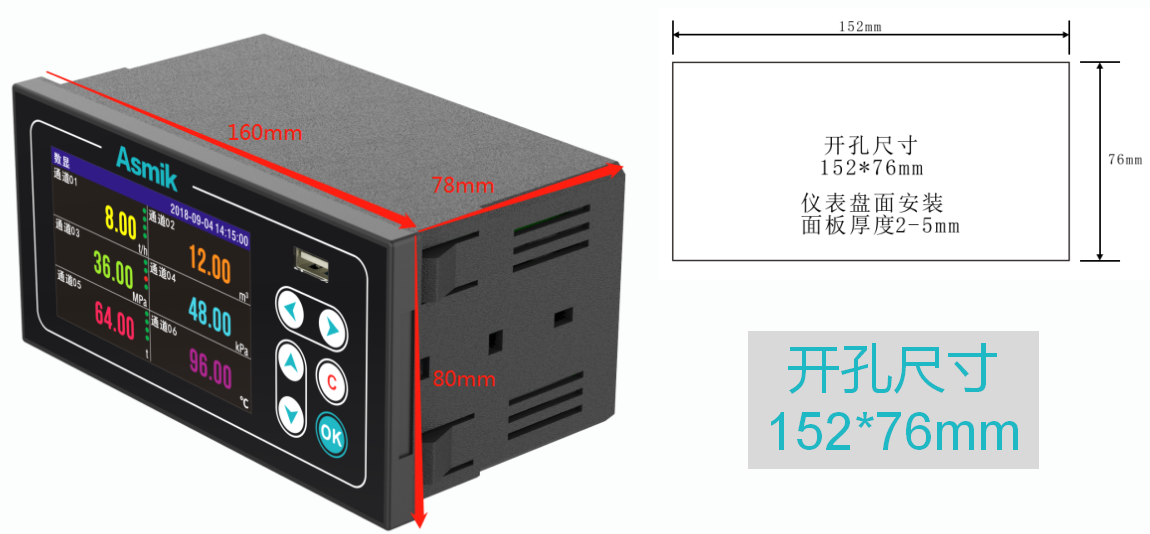

儀表尺寸  ：面板 160*80mm，開孔 152*76mm

儀表重量  ：450 克

安裝方式  ：盤裝，室內，面板 IP40 防護等級

測量通道  ：6 路萬能模擬輸入（頻率信號使用板）

測量精度  ：0.2%F.S.

采樣周期  ：1 秒

信號類型  ：電流、電壓、熱電阻、電熱偶、頻率等

24VDC配電  ：2 路 24VDC±10% 每路 30mA

報警繼電器  ：6 路常開繼電器，250VAC 3A，30VDC 3A（阻性負載）

變送輸出  ：2 路 4-20mA 變送輸出，負載≤750Ω

供電電源  ：交流 100-240VAC 50Hz/直流 24VDC±10%

預熱時間  ：接通電源后 30 分鐘

工作環境  ：溫度：-10~60℃ 濕度：0~85%RH（不結露）

顯示屏  ：4 英寸彩色液晶屏，800*480 分辨率

數據內存  ：128Mb，90 萬條記錄

記錄間隔  ：1 秒、2 秒、5 秒、10 秒、15 秒、30 秒、1 分、2 分、5 分、10 分、30 分、1 小時

其它記錄  ：報警記錄 256 條 掉電記錄 256 條 操作日志 256 條

RS485  ：1 路，標準 ModbusRTU 協議

打印  ：1 路，微型打印機，3.3V TTL 電平接口

USB  ：USB2.0，支持大容量優盤

以太網  ：RJ45

疑難解答

問：不同的通道數有什么用

通俗一點來講，通道數就是指現場現場需要記錄下幾個數據就選幾個通道的，打個比方如果現場有一個點的溫度，那么就選一個通道的，有兩個點的溫度需要記錄，就需要2個通道的。

問：輸入信號這么多種，到底可以記錄什么信號

儀表的輸入信號是萬能信號輸入的，這款記錄儀可以記錄溫度、溫濕度、電流、電壓、電量、功率、頻率和轉速等信號，只需要選擇相應的傳感器就可以了呢。只需要將那些量程過大或者不在記錄儀記錄范圍內的信號轉化成標準信號接到記錄儀就可以了呢。

問：輸入信號這么多種，我該如何選擇

儀表的輸入信號是萬能信號輸入的，選擇信號，跟現場的傳感器有關，一般壓力變送器的信號為4-20mA的，溫度傳感器一般 是熱電偶跟熱電阻的，只要一一對應就可以了

問：記錄儀的數據是怎么拷貝到電腦上的呢？平時U盤需要一直插在記錄儀上

一、記錄儀是帶USB接口的，可以通過U盤將數據拷貝到電腦上。電腦上安裝我們贈送的軟件可以對數據進行查看保存和分析了呢，平時U盤不需要插在記錄儀上面的呢，只要需要拷貝數據的時候才用得到的呢，記錄儀本身是有內存的呢。

二、通過RS485/RS232通訊接口直接與電腦通訊，可直接將數據傳輸到電腦，查看實時和歷史數據的呢。

問：記錄儀容量這么小，要是數據記錄滿了怎么辦

記錄儀每組數據的容量都是非常小的，所以一般不需要擔心記錄儀的內存容量，打個比方，如果設置記錄間隔1分鐘一次，那么記錄儀就能夠記錄半年以上了，且就算記錄儀記錄滿了，儀器自己會自動覆蓋掉原始的數據的。
