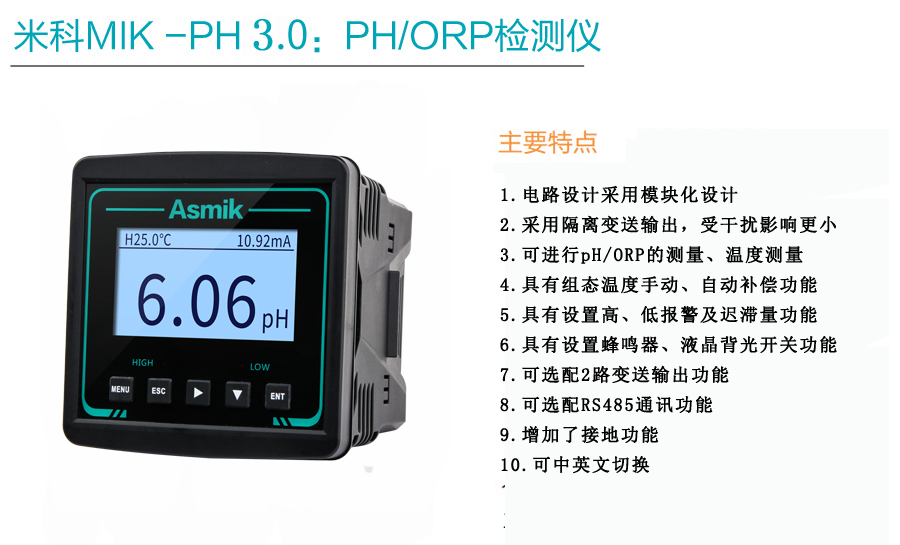

pH/ORP控制器廣泛應用于火電、化工化肥、冶金、環保、制藥、生化、食品和自來水等行業，對溶液中pH值或ORP值和溫度連續監測。連續監測數據通過變送輸出連接記錄儀實現遠傳監控與記錄，也可連接RS485接口通過Modbus-RTU協議可方便聯入計算機實現監控與記錄。

測量范圍:PH（0-14 pH）;ORP(-1000-+1000） mV或(-2000-+2000 mV)（可定制）

精度:±0.02 pH；±1mV

分辨率:0.01 pH；1mV

溫度補償：范圍：-10 ~130℃ 手動/自動，

NTC10K：-10~60℃精度±0.3℃

60~130℃精度±2℃

電流輸出：隔離式4 ~20mA，可設定對應pH/ORP和溫度測量范圍

大負載750Ω，輸出精度±0.2%FS（可選配2路輸出）

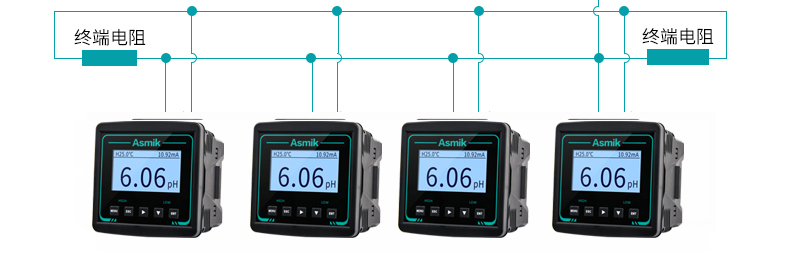

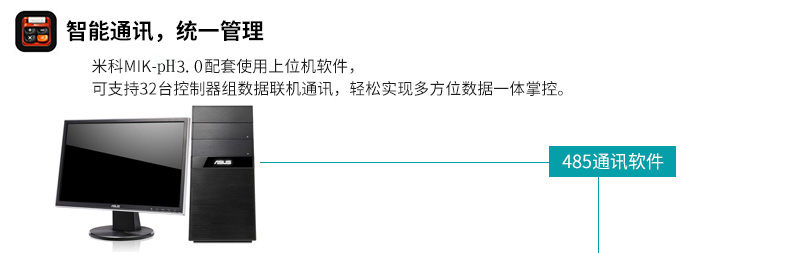

通訊功能：RS485功能:兼容標準MODBUS-RTU通訊協議

供電電源:AC220V±10%,50Hz/60Hz(AC110V±10%,50Hz/60Hz)

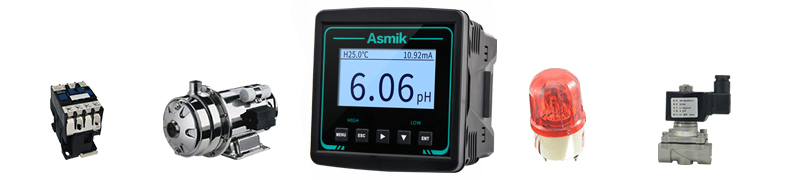

繼電器報警:兩路常開常閉報警繼電器AC250V/3A

語言:中英文可以切換

工作溫度和濕度：0 ~ 60℃；10 ~ 85%RH（無結露）

防護等級：IP65

電源：AC：220V±10%，50Hz/60Hz；110V±10%，50Hz/60Hz（可定制）

功率：8W

顯示:2.8英寸單色液晶顯示屏，分辨率128*64

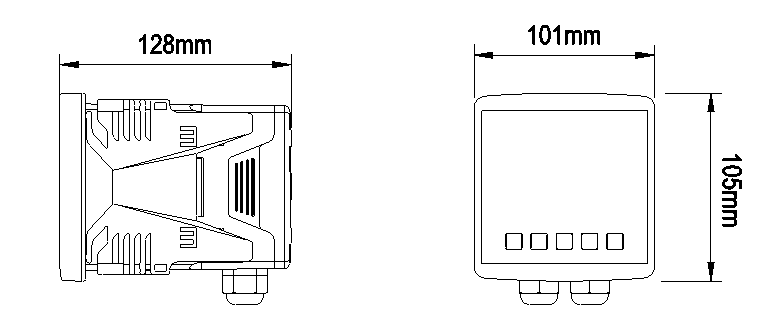

外形尺寸:101mm×105mm×128mm

開孔尺寸:93mm×93mm

重量:0.58Kg

本產品適用于非防爆場合，如需防爆產品需特殊注明

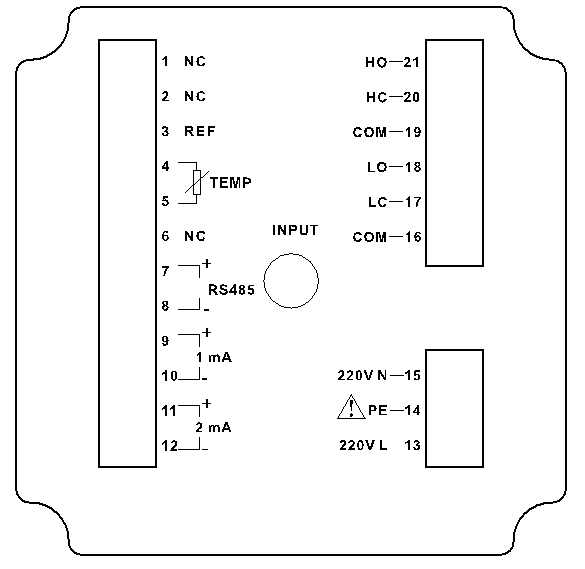

端口定義

1、NC：未定義

2、NC：未定義

3、REF：電極參比端

4、TEMP：溫度接入端

5、TEMP：溫度接入端

6、NC：未定義

7、RS485+：通訊接口A+

8、RS485-：通訊接口B-

9、mA(+)：通道1  4 ~20mA輸出端+

10、mA(-)：通道1  4 ~20mA輸出端-

11、mA(+)：通道2  4 ~20mA輸出端+

12、mA(-)：通道2  4 ~20mA輸出端-

13、220V L：電源接線端

14、PE：地線

15、220V N：電源接線端

16、COM：低報繼電器公共端

17、LC：低報常閉繼電器接線端

18、LO：低報常開繼電器接線端

19、COM：高報繼電器公共端

20、HC：高報常閉繼電器接線端

21、HO：高報常開繼電器接線端

22、INPUT：電極輸入端

安裝方法

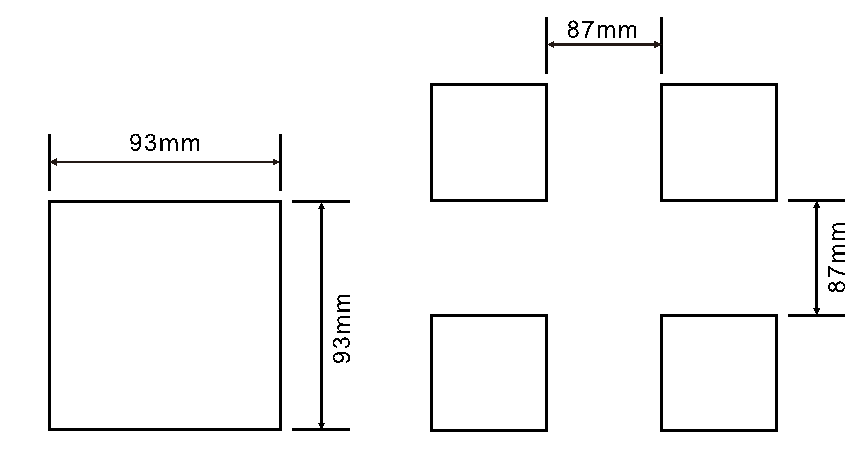

在產品柜或安裝面板上開出一個93mm×93mm的安裝孔，安裝面板厚度為1.5mm~13mm

電極安裝

故障分析及排除

 1、控制器無顯示？

 答：檢查電源線是否接對，電源是否供上。

 2、顯示數字上、下亂跳？

 答：檢查周圍有無變頻器等干擾設備，注意要遠離這些干擾設備或者做好屏蔽措施。

 3、PH儀表不能校準？

 答：標準溶液配制不正確或者電極損壞。

 4、經過標準液PH4.00、PH6.86、PH9.18標定后測試不準？

 答：標準液是不是受污染了，更換標準液重新標定。

 5、數字反應慢？

 答：電極球泡被臟物遮蓋，反應會變慢，請根據污染物類型按相應方法清洗，冬天慢屬于正常現象。
