一、J41N燃氣截止閥--概述：

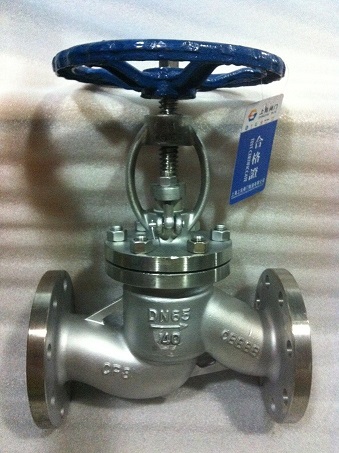

J41N 燃氣截止閥驅動方式為手動,連接為法蘭連接方式,閥門為直通式,閥座密封面材料為尼龍塑料、公稱壓力 PN40、閥體材料為碳素鋼的截止閥。本閥門使用于城市液化氣石油氣貯備站,也使用于煉油廠,石油化工廠,石油化工廠的液化氣系統,作為控制介質截的啟閉裝置
二、J41N--性能參數:
J41N 主要性能參數 | ||||
型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
J41N-40 | 40 | 4.0 | ≤150 | 石油氣、空氣等無腐蝕性介質 |
三、J41N--零部件材料:
J41N 零部件材料 | |||||
型號 | 材料 |
| |||
閥體、閥蓋 | 閥桿 | 密封面 | 填料 |
| |
J41N-40 | 碳素鋼鑄件或鍛件 | 碳素鋼鑄件或鍛件 | 鐵基合金 | 鐵基合金 |
|
四、J41N--外形結構尺寸:
J41N 外形結構尺寸 (mm) | |||||||||
DN | L | D | D1 | D2 | b | z×φd | H | D0 | 重量/KG |
10 | 130 | 90 | 60 | 40 | 16 | 4×φ14 | 198 | 120 | 4.5 |
15 | 130 | 95 | 65 | 45 | 16 | 4×φ14 | 233 | 120 | 5 |
20 | 150 | 105 | 75 | 55 | 16 | 4×φ14 | 275 | 140 | 7 |
25 | 160 | 115 | 85 | 65 | 16 | 4×φ14 | 285 | 160 | 9 |
32 | 180 | 135 | 100 | 78 | 18 | 4×φ18 | 302 | 160 | 12 |
40 | 200 | 145 | 110 | 85 | 18 | 4×φ18 | 355 | 200 | 17 |
50 | 230 | 160 | 125 | 100 | 20 | 4×φ18 | 373 | 240 | 24 |
65 | 290 | 180 | 145 | 120 | 22 | 8×φ18 | 408 | 280 | 33 |
80 | 310 | 195 | 160 | 135 | 22 | 8×φ18 | 436 | 320 | 44 |
100 | 350 | 230 | 190 | 160 | 24 | 8×φ23 | 480 | 360 | 60 |
125 | 400 | 270 | 220 | 188 | 28 | 8×φ25 | 558 | 400 | 89 |
150 | 480 | 300 | 250 | 218 | 30 | 8×φ25 | 611 | 400 | 130 |
