GB標準氣動球閥產品概述：

三通螺紋氣動球閥采用一體化結構，與ZMA氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。

氣動球閥用途特點：

設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
可選用多種螺紋標準
全流量通徑浮動球
采用ISO5211直接安裝執行器的高平臺設計
球閥與球體之間帶防靜電裝置
雙碟形彈片自動壓緊填料設計
本閥適用各類自動化系統中的三路管路流向切換、分流及合流。氣動三通球閥的球體分L型和T型，氣動執行器帶動球體經90°的旋轉動作來達到換向的控制目的，或經180°的旋轉動作來達到換向與分流合流的控制目的。

氣動球閥性能規范：

公稱壓力：PN1.6,2.5,4.0,6.4,10,14Mpa
強度試驗壓力：PT2.4,3.8,6.0,9.6,15,21Mpa
低壓氣密封試驗壓力：0.6Mpa
適用介質：Q614/15F-(16-140)C 水、油品、蒸汽
適用溫度：-29-180℃
適用介質:Q614/15F-(16-140)P 硝酸類
         Q614/15F-(16-140)R 醋酸類
適用溫度：-40-180℃

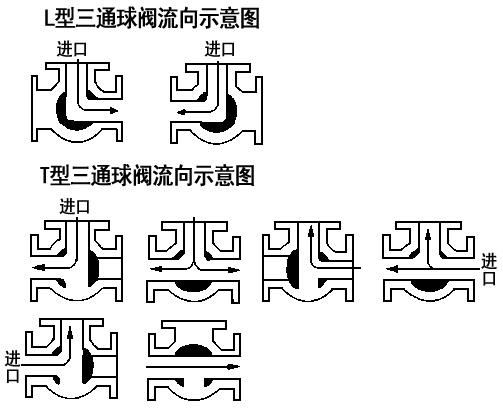

三通氣動球閥的介質流向圖

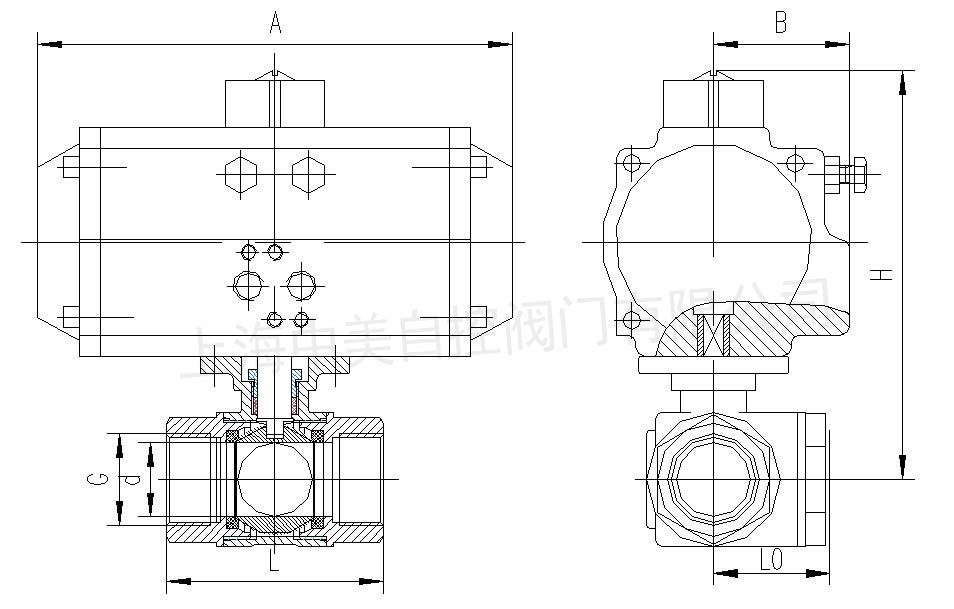

 螺紋三通氣動球閥的外形尺寸圖：

報價須知:

1、閥體參數：口徑、工作壓力、閥體材質、使用介質、連接形式等參數

2、執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開

式，氣-關式)

3、可選附件：電磁閥、限位開關、二聯件

請盡量詳細提供關于三通螺紋氣動球閥的參數,方便我公司技術人員為您

準確選型。


需進一步信息請，客戶的滿意是我們永遠的追求！
：
