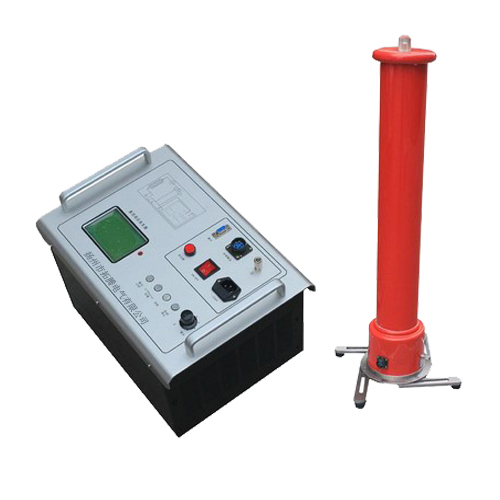

TEZGM-24KV/35KV/110KV氧化鋅避雷器測試儀
產品簡介
TEZGM-24KV/35KV/110KV氧化鋅避雷器測試儀(氧化鋅避雷器泄漏電流測試儀)
根據ZGF24003-《便攜式直流高壓發生器通用技術條件》和DL/T596-《電力設備預防性試驗規程》及GB11032-《金屬氧化物避雷器》標準的要求而設計生產的產品。氧化鋅避雷器測試儀具有廣泛的用途: 可用于24KV,35KV及110KV以下等級避雷器檢測，除具有自動測量避雷器直流參考電壓（U1mA）和0.75u1mA下泄漏電流（Id）功能外，還兼容普通直流高壓發生器的功能（電纜、變壓器、開關、絕緣子等耐壓試驗和泄漏電流測試），也可作為其它需用高電壓的場合。整機由測控系統和升壓系統兩部分組成，分別置于鋁合金箱內，體積小，重量輕，安全可靠，便于攜帶和現場使用。
產品特點
>采用PWM調制技術及*的模塊器件，通過高頻倍壓整流，具有波紋系數小、輸出穩定可靠的特點。
>保全功能齊全，設有靈敏可靠的過壓、過流及零位合閘保護功能。
>自動恒流測量U1mA和0.75U1mA下漏流鎖定功能，是同類產品*的功能
>測量結果數字記憶顯示，方便讀數
>可用于24KV,35KV及110KV以下等級避雷器檢測，兼容直流高壓發生器功能
產品選型|產品參數
型號 項目 | TEZGM-24KV | TEZGM-35KV | TEZGM-110KV | |
輸出電壓 | 60.0kV /2mA | 100.0Kv/ 2mA | 200.0kV /2mA | |
輸出恒流 | 1mA | |||
輸出電壓極性 | 負 | |||
電壓精度 | ±1.0%+1個字 | ±1.5%+1個字 | ||
電流精度 | ±1.0%+2個字 | ±1.5%+2個字 | ||
恒流精度 | ±1.0%+1個字 | ±1.5%+1個字 | ||
波紋系數 | ＜1.0% | ＜1.5% | ||
分辨力 | 電壓 | 0.1 kV | ||
電流 | 1μA | |||
環境溫度 | 0—40℃ | |||
相對濕度 | 25℃時不大于85% | |||
海拔高度 | 3000m以下 | |||
工作電源 | 220V±10% 50Hz | |||
尺寸（約） | 測控箱 | 340×330×220mm | ||
高壓箱 | 180×180×560mm | 250×250×1250mm | ||
重 量（約 | 13kg | 15kg | 20kg | |
