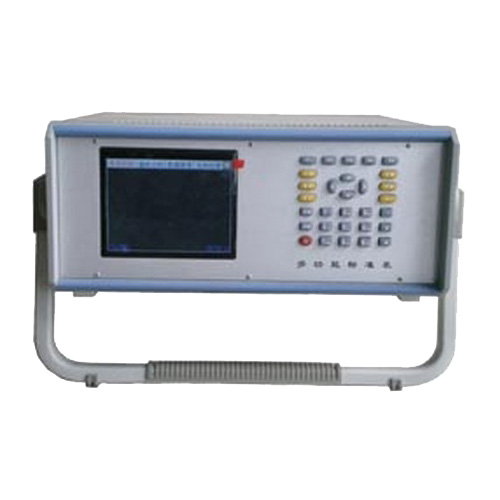

TE-BZB三相多功能標準表

TE-BZB三相多功能標準表產品簡介

      多功能標準功率電能表是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高。

     揚州拓騰儀器采用大屏幕彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將校驗數據保存下來，zui多可存儲10000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用高檔進口鋁合金型材外殼，儀表外形美觀、實用。是一款理想的電參量標準設備。

                            高精度 寬量程 頻譜分析 64次諧波

                                  (0.02級        0.05級）

產品特點

1、儀器是集電能表校驗、電參量測試和電壓、電流諧波含量檢測、三相波形失真度等電能質量問題為一體的高精度測試儀器。

2、精確測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備的測量誤差。

3、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式。

4、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。

5、測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、閃變、三相電壓允許不平衡度和電網諧波。

6、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。

7、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理。

8、采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好

9、儀器內置大容量鋰離子電池，在無外接交流電源的情況下也可正常使用。

10、體積小、重量輕，既可用于現場測量使用，也可用做實驗室的標準計量設備。

產品參數

1、輸入特性

電壓測量范圍：0~400V，50V、100V、200V、400V四檔自動切換量程。

電流測量范圍： 0~100A，內置互感器分為1A(CT)、5A(CT)、25A(CT)、100A(CT)四檔。

相角測量范圍：0~359.99°。

頻率測量范圍：45~55Hz。

2、準確度

計量校驗部分：

電壓：±0.05%

電流：±0.05%

有功功率：±0.05%

無功功率：±0.2%

電能：±0.05%

頻率：±0.05%

相位：±0.1°

3、電能質量

基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.

基波電壓和電流之間相位差的測量誤差：≤0.5°

諧波電壓含有率測量誤差：≤0.1％

諧波電流含有率測量誤差：≤0.2％

三相電壓不平衡度誤差：≤0.2％

電壓偏差誤差：≤0.2％

電壓變動誤差：≤0.2％

閃變誤差：≤5％

4、工作溫度

工作溫度：20℃±3℃

5、絕緣

⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

6、標準電能脈沖常數

7、重量：6Kg

8、體積：36cm×41cm×15cm

制造商揚州市拓騰電氣有限公司，熱誠歡迎您的來電！

：

：
