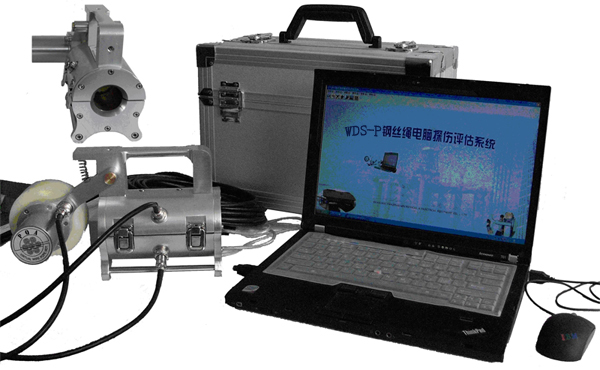

WDS-P便攜式鋼絲繩探傷儀

WDS-P便攜式鋼絲繩探傷儀

〖產品簡介〗

　　◇ WDS-P便攜式鋼絲繩探傷儀采用國內、外-新的鋼絲繩無損檢測技術，集合了*的探傷技術之長，結合現代計算機、通訊、網絡技術應運而生的一種鋼絲繩無損檢測儀器。從硬件的設計到軟件的編寫，均已領-先國-際*水平。儀器符合GB/T21837-2008《鐵磁性鋼絲繩電磁檢測方法》與美國ASTM E1571-2001《鐵磁性鋼絲繩電磁檢查標準規范》 標準要求。
　　◇ WDS-P便攜式鋼絲繩探傷儀評估系統作為一個獨立的運行程序和安全檢測系統，能便捷地適用于各種現代的計算機，完成一系列的檢測、報警、存儲和評估等程序。主要應用在礦山、索道、起重運輸機械、電梯、港口機械、纜索橋等設備上在用鋼絲繩無損探傷。
　　◇ WDS-P便攜式鋼絲繩探傷儀儀具有檢測數據的采集、控制、分析、顯示與存儲等功能。硬件傳感器采用環型設計，周向陣列的磁鋼組合，更好地軸向全-方位磁化鋼絲繩。軟件具備實時可視化的特性，并借助其*的動態連續跟蹤方式，可以連續、動態地觀察數據信號及其變化，實時處理分析，并對預警缺陷發出報警信號；系統具有自動評估與人工診斷的雙重功能；實現對鋼絲繩缺陷的智能診斷，可準確預測鋼絲繩使用壽命，有效預防鋼絲繩斷繩事故發生；檢測結果可以直接生成Word文檔格式的檢測報告，可根據不同行業的需求和各種行業標準、規程的要求生成不同類型的結果報告。軟件與各種版本的計算機Windows操作系統*兼容，適合于使用者的慣性操作。

〖產品功能〗

　　◇ 在線無損檢測鋼絲繩內外部斷絲、磨損、銹蝕、變形、松股、跳絲、材質變化等各種缺陷功能。
　　◇ 可連續檢測在線鋼絲繩，無連續檢測長度的限制。
　　◇ 利用計算機直接采樣處理分析，具有在線聲光報警與實時結果顯示功能。
　　◇ 能按現行不同行業的鋼絲繩報廢標準直讀檢測結果，并提出診斷報告。
　　◇ 檢測結果報告能滿足不同行業的標準同時具有斷絲根數和斷面與總斷面積之比的形式顯示。
　　◇ 全中文菜單，“傻瓜”式操作。
　　◇ 計算機直接采樣數據、處理分析、波形顯示、分析、打印、存貯、建檔一次完成。
　　◇ 具備自動安全防護和保險結構。
　　◇ 具有浮動定心安全防護功能。
　　◇ 具有防水、防塵、耐油、防潮功能。
　　◇ 工作穩定，性能可靠，檢測精度高，抗干擾性能強，數據準確。

〖技術參數〗

　　◇ 受測鋼絲繩直徑：Φ1－300mm(需配置各種規格的傳感器)；
　　◇ 傳感器與鋼絲繩相對大速度：6.0 m/s，-佳使用速度：0.1～3 m/s；
　　◇ 計算機直接采樣處理分析，可連續檢測繩長≥10000m；
　　◇ 不連續缺陷（LF局部缺陷）檢測能力：
　　◇ 局部缺陷的定性檢測準確率98%；
　　◇ 斷絲定性檢測準確率 *；
　　◇ 斷絲定量檢測準確率≥95%，單處集中斷絲根數允許一當量根誤差；
　　◇ 連續缺陷（LMA磨損）檢測能力：
　　◇ 磨損(LMA)檢測精確度：±0.05%；
　　◇ 對金屬有效截面積損失當量實際檢測不確定度：±0.2%；
　　◇ 軸向位置示值檢測能力：±0.3%；
　　◇ 傳感器重量：約1～15kg。
　　◇ 電源：計算機電池供電 5V，交流（AC220伏±10％）。
　　◇ 工作溫度：-20℃～40℃。
　　◇ 儲存溫度：-40℃～60℃。
　　◇ 相對濕度：≤90％RH。

〖基本配置〗

　　◇ WDS-P傳感器　　　　　　　　　　　　　一組（標配，可根據使用的要求增配多組傳感器）
　　◇ 實時報警器　　　　　　　　　　　　　 一只
　　◇ 信號線　　　　　　　　　　 　　　　　一根　
　　◇ WDS-P便攜式鋼絲繩探傷儀評估系統　　　一套
　　◇ 計算機（筆記本電腦）  　　　　　　　 一臺
　　◇ 數據線  　　　　　　　　　 　　　　　一根
　　◇ 充電器　　　　　　　　　 　　　　　　一只
　　◇ 隨機工具　　　　　　　　 　　　　　　一套
　　◇ 使用說明書、技術資料            　　 一套

〖可選配置〗

　　◇ WDS-P鋼絲繩探傷儀可選擇配置各類適合現場和使用要求的產品與規格型號；
　　◇ 長距離傳輸型；
　　◇ 網絡傳輸型；
　　◇ 無線傳輸式（點對點、點對群傳輸）；
　　◇ 可脫缷傳感導套式；
