本公司的ZSPQ氣動活塞式切斷閥，是屬于氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。當信號壓力為零，由于彈簧（單作用僅有）的預緊力，使閥芯處于初始狀態（常開或常閉）。當執行機構接到信號壓力（0.4~0.6MPa）時，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使氣動快速切斷閥控制更加方便、簡捷。氣動活塞式切斷閥具有操作力大、閥體設計新穎，流阻小、額定流量系數大、許用壓差大密封性能優良等優點。因而氣動活塞式切斷閥廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的經營過程自動控制與遠程控制系統中。

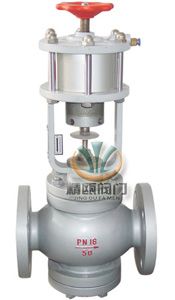

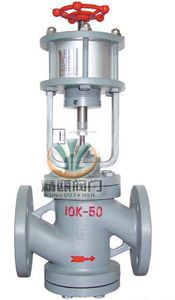

ZSPQ氣動活塞式切斷閥（國標）	ZSPQ氣動活塞式切斷閥（日標）

二、氣動活塞式切斷閥主要技術參數

公稱通徑 mm		20	25	32	40	50	65	80	100
額定流量系數Kv		7	11	20	30	48	75	120	190
額定行程 mm		8			12		20		25
氣缸直徑 mm		75			100		150
允許泄露量	硬密封	單座、雙座：1.2X10 -7 X 閥額定容量；套筒： 5X10 -6 X 閥額定容量
	軟密封	VI 級
允許壓差MPa		≤ 公稱壓力
信號壓力KPa		0 或 400 ～ 600
閥蓋形式		常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥芯形式		單座、套筒、雙座型閥芯
流量特性		快開特性

三、氣動活塞式切斷閥執行器技術參數

執行器型號	ZSD活塞式執行機構
活塞直徑	150mm（ZSD-2）、200mm（ZSD-3）、300mm（ZSD-5）、400mm（ZSD-7）
有效面積	175cm2（ZSD-2）、305cm2（ZSD-3）、700cm2（ZSD-5）、1245cm2（ZSD-7）
進氣孔螺紋	M16x1.5（ZSD-2）、M20x1.5（ZSD-3 ZSD-5）、M24x2（ZSD-7）
zui大輸出力	7200N（ZSD-2）、128700N（ZSD-3） 29300N（ZSD-5） 52000N（ZSD-7）
操作壓力	500KPa
作用形式	氣— 關式或氣— 開式
可配附件	手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它

四、氣動活塞式切斷閥主要零件材料

零件名稱	零件材料
閥體、閥蓋	HT200、ZG230-450，ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
閥座	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥芯	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
氣缸體	ZG230-450
活塞	ZAlSi12
填料	聚四氟乙烯，柔性石墨
閥芯軟質密封件	增強聚四氟乙烯

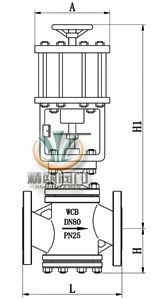

五、氣動活塞式切斷閥外形圖


ZSPQ氣動活塞式切斷閥（國標）	ZSPQ氣動活塞式切斷閥（日標）

六、氣動活塞式切斷閥安裝連接尺寸

公稱通經		20	25	32	40	50	65	80	100
A		196			232		308
L	PN16	150	160	180	200	230	290	310	350
H		340	345	370	380	390	475	490	500
H1		53	58	70	75	83	93	100	110
重量	標準型	10	12	15	18	23	35	45	60
