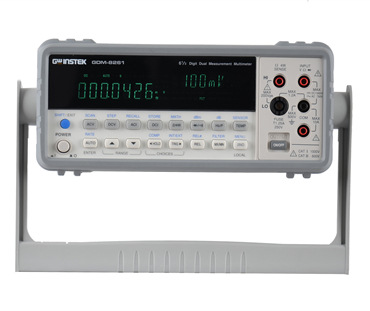

GDM-8261A 六位半數字臺式萬用表 產品簡介

GDM-8261是一款6 1/2位數字萬用表，支持雙顯示測量，具有11種測量功能和10種運算功能，精度高(35ppm直流電壓精度)，適合多種應用領域的參數測量。

GDM-8261采用掃描卡式設計，提供16個V-Ch和2個I-Ch，可以在一個或多個設備上進行多點測量，所有操作僅通過按鍵完成。擁有多點測量能力，GDM-8261可以看作一個用于增加生產測試量的半自動ATE系統，或看作一個用于長期監控或特征記錄的數據記錄器。它的PC軟件和DMM-Viewer支持多通道面板設置和掃描卡數據記錄。此外，LabVIEW驅動幫助用戶在PC屏上創建自己的虛擬儀器，極大的簡化了編程。對于ATE系統測量或遠程控制應用，GDM-8261標配USB和RS-232C接口，選配GPIB或LAN接口。

GDM-8261是一款真正的6 1/2位數字萬用表，具有非常高的直流電壓精度(35ppm)、雙顯示測量、11種基本測量和10種高級測量功能。支持外插掃描卡，可以在多個測量點間切換，能夠有效進行短期/長期的監控或特征記錄。對于系統自身測量或測試需要，GDM-8261則可使用RS-232C以及憑借高性價比、高速數據獲取和操作簡單的特性逐漸成為主流的USB接口。

GDM-8261A 六位半數字臺式萬用表產品特點

• 6 1/2位顯示：1,200,000位
• DCV基本精確度：0.0035%
• 雙顯示測量，真空熒光顯示屏(VFD)
• 11種主要測量功能&10種高級測量功能
• 高分辨率：DCI 100pA；ACI 1nA
• 溫度測量(RTD & 熱電耦)范圍：-200℃～+1820℃
• USB接口傳輸速率高達2,400次讀值/秒
• 標準接口：USB、RS-232C、Digital I/O
• 選配接口：GPIB或LAN
• 選配掃描卡：GDM-SC1(V×16ch，I×2ch)
• 免費PC軟件：DMM Viewer，WEB Control

A、 理想的操作平臺
GDM-8261所有的基本測量功能，充分滿足了工程師設計、研發和測試電子線路或產品的需要，包括電壓、電流、電阻、二極管、短路測試以及頻率和溫度測量。此外，GDM-8261還具有10種高級測量功能(dBm、dB、比較功能和其它數學運算)，讓您無需再擔心特殊的測量要求。

B、 雙顯示測量
與其它“雙顯示”數字萬用表不同，GDM-8261的第二個顯示屏不僅可以顯示范圍信息，還可以顯示測量值。也就是說，輸入信號的兩個屬性能夠同時顯示在屏幕上：主要測量和次要測量項目，幾乎適合所有的測量組合。雙顯示測量功能避免在同一個測試點進行多次測量，節省了寶貴時間。

C、 高測量分辨率&采樣率
模式 分辨率 測量速度
快速 4 1/2位 2,400次/秒
中速 5 1/2位 600次/秒
慢速 6 1/2位 30次/秒

GDM-8261的分辨率非常高：0.1μV的電壓分辨率、100pA的直流電流分辨率、1nA的交流電流分辨率和100μΩ的電阻分辨率，*可以達到用戶對精度的要求。此外，30次/秒(6 1/2位)和2,400次/秒(4 1/2位)的傳輸速度使GDM-8261足夠應對當今市場的測量要求。

D、 2/4線制電阻測量
GDM-8261提供兩種電阻測量方法：2線制測量和4線制測量。2線制測量方式是常見簡單的連接方法，尤其適用于100Ω～10kΩ電阻。4線制測量方式適合小電阻測量(100Ω以下)，測量時會自動補償測試導線電阻和接觸電阻。

E、 通用接口&傳輸速度
為滿足系統的應用需求，GDM-8261提供了一個通用USB接口和一個標準RS-232C接口。連接USB接口，以ASCII格式傳輸信息的速度可達2,400次/秒。GPIB或LAN卡為選配附件，也可適用于您既有的系統。

F、 多點測量掃描卡
選配掃描卡采用插件式設計，具有一套完備的多點測量解決方案，簡化了多點測量和數據處理過程。用戶可以通過這種掃描方式有效測量與GDM-8261相連的多個通道。

中國臺灣固緯 GDM-8261A 六位半數字臺式萬用表?主要技術參數

GDM-8261A 六位半數字臺式萬用表訂購信息

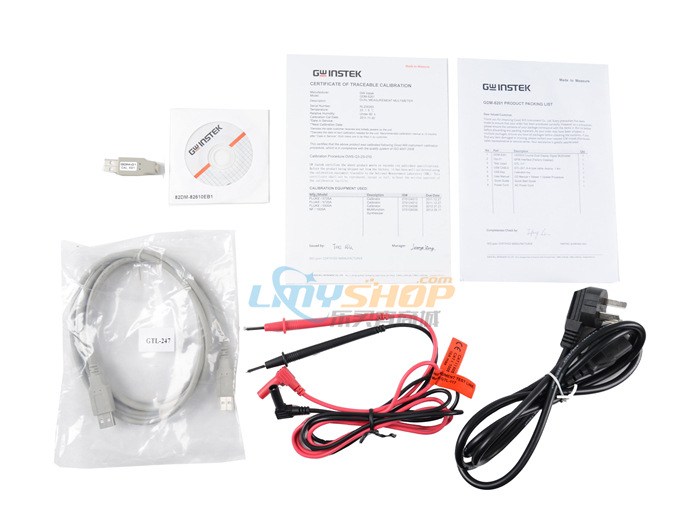

標準附件

使用手冊×1，電源線×1，測試線GTL-117×1，
USB數據線GTL-247×1，CD×1(包括*使用手冊、升級程序和PC軟件DMM Viewer)，校準件GDM-01×1(用于固件升級)

選配附件

GTL-108A   4線制測試線
GTL-232    RS-232C連接線，約2M
GTL-248    GPIB連接線，約2M
