系統簡介

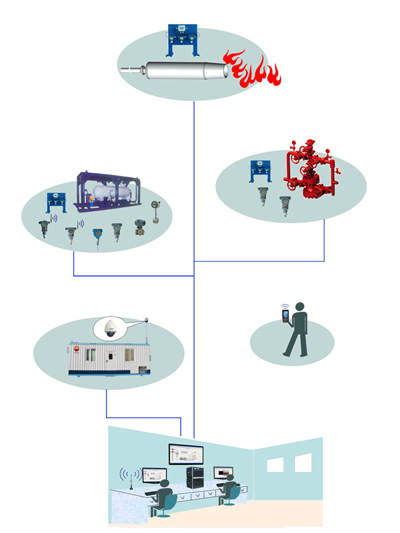

    DTS5200A 便攜式數據采集系統，采用總線服務器和現場總線技術，利用總線智能數字壓力變送器、總線智能數字溫度變送器、總線智能數字差壓變送器以及總線智能流量儀表、網絡視頻攝像機等電子儀器儀表，結合*的數據采集軟件，實現現場各類資料數據的自動采集和錄入。
    ◆ 可自動采集和錄入井口、ESD、除砂器、油嘴管匯、三相分離器、計量罐、加熱爐以及計量間、油氣集輸中轉站等地面計量設備的壓力、溫度、油氣水產量等幾十個現場數據。
    ◆ 可實時監測井場空氣中的硫化氫、二氧化碳、可燃氣體等有毒有害氣體并超限報警。
    ◆ 可同時實現井場全貌、井口、三相分離器、氣液出口等危險區域的視頻監控。
    ◆ 可將數據采集儀自動采集和錄入的數據，實時傳輸到基地總站，在基地總站系統上發布。

系統特點

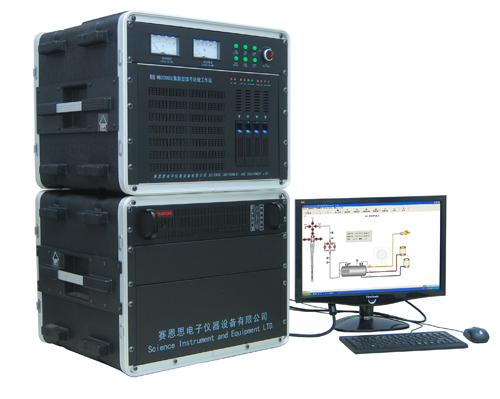

    ◆ 總線服務器技術：數據采集儀采用“現場總線工作站”技術。現場總線工作站是我公司專門為適合油田野外移動作業現場而開發生產的產品，是一種高可靠集散型信號處理系統。采用便攜式結構設計，由主板模塊、硬盤模塊、電源模塊、網絡模塊、CAN總線模塊、485總線模塊以及AI、AO、DI、DO控制模塊等組成。具有冷、熱備冗余功能；具有系統溫度自動調節功能；具有現場壓力、溫度等超限報警功能；具有現場視頻檢測與硬件防盜報警功能；支持熱插拔，方便維修維護。
    ◆ 現場總線工作站的高可靠性：總線工作站采用雙主板、雙電源、四硬盤結構，且支持熱插拔。雙主板之間可以實現主從備份，保證其中一塊主板出現問題時，能夠自動切換到備份主板繼續工作；每塊主板均采用雙硬盤結構，從而保證因硬盤故障或操作系統故障時能夠自動切換，達到冗余備份功能
    ◆ 現場總線工作站的兼容性強：總線工作站能夠兼容多種信號輸出的儀表設備，可以接入模擬量輸出的儀表設備（4～20mA、0～5V、1～5V）、RS485總線的儀表設備、CAN總線的儀表設備、無線儀表設備（ZIGBEE方式、ISM方式、GPRS方式、CDMA方式）以及其它的信號輸出的儀表設備。
    ◆ 現場總線工作站具有較強的控制能力：總線工作站裝有AO、DO模塊，能夠實現對現場儀表設備進行模擬量和開關量的準確控制。
    ◆ 現場總線工作站的擴展性和可維護性強：總線工作站采用模塊化設計方案，采用智能化、數字化、網絡化技術，適合用戶任意組合和擴展；可以方便地與其它操作站的計算機組網，形成一個工程師站和多個操作站組成的集散型控制系統；每種功能模塊具有獨立性，支持熱插拔，便于維護。
    ◆ 現場總線技術：現場數據采集系統采用*的現場總線技術，通過一條現場總線全部實現對安裝在現場流程上的總線智能變送器的供電和數據通訊。現場總線技術省去了像 4～20mA模擬變送器每一支都必須單獨連線和配接轉換模塊的眾多麻煩，既節約了成本，又減少了現場施工人員的勞動強度。
    ◆ 總線智能數字變送器：安裝在流程上的壓力、溫度、差壓及流量變送器等儀器儀表，具有數字化、智能化、網絡化、總線制的功能，通過采集儀可以對安裝在流程上的變送器進行遠程設置和故障自診斷等功能。
    總線智能數字變送器無溫漂現象：總線智能數字變送器采用特殊的溫度補償算法，能夠消除由于環境溫度的變化而引起的溫度漂移現象，解決了模擬信號輸出變送器的溫度漂移大的問題。特別適合油田、石化的野外以及溫差變化較大的惡劣環境下的現場使用。
    ◆ 總線智能數字變送器全部采用本質安全型產品，防爆級別高：數據采集系統所使用的壓力變送器、溫度變送器、差壓變送器全部經過國家防爆認證中心試驗、檢測、認證合格的防爆產品，防爆級別為本質安全型，防爆標志為ExiaⅡCT4。
    ◆ 強大的后備電源系統：采集儀電源是充分考慮到野外現場不是常電情況下，為現場數據采集系統的連續供電而設計。有外電輸入時既給儀器系統供電，同時又給電池充電；沒有外電輸入時*由后備電源供電，供電時間4小時以上。
    ◆ DTS5200數據采集電源：由UPS、充電電池、保護部分等組成。
    ◆ 數據采集軟件包：由數據采集數據庫、主流程數據采集軟件、輔助流程數據采集軟件、視頻監控軟件等組成。
    數據采集現場總線：由主流程采集現場總線電纜箱、輔助流程現場總線電纜箱、總線分配器、變送器電纜等組成。
    ◆ 總線智能數字變送器：由總線智能壓力變送器、總線智能差壓變送器、總線智能溫度變送器、總線智能流量變送器等組成。
    ◆ 安全環境監測模塊：根據用戶需要配備，由現場總線電纜箱、總線分配器以及智能變送器等組成。可實時監測井場空氣中的硫化氫、二氧化碳、可燃氣體等有毒有害氣體并超限報警。
    ◆ 現場視頻監控系統：根據用戶需要配備。由云臺和網絡視頻攝像機、攝像機安裝支架等組成。可實現危險區域遠距離監視、查看；現場作業錄象存檔；井場設備及材料防盜監控；對闖入危險區域入侵警戒。
    ◆ 無線網絡遠程傳輸系統：根據用戶需要配備。由無線網絡傳輸軟件、GPRS/CDMA無線傳輸模塊、SAM卡、高增益天線等組成。也可以通過3G、衛星來實現無線網絡傳輸。

系統軟件功能
    ◆ 數據庫存儲數據：現場多路數據實時總線采集、錄入與數據庫存儲。
    ◆ 自動計算氣體產量：通過數據采集儀自動采集和錄入的分離器丹尼爾閥孔板靜壓、壓差、天然氣流動溫度等參數，軟件自動算出氣體產量；通過數據采集儀自動采集和錄入的臨界速度流量計孔板前后的壓力、溫度等參數，軟件可自動算出氣體產量。
    ◆ 數據曲線顯示：所有自動采集錄入的現場數據，以數據表形式實時顯示、以曲線形式實時顯示、單條曲線實時顯示、多條曲線同屏對比實時顯示（zui多15條曲線）、以流程圖形式實時顯示。
    ◆ 系統設置：采集參數、現場儀表、計量單位、采樣速率、存數周期等多功能的系統設置。
    ◆ 系統報警信息：數據超限實時報警，報警信息查詢。
    ◆ 資料數據的輸出：采集數據原始報表的自動生成，原始數據的  導出，資料數據的拷貝及打印輸出等。
