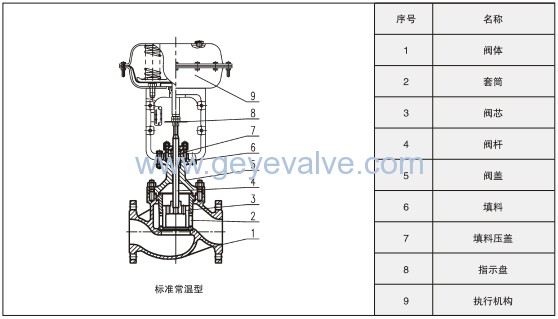

詳細說明

 ZJHM系列氣動薄膜套筒調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重星輕、穩定性好。流體通道呈3流線 型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用于精確 控制氣體、液體等介質工藝參數如：壓力、流量、溫度、液位保持在給定值。特別適用于流量大、壓差大，泄漏量要求不高的場合。

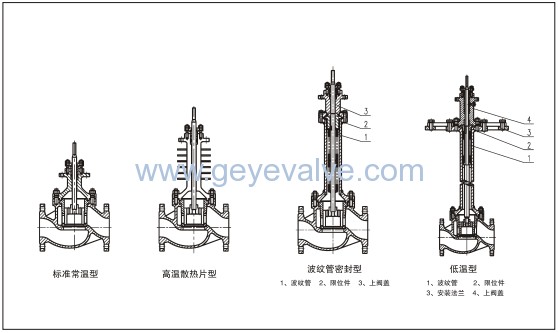

  本系列產品有標準型和調節切斷型、波紋管密封型、夾套保溫型等 多種品種。產品公稱壓力等級有戶~10、16、40、64，閥體口徑范圍由DN20~500，適用流體溫度由-196℃~+560℃，其范圍內多種檔次。 泄漏量標準有IV級、V級和VI級。流量特性為線性或等百分比。多種品 種、規格可供選擇。

ZJHM精小型氣動套筒調節閥特點：

1.采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。 套筒互換性好，拆裝方便，容易維修。

2.全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，軟密封結 構閥芯達到VI級泄漏標準。

3.閥體按流體力學原理設計成等載面低流阻流道，可調范圍大，固有可調比為50:1，額定流量系數增大30%。

4.執行機構采用多彈簧結構，高度減少307%。重量減輕30%。

5.ZJHMW型波紋管密封調節閥，對移動的閥桿形成了*的密封，堵絕流體外漏。

套筒閥主要技術參數

  主要性能指標

注：本產品性能符合GB/T4213—2008

允許壓差
氣關式（正作用）金屬密封型允許壓差表                                                                                                              單位： MPa

氣關式（正作用）金屬密封型允許壓差表                                                                                                                    單位： MPa

氣關式（正作用）金屬密封型允許壓差表                                                                                                   單位： MPa

氣關式（正作用）金屬密封型允許壓差表                                                                                 單位： MPa

允許壓差表的附注說明：

填料材質為PTFE

介質的流向與閥芯關閉的方向相反

金屬密封型泄漏等級為IV級

數值受公稱壓力、壓力、溫度限制

波紋管密封型P2≠0時須重新核對；

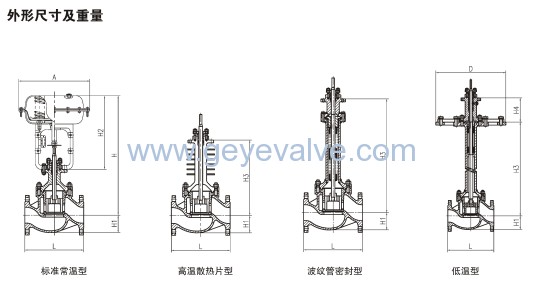

外形尺寸及重量                                                                                                                                                                單位：mm

訂貨須知訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：

一、若訂貨前還未選定型號，請向我們提供您的使用參數

1、公稱通徑、額定流呈系數Kv2、流體性質(包括公稱壓力、溫度、粘度或酸堿性》

3、閥作用形式（氣-關式或氣-開式）

4、流呈特性

5、閥前、閥后壓力

6、閥體、闊芯材料

7、輸入信號

8、是否帶附件，說明附件型號，以便我們的為您正確選型。

二、特殊要求

1、特殊檢驗

2、*去油、去水處理；

3、禁銅處理；

4、特殊接口、配管；

5、真空條件下使用；

6、涂層顏色

7、特殊介質（氣氣、氯、氮氣）

8、使用不銹鋼連接件；

三、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購

四、當使用的場合非常重要或管路比較復雜時，請您盡繭提供設計圖紙和詳細參數，由我們的專家為您審核把關。
