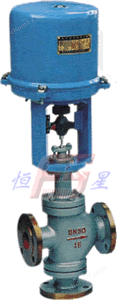

ZDLX（Q）電動三通調節閥

參考價	￥ 1000
訂貨量	≥1

具體成交價以合同協議為準

公司名稱 科姆匹特流體控制技術有限公司
品牌 其他品牌
型號 ZDLX（Q）
產地 浙江溫州
廠商性質 生產廠家
更新時間 2019/7/31 14:44:19
訪問次數 144

產品標簽

電動三通合流調節閥電動三通分流調節閥電動三通溫度調節閥電動三通蒸汽調節閥電動三通壓力調節閥

在線交流發送詢價查看電話同類產品

聯系我們時請說明是化工儀器網上看到的信息，謝謝!

索取相關資料

公司介紹 主營產品

科姆匹特流體控制技術有限公司地處泵閥之鄉--浙江省永嘉縣甌北鎮，是一家集開發、生產、銷售:氣電動球閥，蝶閥，閘閥，減壓閥，安全閥等閥門為一體的專業制造廠家。

科姆匹特流體控制技術有限公司自創建以來，一貫堅持“*科技、嚴格管理、精心制造、爭創新高”的原則。其主導產品有球閥，閘截止等多種產品。可根據用戶特殊要求冶煉和制造。產品廣泛用于化工、建筑、市政、給排水、電力、冶金、石化等行業。可靠的質量贏得各界用戶的好評和信賴。

科姆匹特流體控制技術有限公司建立了健全的質檢機構，形成了質量控制網絡。擁有精良的工藝設備和高素質人才，并以良好的服務意識，確保和提高了產品的技術含量，使用戶終經濟復興得到有效保障。

科姆匹特流體控制技術有限公司一貫奉行：“質量高，信譽好”為宗旨，為用戶提供高質量的閥門產品及完善的售后服務!誠邀各界客商,用戶來考察、洽談合作，期待與您建立友誼，共創輝煌!

展開

調節閥、球閥

應用領域	環保,生物產業,石油,紡織/印染,鋼鐵/金屬

概述

ZDLQ（X）型電動三通合流（分流）調節閥有合流和分流二種型式，由DKZ電動執行機構和三通合流或三通分流調節組成，以電源為動力，接受統一的標準信號0～10mA DC或4-20mA Dc驅使閥門開度與此操作信號相對應。合流閥的作用是將一種流體分成兩路流體。分流合流閥只能對應選用，但當DN≤80時，合流閥可用于分流場合。可替代兩臺單、雙座調節閥，節省投資，占據空間小。三通調節閥通常用于熱交換器的兩種介質調節，及簡單的配比調節。

主要技術參數　

公稱通徑mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	150	200	250	300
額定流量系數Kv	合流	8.5	13	21	34	52	85	135	210	340	535	800	1260
	分流						85	135	210	340	535	800	1260
公稱壓力 MPa		1.6 4.0 6.0
流量特性		直線
執行機構	Ⅱ型	DKZ-310		DKZ-310		DKZ-410			DKZ-510			DKZ-510
	Ⅲ型	DKZ-510C		DKZ-310C		DKZ-410C			DKZ-510C			DKZ-510C
	出軸推力(N)	4000		4000		6400			16000			16000
	行程mm	16		25		40			60			100
上閥蓋型式		1.6	1.0	2.5	1.6	1.5	1.0	0.65	0.4	0.3	0.16	0.26	0.18
允許壓差(MPa)		普通式（常溫型），熱片式（中溫型）
介質溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
可調比		30:1
法蘭標準		鑄鐵按JB78-59，鑄鋼按JB79-59
輸入阻抗		Ⅱ型：200　Ⅲ型：250
出廠狀態		電開（對上閥座而言），如需電關，訂貨時應注明

性能指標

項目		指標值
基本誤差％		≤±3.5
回差％		≤2.5
死區％		≤3.0
始終點偏差％	電開、電關	±2.5
		±2.5
允許泄量L/H		符合JB/T7387-94Ⅲ 級小于閥的額定容量×10^-3

外形尺寸


電動三通合流調節閥	電動三通分流調節閥

公稱通徑 DN	A		L			H				H1
	分流	合流	PN1.6	PN4.0	PN6.4	分流		合流		PN1.6	PN4.0	PN6.4	PN1.6	PN4.0	PN6.4
	分流	合流	PN1.6	PN4.0	PN6.4	普通型	熱片型	普通型	熱片型	PN1.6	PN4.0	PN6.4	PN1.6	PN4.0	PN6.4
25	520	490	185	190	200			715	865				140	150	160
32	520	490	200	210	210			721	871				150	160	170
40	520	490	220	230	235			733	883				160	170	180
50	520	490	250	255	265			748	898				180	190	200
65	520	520	275	285	295			839	999				200	220	220
80	520	520	305	310	320	872	1032	842	1002	225	250	265	210	230	240
100	520	520	350	355	370	896	1056	846	1006	245	275	285	220	250	260
125	520	520	410	425	440	947	1162	897	1112	284	320	325	260	300	300
150	520	520	450	460	475	947	1162	897	1112	305	340	340	280	320	320
200	520	520	550	560	570	965	1180	905	1120	350	400	410	320	380	380
250	520	520	670	740	750
300	520	520	770	805	820


ZDLQ散熱型電動三通合流調節閥散熱型：鑄鋼：-40～425℃、鑄不銹鋼：-60～450℃	ZDLX電子式電動三通分流調節閥該產品配3610L系列直行程電子式電動執行機構，是引進日本工裝技術生產的高性能電動執行機械。機內有伺服系統無需另配伺服放大器。	ZDLX電子式電動三通分流調節閥配德國PSL系列直行程電子式電動執行機構，機內有伺服系統。具有體積小、重量輕、推力大、等特點。
